Inversor de Wah-Wah
Autor: William Dutra

     Olá pessoal do Handmades, eu como apaixonado por eletrônica e música, como a maioria de vocês, me interessei pela construção de pedais e recebi colaboração de vários colegas na construção de meus pedais, e como uma mão lava a outra venho aqui deixar um projeto inteiramente desenvolvido por mim.


     A história é a seguinte:

     Meu irmão chegou para mim com uma história de que o David Gilmour – guitarrista do Pink Floyd, para quem não sabe – usava na música “Echoes” um wah-wah invertido para imitar uns gritos ou algo parecido com baleias se comunicando. Algo bem louco na verdade!

     Até achei legal os efeitos mas havia um porém na utilização deste recurso: se no meio do show eu quiser usar o wah-wah invertido e logo após ele normal? Terei de usar dois WAHs?

     Eis que surgiu a idéia: Já fiz um BluesBreaker, um phaser 90, 3 Minifuzz do Bertola e um Superfuzz, por quê não posso desenvolver um circuitinho onde eu aperte um botão e alterne entre wah normal e invertido?

     Cinco minutos pensando no circuito deitado na cama na hora de dormir e 3 para pôr no papel e pronto o projeto.

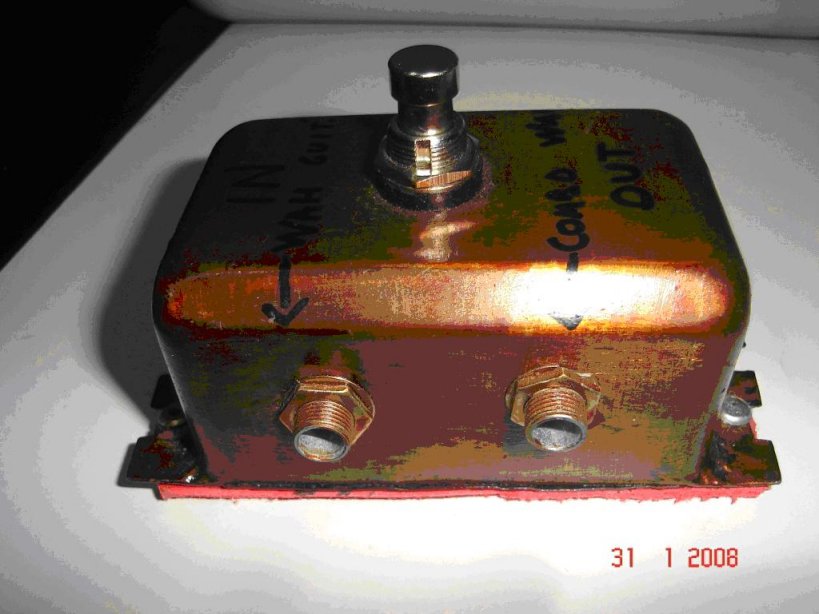

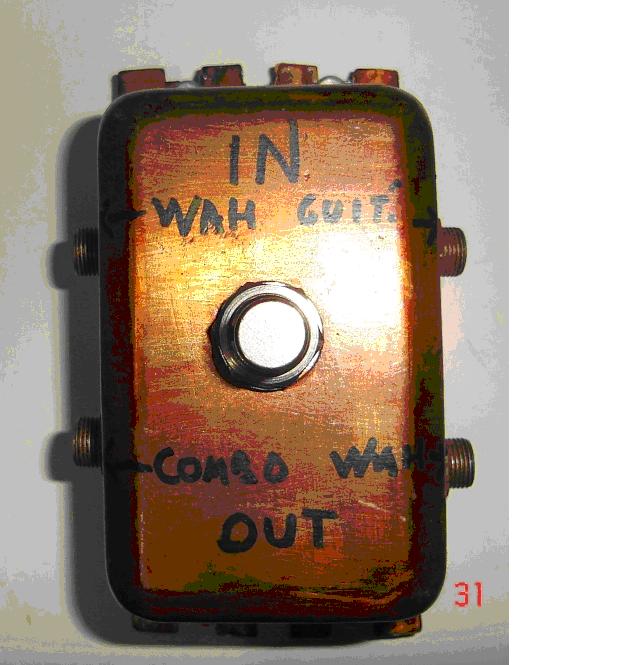

     Com pouco material de fácil acesso eis que surge o inversor!

     Material:

  • 4 jacks P10 mono
  • 1 chave DPDT
  • Alguns fios e uma caixinha para pôr tudo dentro (além do acabamento da mesma)

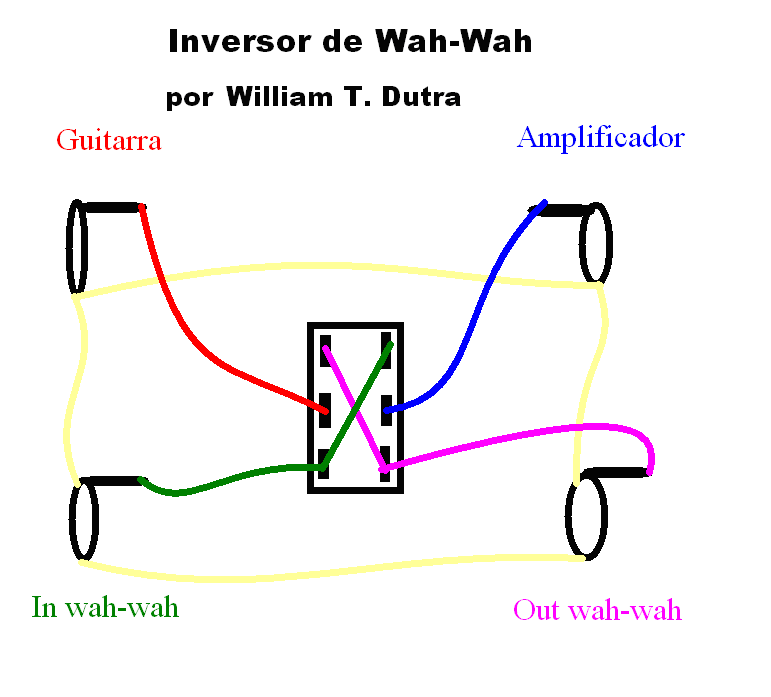

     Esquema elétrico:


     Em amarelo as ligações dos terras dos jacks, vermelho a entrada vinda da guitarra ou do set de pedais, em azul a saída final para o amplificador ou para o resto do set de pedais.

     Em verde a saída para a entrada do wah e em rosa a entrada vindo da saída do wah (na verdade a ordem dessa parte não importa muito pois a chave faz o trabalho de inverter mesmo).

     O pedal ainda pode funcionar como um A/B box utilizando a guitarra no mesmo jack de entrada e as possívais saidas nos jacks para as entradas do wah-wah.
