Olá amigos. Hoje venho demonstrar mais um pedal raro fabricado no Brasil em 1982 e que não encontrei informações nenhuma sobre.
É um overdrive fabricado pela marca INTERLUDE, cuja fábrica ficava em São Paulo na rua Cardeal Arcoverde n°137.

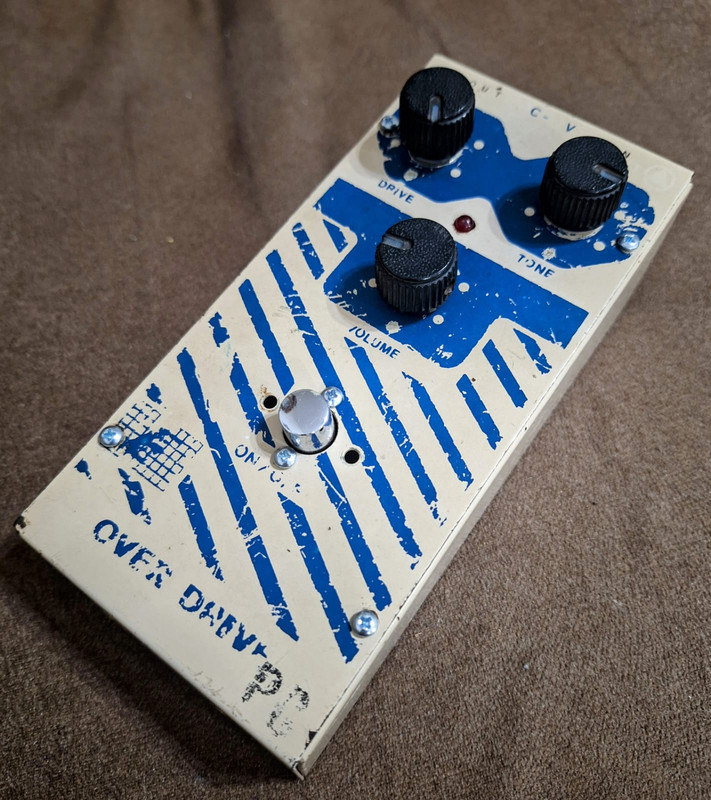

Este é o Overdrive da primeira versão que a marca fabricou (na internet encontrei fotos de uma linha com design mais modernos desta marca).

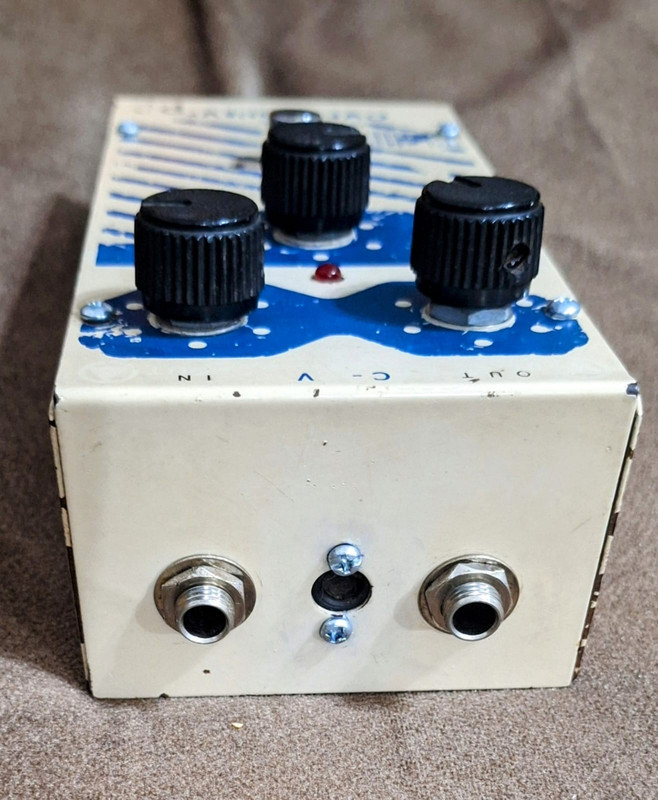

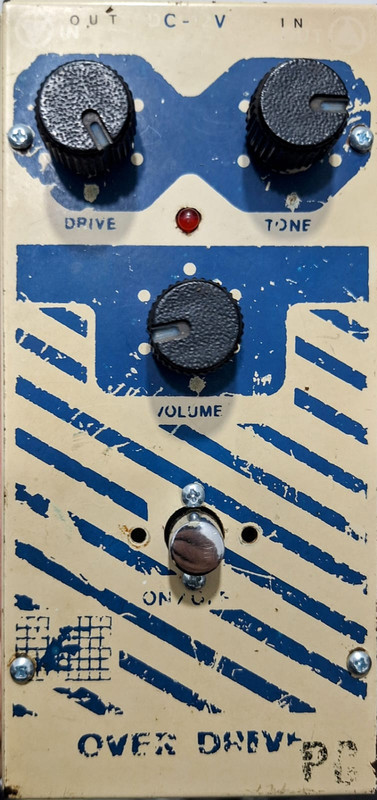

Ele possui caixa metálica, controles de volume, tone e drive, conector de fonte padrão Boss, conector interno para bateria 9v tipo clip, originalmente não possuía LED indicativo de efeito ligado (eu instalei em 1985) e tinha uma curiosidade peculiar: É, praticamente, uma convenção o Input de pedais de efeito serem do lado direito do observador e o Output ser do lado esquerdo mas este pedal em questão vinha de fábrica com ambos invertidos de lado, o que dificultava muito quando usado em cadeia com outros pedais (eu também modifiquei isso em 1985 e deixei no modo padrão).
Eu usei muito esse pedal entre 1984 (ano que o comprei usado de um amigo) e 1990.
Ele tem um som muito muito bonito, soa muito bem mesmo! Tem um controle de volume muito preciso e o nível de ruído é bem baixo!

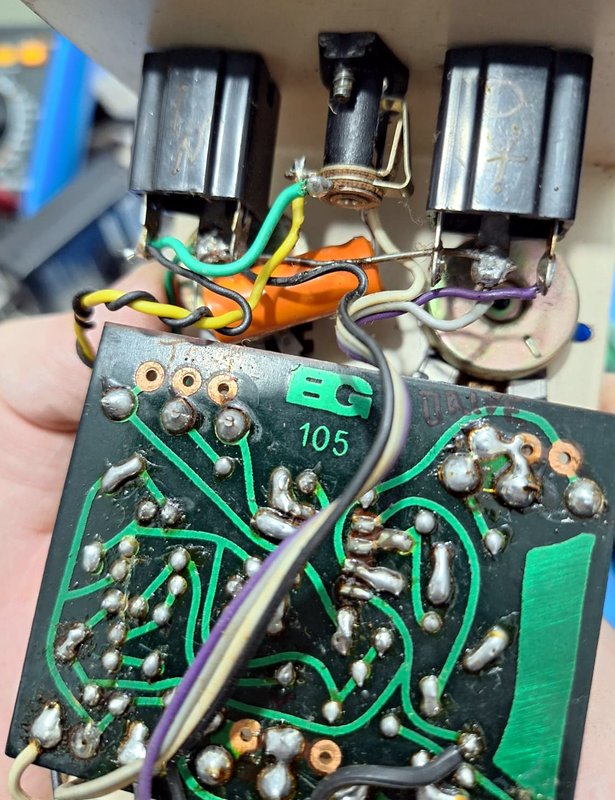

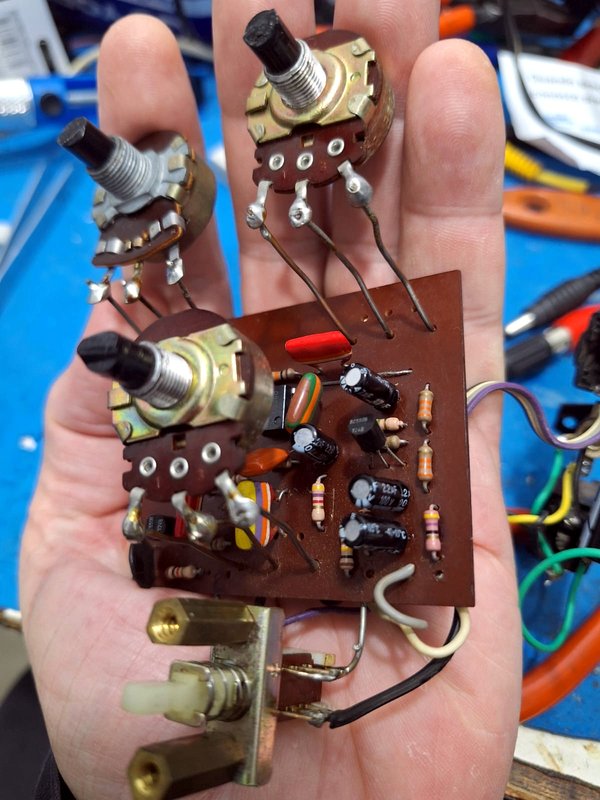

Ele estava aposentado e guardado há 35 anos já e recentemente tive a ideia de restaurá-lo e deixá-lo totalmente funcional novamente.
Aproveitei para satisfazer uma curiosidade muito antiga que era olhar o esquema elétrico
para entender de onde vinha o som que eu gostava tanto, então durante o restauro, tirei o esquema, já que não encontrei em lugar nenhum na internet.

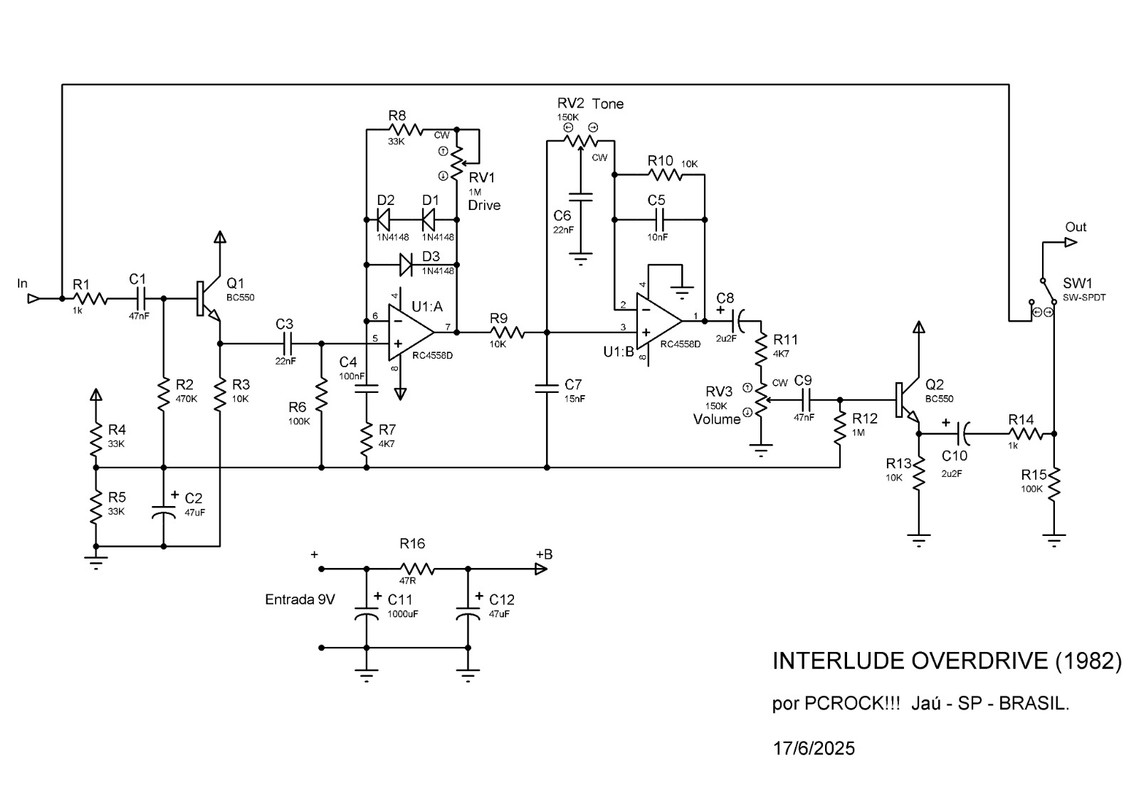

Após desenhar o esquema pude notar que trata-se, praticamente de um BOSS SD-1 com algumas pequenas modificações que afetam um pouco o timbre.
Os valores dos potenciômetros de Tone e Volume também são diferentes em relação ao BOSS.
Seguem algumas fotos e o esquema elétrico.
