« Responder #3000 : 06 de Fevereiro de 2020, as 10:09:54 »

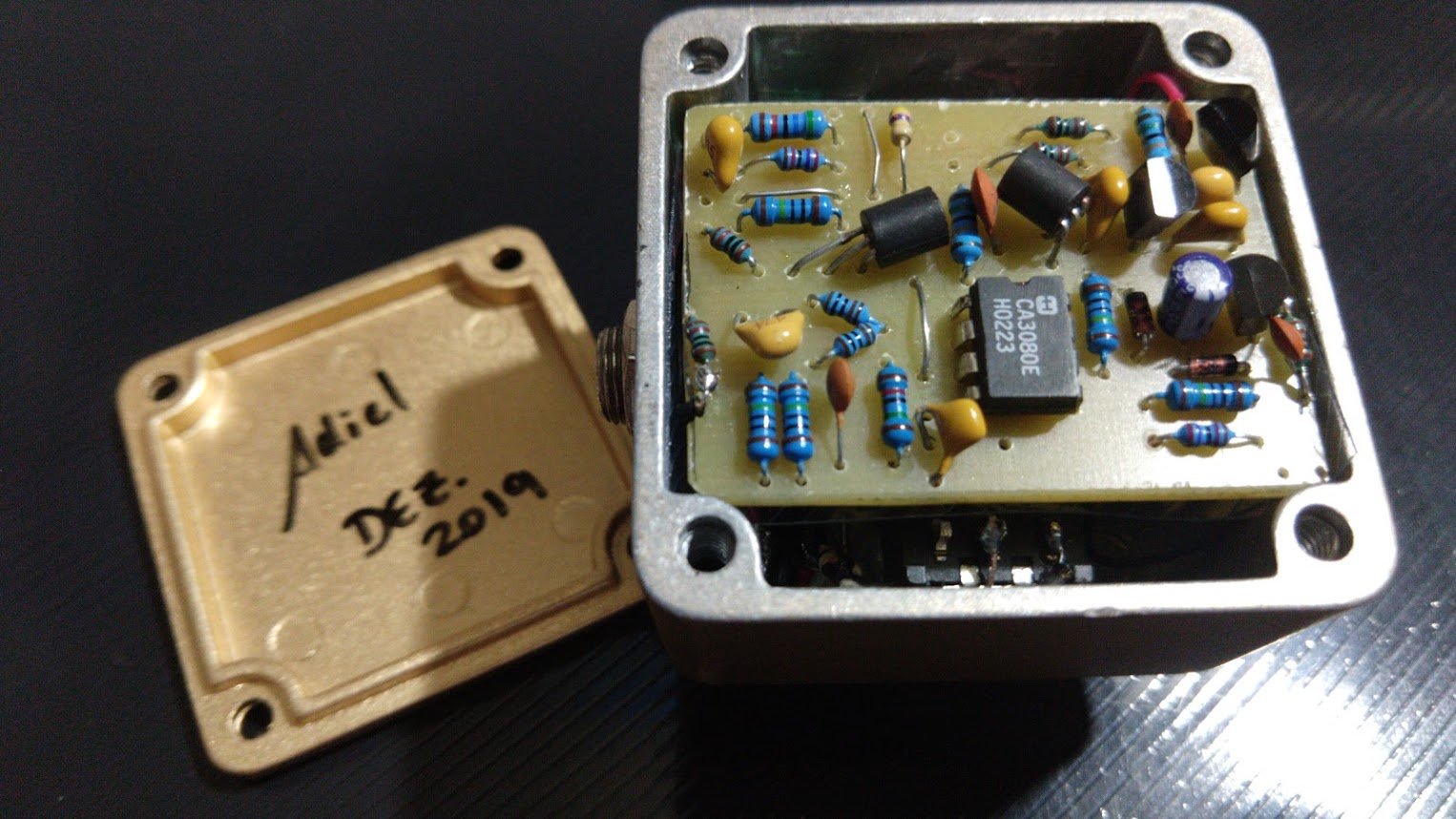

Ai ainda tem bastante espaço mesmo Adiel!

Depois de muito tempo batendo a cabeça consegui fazer um Ultraflanger com o V3207 que funcione.
Esse foi o segundo Layout que testei, o primeiro tinha muito ruído. Depois de ler algumas ficas básicas de Layout acabei encurtando todos as trilhas nas entrada do opamp e do BBD. Acabou que alguns resistores tiveram de ir do lado de baixo da placa.
Além disso o usei o espaçamento de 0.016 do Eagle entre as trilhas e o plano do terra. Acredito que isso também ajudou de alguma forma.




Na saída do BBD adicionei um capacitor para desacoplar a tensão DC porque a tensão de saída estava em 6,8v, o que distorcia no opamp de saída. Para o bias do opamp de saída acabei usando os 4.6v da entrada do BBD. Dessa forma o consegui um ganho de 2x. Pra compensar adicionei um trimmer, dessa forma posso ajustar o ganho e forma que quando os sinais são combinados eles tenham a mesma intensidade. Essa foi uma mudança e última hora, então coloquei one havia espaço na placa.

Do ládo a tampa, que usei pra praticar a corrosão em alumínio.
Além disso terminei um fuzz baseado no fuzzthrone.

Registrado
murbachjean
Freqüente
**
Offline Offline

Sexo: Masculino
Mensagens: 258



WWW
« Responder #3001 : 13 de Fevereiro de 2020, as 15:51:06 »

Fuzz Face Germânio
Registrado
rafafelix
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 608



« Responder #3002 : 10 de Março de 2020, as 09:12:36 »

Direct Box Passivo

Registrado

Timbre é tudo igual. Os ouvidos é que são diferentes!
daniel_tubes
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 694


A eficiência está na simplicidade...


« Responder #3003 : 10 de Março de 2020, as 09:50:53 »

Por curiosidade que transformador  seria esse?
Achei  a montagem bem limpa e bonita de se ver.

daniel
Registrado

Pirataria é crime, não roube navios...
rafafelix
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 608



« Responder #3004 : 10 de Março de 2020, as 10:38:30 »

Daniel, segue link do tópico que criei na época que eu montei um desses pela primeira vez. Lá está descrito o modelo e mais detalhes do transformador. Não vou repetir aqui para não poluir o tópico.

http://www.handmades.com.br/forum/index.php?topic=9178.30
Registrado

Timbre é tudo igual. Os ouvidos é que são diferentes!
emanuelneto
Freqüente
**
Offline Offline

Mensagens: 380



« Responder #3005 : 10 de Março de 2020, as 11:41:31 »

rafafelix eu me interessei pelo projeto porém eu não consigo visualizar as imagens lá do tópico, devem ter expirado. Você ainda tem elas?
Registrado
rafafelix
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 608



« Responder #3006 : 11 de Março de 2020, as 03:02:49 »

emanuelneto, eu recuperei quase todas as imagens lá no tópico, dá uma olhada lá.
Registrado

Timbre é tudo igual. Os ouvidos é que são diferentes!
murbachjean
Freqüente
**
Offline Offline

Sexo: Masculino
Mensagens: 258



WWW
« Responder #3007 : 25 de Março de 2020, as 13:24:15 »

Tube Screamer TS-808 em madeira
Registrado
xformer
Administrator
DIY Freak
*****
Offline Offline

Sexo: Masculino
Mensagens: 5.560


e^(i x pi)+1=0


WWW
« Responder #3008 : 13 de Abril de 2020, as 14:58:47 »

Estão começando a aparecer projetos de pedais com a válvula NUTUBE:

Spoiler (clique para mostrar ou esconder)
Registrado

O que se escreve com "facilidade" costuma ser lido com dificuldade pelos outros. Se quiser ajuda em alguma coisa, escreva com cuidado e clareza. Releia sua mensagem postada e corrija os erros.
murbachjean
Freqüente
**
Offline Offline

Sexo: Masculino
Mensagens: 258



WWW
« Responder #3009 : 30 de Julho de 2020, as 17:19:02 »

Tube Screamer TS-808
Registrado
