Bom dia, pessoal!

Então.... uma dúvida possívelmente besta aqui (ou não), mas vamos lá...  :D

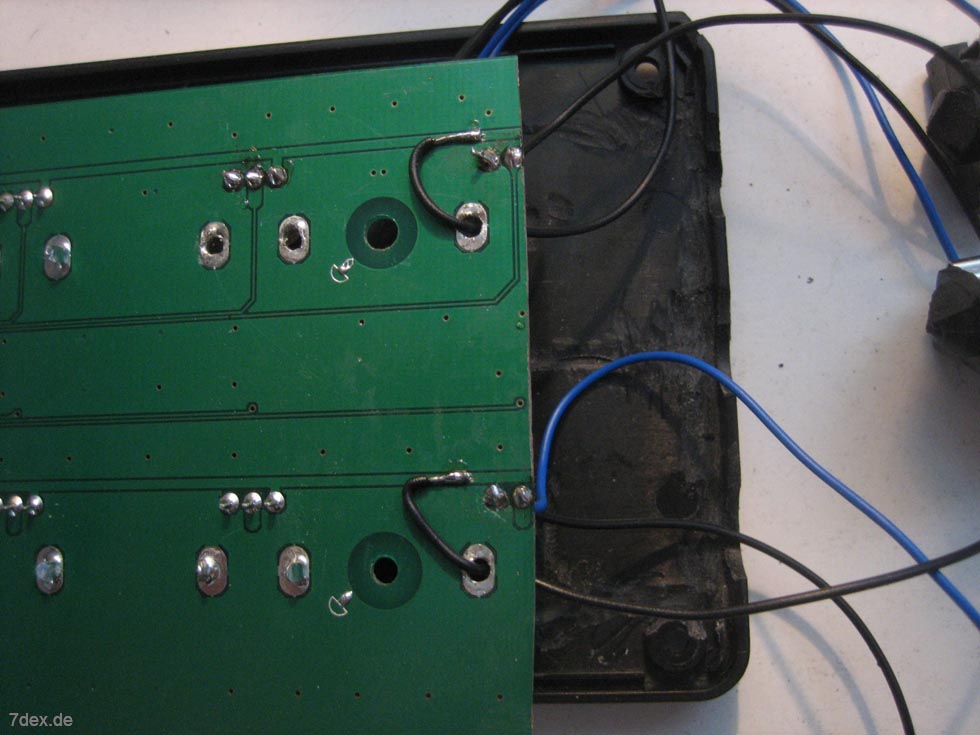

Recentemente achei em um site (http://www.7dex.de/akai-lpd8-footswitchmod) uma mod pro Akai LPD8 (pad controller), fiquei muito interessada e achei super fácil a primeira vista, até ver essa imagem: http://www.7dex.de/wp-content/uploads/2013/05/yochee-lpd8-footswitchmod_IMG_0817.jpg

Vocês teriam uma ideia do que ele possa ter feito ai? Ele realmente soldou o fio em uma parte não cobreada? Não, né? Socorro, isso tá me matando.  )>|
Do contrário, qual seria o procedimento mais correto pra fazer isso?
Me deem uma luz, por favor!

:-*

Benvindo Benvinda ao fórum.

Não, você está enganado enganada. As soldas foram feitas no lado cobreado da placa. A única diferença é que a placa tem uma máscara de verniz esverdeada.

Para soldar ali basta raspar um pouco o verniz e aquecer o local.

O procedimento deve ter sido feito porque a placa teve que ser serrada, para caberem os jacks P10.  :o
Com certeza ele assassinou o Pad Controller, mas se assim ele ganhou um bom footswitch, ótimo.  8)

Abs

Benvindo Benvinda ao fórum.

Não, você está enganado enganada. As soldas foram feitas no lado cobreado da placa. A única diferença é que a placa tem uma máscara de verniz esverdeada.

Para soldar ali basta raspar um pouco o verniz e aquecer o local.

O procedimento deve ter sido feito porque a placa teve que ser serrada, para caberem os jacks P10.  :o
Com certeza ele assassinou o Pad Controller, mas se assim ele ganhou um bom footswitch, ótimo.  8)

Abs

Bah, eu esqueci desse detalhe!!! Obrigada!!! E tipo, eu pretendia tirar só um knob... tu acha que se eu fizesse esse esqueminha ai pensando em conectar um pedal de expressão (boss fv-500) teria algum futuro?? Será que funcionaria? :D

:-*

Benvindo Benvinda ao fórum.

Não, você está enganado enganada.

Opa! Foi mal. A presença feminina aqui no fórum está tão rara que eu nem prestei atenção no gênero da pessoa. ;D

Bah, eu esqueci desse detalhe!!! Obrigada!!! E tipo, eu pretendia tirar só um knob... tu acha que se eu fizesse esse esqueminha ai pensando em conectar um pedal de expressão (boss fv-500) teria algum futuro?? Será que funcionaria?

É possível, mas só dá pra se ter certeza se aparecer o esquema elétrico do controller. Aí pode-se dizer com segurança o que pode ser feito. O rapaz que fez a modificação conhecia muito bem os detalhes, mas não explicou como fazer outros tipos de mod.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------

Pensando mais fácil.

Se é só para deixar um dos potenciômetros de controle ser substituído pelo pedal, isso pode ser conseguido com 2 jacks stéreo p10, 2 plugs stereo p10, e um cabo com duas vias mais blindagem. É quase certo que o pedal Fv500 tenha que ser alterado também. Um problema também pode ser o potenciômetro de volume, que deve ser logarítmico.

Boas festas.  [beer]
