Autor Tópico: Restauração Tremendão II  (Lida 25217 vezes)
A.Sim
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.233

Obrigado
-Dado: 82
-Recebido: 359



WWW
« Responder #15 : 01 de Dezembro de 2019, as 10:12:49 »

Só que vai ficar carbonizando e fritando os contatos da chave de stand by, não seguiu o conselho do A.Sim sobre onde interromper a corrente.

Ainda dá tempo.
Registrado

Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)

- pelo retorno do tópico "Chinelagem" !
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #16 : 11 de Dezembro de 2019, as 23:33:53 »

Boa noite, rapaziada.

Placa revisada.

Registrado
Matec
Hand MasterMind
*****
Online Online

Mensagens: 2.926

Obrigado
-Dado: 181
-Recebido: 836



« Responder #17 : 12 de Dezembro de 2019, as 00:53:45 »

Agora parece estar tudo certo.

 Legal!
Registrado
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #18 : 13 de Dezembro de 2019, as 12:08:28 »

Bom dia, rapaziada.

Fazendo um teste pra ver se os parafusos de fixação da placa não vão coincidir com os do transformador.



Ensaiando a montagem,



vista de baixo



Assim que colocar os ilhoses posto aqui. Grin

Agora aguardar janeiro, pra comprar a peças.
Registrado
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #19 : 17 de Dezembro de 2019, as 15:02:16 »

Com os ilhoses montados.

Registrado
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #20 : 22 de Dezembro de 2019, as 19:19:29 »

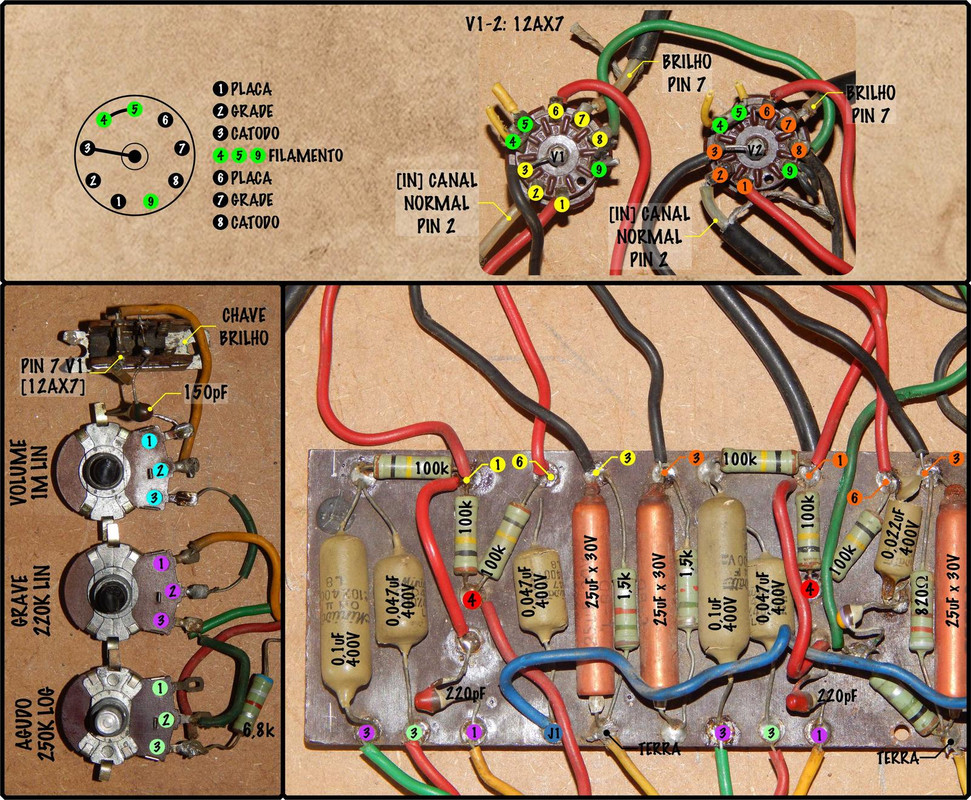

Enquanto a placa da fonte não fica pronta, vamos estudando o pré. Huh?



Refiz a arte pra melhor entendimento e visualização.
« Última modificação: 29 de Dezembro de 2019, as 21:21:35 por Vitoretti » Registrado
hgamal
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 3.985

Obrigado
-Dado: 22
-Recebido: 508



« Responder #21 : 23 de Dezembro de 2019, as 09:13:21 »

Enquanto a placa da fonte não fica pronta, vamos estudando o pré. Huh?

Excelente essa dissecação do circuito, muito gráfica e cuidada. Este tipo de informação é muito útil e instrutiva. Parabéns. Sugiro ir incrementando todos os números, assim não haverá números repetidos.
« Última modificação: 23 de Dezembro de 2019, as 09:15:01 por hgamal » Registrado

Deus salva... e o Rock alivia! Ainda está em tempo do Rock 'n' Roll te salvar
marcao_cfh
Handmaker
****
Offline Offline

Mensagens: 1.694

Obrigado
-Dado: 158
-Recebido: 414


« Responder #22 : 23 de Dezembro de 2019, as 11:37:41 »

Por curiosidade, qual é a finalidade de conectar o pino 3 ao pino central do soquete? Aliás, nunca entendi por que há aquele conector central Cheesy
Registrado
A.Sim
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.233

Obrigado
-Dado: 82
-Recebido: 359



WWW
« Responder #23 : 23 de Dezembro de 2019, as 13:05:59 »

Olá.

O pino central serve para concentrar todas as ligações de terra dos elementos conectados à válvula no mesmo ponto. Assim, é possível traçar uma linha de terra entre as válvulas, que segue o percurso do sinal, evitando ocorrer laços de terra e, ao mesmo tempo, o pino dispensa a colocação de um terminal separado para se efetuar essa ligação.

Em uma grande maioria dos casos, o próprio chassis é usado como ponto de retorno ao terra, o que pode ser feito quando o circuito não é crítico ou trabalha com grandes sinais. Para circuitos sensíveis, de baixo nível, é aconselhável correr uma linha de terra isolada do chassis, o que pode ser feito interligando-se os pinos centrais com um fio isolado e fazendo-se a conexão ao chassis num ponto conveniente.
« Última modificação: 23 de Dezembro de 2019, as 13:09:53 por A.Sim » Registrado

Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)

- pelo retorno do tópico "Chinelagem" !
marcao_cfh
Handmaker
****
Offline Offline

Mensagens: 1.694

Obrigado
-Dado: 158
-Recebido: 414


« Responder #24 : 23 de Dezembro de 2019, as 14:08:26 »

Entendi. Muito obrigado pela explicação.
Registrado
bossman
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.285

Obrigado
-Dado: 1906
-Recebido: 456



« Responder #25 : 24 de Dezembro de 2019, as 08:51:13 »

Este tópico está bem legal de informações tanto escritas quanto visuais ! Continuem !!
Registrado

Ding-Ling things, low-cost = low protection! Nothing is foolproof
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #26 : 24 de Dezembro de 2019, as 09:50:24 »

Bom dia, galera

Fiz umas algumas modificações no post do dia 22 de Dezembro de 2019, pra evitar de sujar o tópico com muitas imagens repitidas, resolvi substituir as imagens e acrescentar novas.

Pra quem não tinha visto, alterei algumas cores nas informações para que não existissem interpretações errôneas, sobre a pinagem das válvulas, fonte e potenciômetros.
Registrado
Matec
Hand MasterMind
*****
Online Online

Mensagens: 2.926

Obrigado
-Dado: 181
-Recebido: 836



« Responder #27 : 24 de Dezembro de 2019, as 10:52:32 »

Pelo visto, os capacitores vão ter que ser trocados, todos eles. Por mais que os fissurados em "mojo" esperneiem. Cheesy
Registrado
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #28 : 24 de Dezembro de 2019, as 12:16:13 »

Pelo visto, os capacitores vão ter que ser trocados, todos eles. Por mais que os fissurados em "mojo" esperneiem. Cheesy

Olá Matec, beleza?
Todos o capacitores serão trocados, os resistores que ainda estiverem ok se manterão.
Apenas alguns resistores nos pontos críticos serão trocados por metal film 1% ou 5%.

-----
Olá.

O pino central serve para concentrar todas as ligações de terra dos elementos conectados à válvula no mesmo ponto. Assim, é possível traçar uma linha de terra entre as válvulas, que segue o percurso do sinal, evitando ocorrer laços de terra e, ao mesmo tempo, o pino dispensa a colocação de um terminal separado para se efetuar essa ligação.

Em uma grande maioria dos casos, o próprio chassis é usado como ponto de retorno ao terra, o que pode ser feito quando o circuito não é crítico ou trabalha com grandes sinais. Para circuitos sensíveis, de baixo nível, é aconselhável correr uma linha de terra isolada do chassis, o que pode ser feito interligando-se os pinos centrais com um fio isolado e fazendo-se a conexão ao chassis num ponto conveniente.

Valeu pela informação.

-----
Este tópico está bem legal de informações tanto escritas quanto visuais ! Continuem !!

Estou dando meu melhor
« Última modificação: 25 de Dezembro de 2019, as 11:04:31 por Vitoretti » Registrado
Vitoretti
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 20

Obrigado
-Dado: 0
-Recebido: 0



« Responder #29 : 29 de Dezembro de 2019, as 19:17:42 »

Boa noite. Demorou mas finalmente consegui fazer resto.

REVERB & VIBRATO

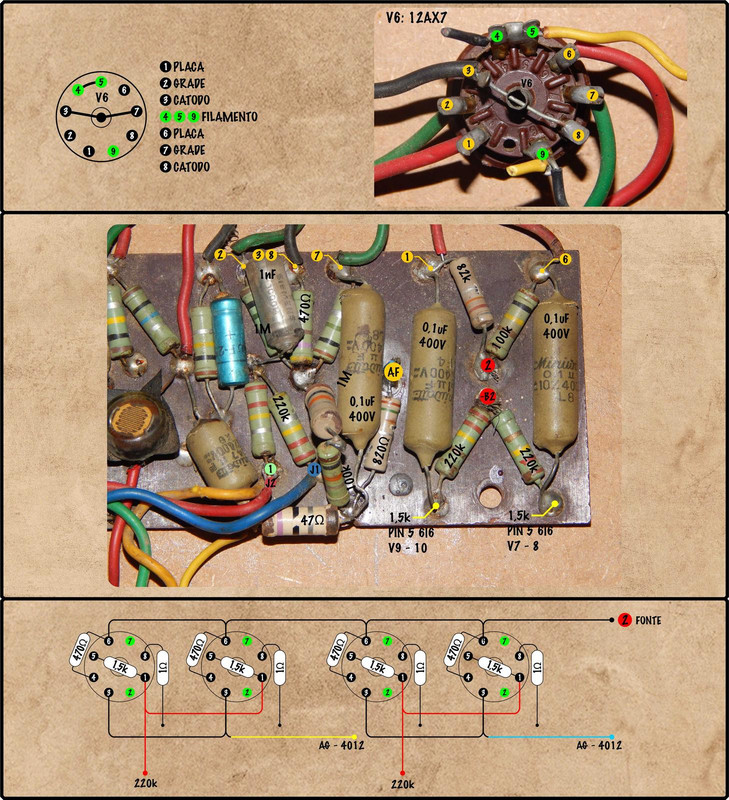

INVERSORA

Obs: onde era para ser 22k, alguém associou 100k + 10k. Cry
« Última modificação: 06 de Janeiro de 2020, as 08:00:05 por Vitoretti » Registrado
