Boa tarde, pessoal

Estou desenvolvendo um projeto de efeitos para voz e estou penando para pensar numa solução para o acionamento desses efeitos. Precisaria de alguma chave para fazer o acionamento do efeito ou para colocá-los em bypass. A ideia é que quando o efeito for acionado, um led acenda. Já montei alguns pedais de guitarra e faço esse tipo de chaveamento com uma 3pdt. Porém, como a ideia desse efeito é ele ser acionado manualmente e não com o pé, precisaria de um tipo de chave 3pdt para acionamento manual. Procurei na internet e não achei nada do tipo. Não queria usar relês.... vocês têm alguma sugestão?

Boa tarde, pessoal

Estou desenvolvendo um projeto de efeitos para voz e estou penando para pensar numa solução para o acionamento desses efeitos. Precisaria de alguma chave para fazer o acionamento do efeito ou para colocá-los em bypass. A ideia é que quando o efeito for acionado, um led acenda. Já montei alguns pedais de guitarra e faço esse tipo de chaveamento com uma 3pdt. Porém, como a ideia desse efeito é ele ser acionado manualmente e não com o pé, precisaria de um tipo de chave 3pdt para acionamento manual. Procurei na internet e não achei nada do tipo. Não queria usar relês.... vocês têm alguma sugestão?

Pesquisa "chave alavanca T8301" no  (google_it), a primeira loja tem uma chave que te atende por 20 mangos.

;)

Pesquisa "chave alavanca T8301" no  (google_it), a primeira loja tem uma chave que te atende por 20 mangos.

;)

Muito obrigado, Matheus! Já que estamos falando dessas chaves, seria mais barato usar um botão momentâneo e usar um circuito de relê para ativar e desativar os efeitos? Vi esse esquema e fiquei tentado a montar: http://effectslayouts.blogspot.com/2018/11/demedash-effects-incandenza-bypass.html

rizziol... Entendi que você não queria usar relês.

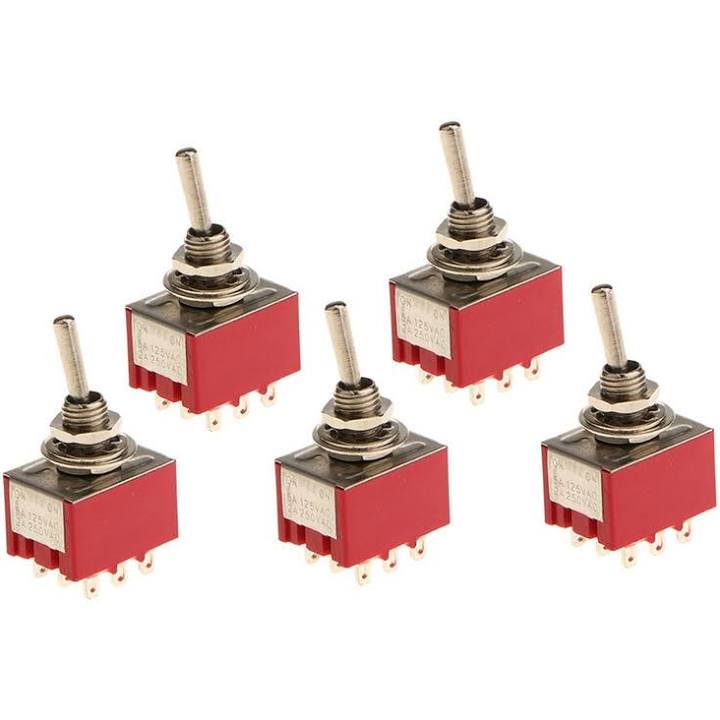

Eu não entendi o problema de se acionar com o pé o efeito para voz, mas se não é o caso, existem chaves 3PDT de alavanca (imagem abaixo), 2PDT de alavanca ou pressão (pode usar uma millenium) ou o relê como você comentou.


[spoiler][/spoiler]

Kem, eu realmente não queria usar um relê... mas o valor dessas chaves estão batendo 20 e poucos reais. Aí considerei o relê pelo valor(apesar de nunca ter usado).

Muito obrigado, Matheus! Já que estamos falando dessas chaves, seria mais barato usar um botão momentâneo e usar um circuito de relê para ativar e desativar os efeitos? Vi esse esquema e fiquei tentado a montar: http://effectslayouts.blogspot.com/2018/11/demedash-effects-incandenza-bypass.html

rizziol faz tempo que não compro relês, o último que me recordo foi para o TSW, paguei cerca de R$8,00, daí se somar mais uns R$4,00 de uma chave momentânea, mais uns R$2~3 noutros componentes (CI, resistores, capacitores), placa universal ou fenolite etc. eu não acredito que fique tão mais barato que essa chave por exemplo, mas o projeto aí é bem legal!

O Kem já deu a dica de mais opções para sua montagem, avalia o custo benefício de utilizar a chave ou montar um circuito dedicado a função, confere o espaço que você tem para acomodar tudo, e o principal, siga com seu projeto, independente do caminho! Eu vou montar um footswitch para um Vox de um amigo, o VSF5 com 4 DPDTs para os canais e uma momentânea (SPST) para troca dos banks, ele pediu as chaves num desses sites da China e chegaram com 20 dias num valor muito bom, pode ser uma opção no seu caso.

Ã"timo, Matheus! Vou montar um protótipo usando essas chaves 3pdt mesmo. Aí, se for montar um pra valer, acho que pensarei numa solução com relês pelo seguinte: Precisava de um acionador que não fizesse muito barulho ou click para não ser captado pelo microfone.
E o lance de ser acionado com a mão tem a ver com ele fazer modulações com o sinal em tempo real, tipo jogar um delay e mexer com a cauda e número de repetições, essas coisas meio Pink Floyd!
