Autor Tópico: Otávio - oitavador valvulado  (Lida 43062 vezes)
plautz
Visitante
« Responder #45 : 09 de Agosto de 2011, as 19:18:49 »
Citação de: Eduardo em 09 de Agosto de 2011, as 19:14:49
Citação de: Plautz em 09 de Agosto de 2011, as 18:33:06
Edit: Eduardo, qual a função dos potenciômetros?

P1 - Ganho
P2 - Volume
P3 - Tom (big muff)

Abraços

Eduardo

Ah.... Acertei então.

To quase acabando. Falta uma trilha.

Já já posto um preview.

Abraços.
Registrado
Roberto Alves
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 2.687

Obrigado
-Dado: 6
-Recebido: 82
« Responder #46 : 09 de Agosto de 2011, as 19:19:02 »
Eduardo,
se não me engano o Big Muff assim como o RAT tem o tom ao contrário, isto é, girando-o para a direita diminui o agudo, não é?
Registrado
Eclético mas com parcimônia!!!
Eduardo
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 3.671

Obrigado
-Dado: 112
-Recebido: 537


Paricipe da World Community Grid!


WWW
« Responder #47 : 09 de Agosto de 2011, as 19:46:57 »
Citação de: Plautz em 09 de Agosto de 2011, as 19:18:49
Ah.... Acertei então.

To quase acabando. Falta uma trilha.

Já já posto um preview.

Abraços.

Assim que eu gosto de ver! Logo o Otávio vai ter irmãozinhos!

Citação de: Roberto Alves em 09 de Agosto de 2011, as 19:19:02
se não me engano o Big Muff assim como o RAT tem o tom ao contrário, isto é, girando-o para a direita diminui o agudo, não é?

É sim. No primeiro teste achei que tinha montado o controle espelhado, mas é assim mesmo.

Abraços

Eduardo
Registrado
Obsoleto é filho do Custo, não da Melhoria.
blackcorvo
Handmaker
****
Offline Offline

Sexo: Feminino
Mensagens: 1.248

Obrigado
-Dado: 224
-Recebido: 197



WWW
« Responder #48 : 09 de Agosto de 2011, as 20:46:35 »
Citação de: Roberto Alves em 09 de Agosto de 2011, as 19:19:02
Eduardo,
se não me engano o Big Muff assim como o RAT tem o tom ao contrário, isto é, girando-o para a direita diminui o agudo, não é?



Sim. Se quiser, pode chamar isso de controle de "corte".
Registrado
http://blackcorvo.com
|||
Ela/dela desde Agosto 2021
hgamal
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 3.986

Obrigado
-Dado: 22
-Recebido: 510
« Responder #49 : 09 de Agosto de 2011, as 20:51:43 »
Citação de: blackcorvo em 09 de Agosto de 2011, as 20:46:35
Citação de: Roberto Alves em 09 de Agosto de 2011, as 19:19:02
Eduardo,
se não me engano o Big Muff assim como o RAT tem o tom ao contrário, isto é, girando-o para a direita diminui o agudo, não é?



Sim. Se quiser, pode chamar isso de controle de "corte".

Ou controle de MOT Smiley (ou em ingles ENOT)
Registrado
Deus salva... e o Rock alivia! Ainda está em tempo do Rock 'n' Roll te salvar
plautz
Visitante
« Responder #50 : 09 de Agosto de 2011, as 22:51:46 »
Então, continuando...

Decidi separar a fonte do resto do circuito pois se fosse fazer uma placa apenas iria ficar uma bagunça só.

Assim, criei duas placas, nomeando-as de Fonte e Principal.

Abaixo a visualização 3D do Kicad de ambas

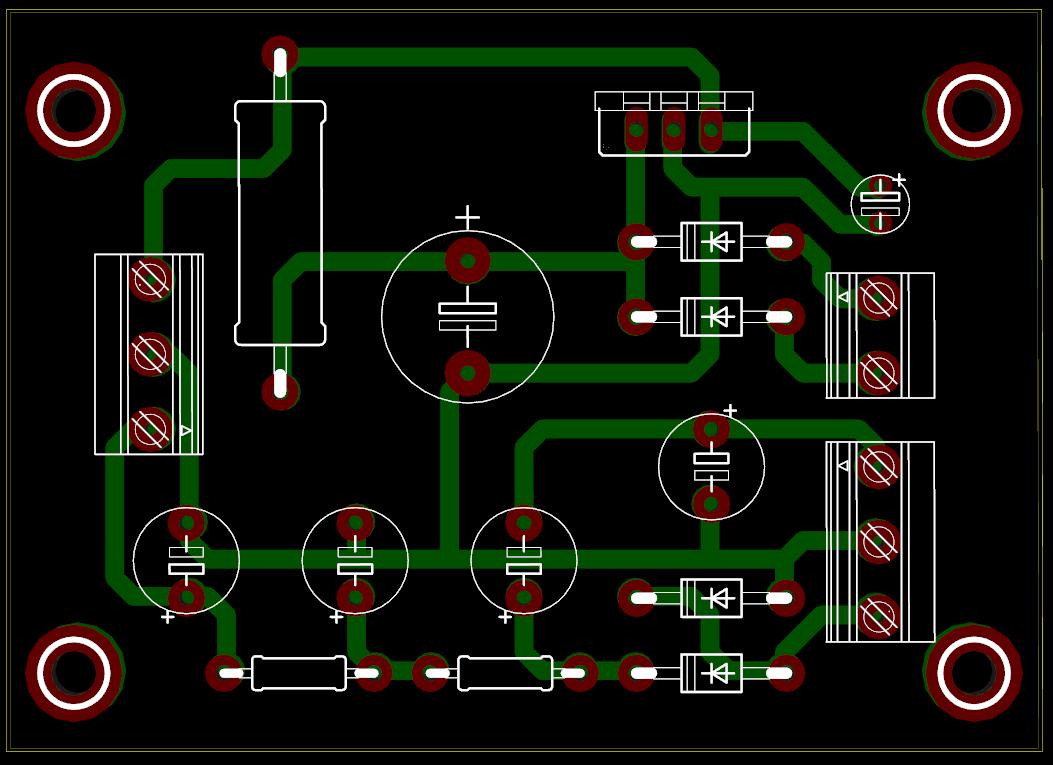

Fonte - Tamanho de 7,01 cm x 5,03 cm:

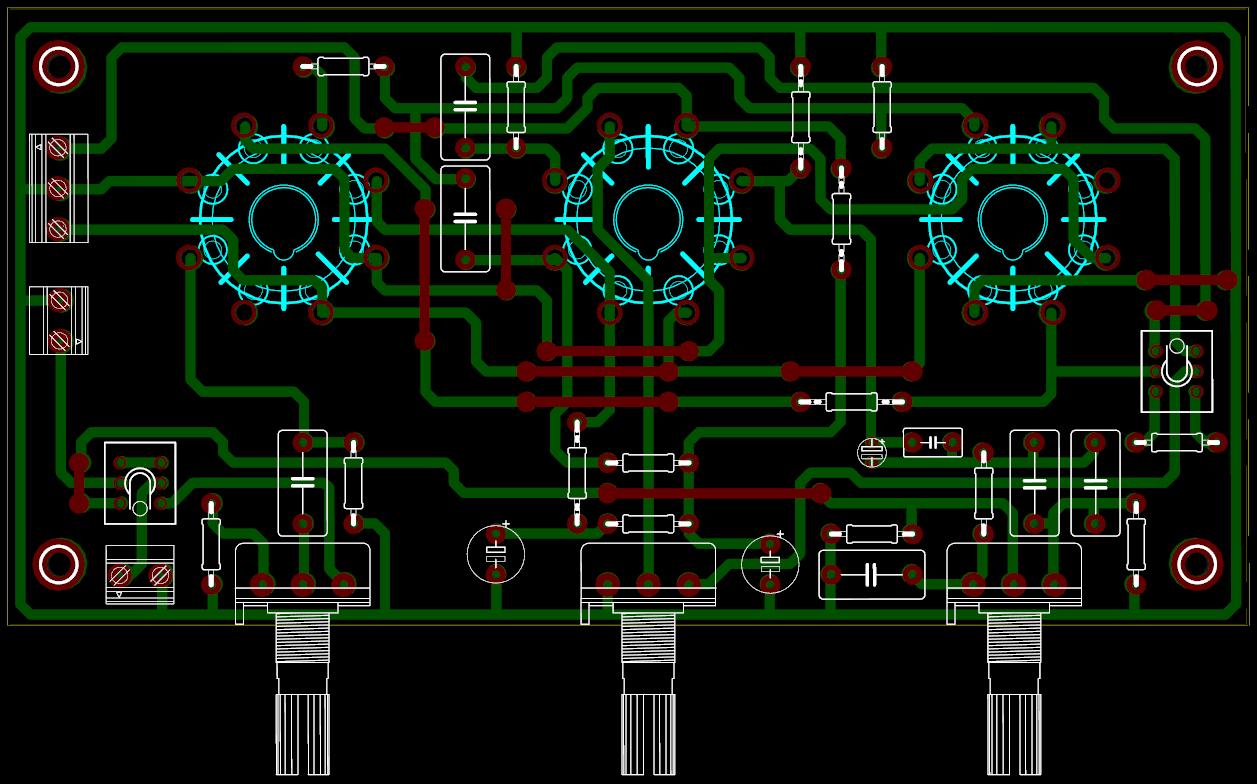

Principal - 15,49 cm x 7,72 cm:



Não tenho como fazer um pdf bonitinho decente agora. Provavelmente amanhã o coloque aqui.

Abraços.
Registrado
Adiel
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 5.156

Obrigado
-Dado: 1051
-Recebido: 837


Resistance is futile, if <1R


WWW
« Responder #51 : 09 de Agosto de 2011, as 22:55:14 »
Muito legal, Plautz!   Legal!

Quando eu crescer, quero aprender a fazer essas coisas!
Registrado
www.facebook.com/aqrcustompedals/
Júnior_01
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 163

Obrigado
-Dado: 4
-Recebido: 2
« Responder #52 : 09 de Agosto de 2011, as 23:00:54 »
 Shocked Sensacional!!!!

O Otávio vai ganhar um lindo enchoval hehehehe

Plautz, como sempre, belo trabalho!

Um forte abraço a todos!
Registrado
fovb
Visitante
« Responder #53 : 09 de Agosto de 2011, as 23:01:11 »
Tiagojoy, já vai se preparando, mais placas a caminho!!!

Ta ficando bem legal Plautz, eu no dia mais inspirado não faria 1/3 disso  Cheesy
Registrado
Roberto Alves
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 2.687

Obrigado
-Dado: 6
-Recebido: 82
« Responder #54 : 09 de Agosto de 2011, as 23:02:51 »
11 jumpers?
Duvido que ele não deixe pelo menos 5!
Muita agua ainda vai rolar nessa placa!
Registrado
Eclético mas com parcimônia!!!
biglouis
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 4.283

Obrigado
-Dado: 43
-Recebido: 309



WWW
« Responder #55 : 10 de Agosto de 2011, as 00:22:31 »
Citação de: Plautz em 09 de Agosto de 2011, as 22:51:46
se fosse fazer uma placa apenas iria ficar uma bagunça só.

Essa é a parte triste aqui... to fazendo tudo em uma só...
_
Registrado
Eduardo
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 3.671

Obrigado
-Dado: 112
-Recebido: 537


Paricipe da World Community Grid!


WWW
« Responder #56 : 10 de Agosto de 2011, as 05:31:46 »
Preciso conseguir potenciômetros 500K log para placa. Só tenho linear!
Registrado
Obsoleto é filho do Custo, não da Melhoria.
Fernando Bello
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.669

Obrigado
-Dado: 3
-Recebido: 82
« Responder #57 : 10 de Agosto de 2011, as 10:10:07 »
Posso tentar? Alguém me envia o esquema?
Registrado
Salto - SP
Júnior_01
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 163

Obrigado
-Dado: 4
-Recebido: 2
« Responder #58 : 10 de Agosto de 2011, as 10:35:59 »
Fernando,

O esquema está aqui na página 1.

Spoiler (clique para mostrar ou esconder)

Abraço!
Registrado
Fernando Bello
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.669

Obrigado
-Dado: 3
-Recebido: 82
« Responder #59 : 10 de Agosto de 2011, as 17:00:53 »
desculpe, foi a idade...
Registrado
Salto - SP
