« Responder #15 : 28 de Agosto de 2012, as 22:49:14 »

Adiel e Alex, (alguém já disse que parece nome de dupla sertaneja).

Quem sabe?   Cheesy Cheesy

Voltando ao assunto; "sustainer", daria para um ou o outro abrir, um tópico específico, para não atrapalhar-mos o tópico da bobinadeira.

Boa ideia, eu topo!

Tenho algumas idéias, usando uns imãs de neodímio de 0,5cmx0,5cm, que são muito fortes, retirados de unidades óticas.

Interessante, também seriam 6 peças, não é?  Parece que os ímas dos PC speakers também são desse mesmo material, pois são diminutos e bem fortes, além de estarem prontos e custarem muito pouco.

Não sei se uma bobinadeira como a proposta aqui se prestaria a enrolar cobre em ímãs tão pequenos quanto os que controlam as lentes das unidades óticas.
« Última modificação: 28 de Agosto de 2012, as 22:51:19 por Adiel » Registrado

edyguitar
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 683

Obrigado
-Dado: 88
-Recebido: 279



« Responder #16 : 29 de Agosto de 2012, as 00:32:40 »

o esquema do contador com a calculadora não funcionou Cry
a calculadora só consegue contar as voltas em baixa rotação (+- 100Rpm ) acima disso  não conta
estraguei uma calculadora novinha de 5,00 Embarrassed
sem contar o trabalho que deu para colocar os fios no sinal de igual (a calculadora não tem PCI de fenolite, é plastico com trilhas pintadas Bufando
mas bem, desisti da calculadora (só serve pra usar se for manual).
agora to pensando sério em montar um contador de 4 digitos com o CD4026 ou com o conjunto CD4511+cd4518 vai depender do qual eu encontrar mais facil para comprar. preferencia pelo CD4026.
Registrado
basshp
Visitante
« Responder #17 : 29 de Agosto de 2012, as 00:51:42 »

Baixa esse software, é sóplugar o reedna serial do pc.

http://pickups.myonlinesite.com/serial.php

muito bom
Registrado
edyguitar
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 683

Obrigado
-Dado: 88
-Recebido: 279



« Responder #18 : 29 de Agosto de 2012, as 00:54:06 »

Baixa esse software, é sóplugar o reedna serial do pc.

http://pickups.myonlinesite.com/serial.php

muito bom
uso notbook, meu pc ta em sampa e ferrado . Roll Eyes
mas valeu a dica
Registrado
kem
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 5.117

Obrigado
-Dado: 91
-Recebido: 788



« Responder #19 : 29 de Agosto de 2012, as 16:23:51 »

postei a imagem errada. o que tem fios para o sensor é esse
http://img1.mlstatic.com/contador-estatistico-digital-com-entrada-para-sensores_MLB-O-226359584_7299.jpg

e o nome correto aqui no brasil é contador estatístico
Edy...

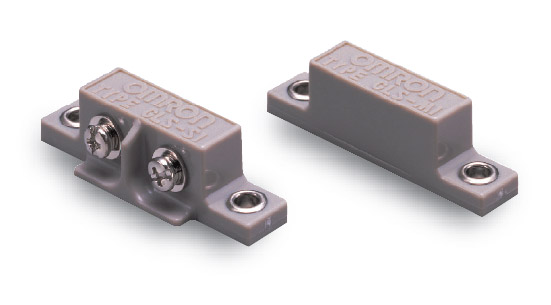

Como sensor, use esse aqui:

Você coloca um imã de neodimio no eixo e esse sensor perto. Cada vez que o imã passar pelo sensor, aciona o mesmo e conta uma volta.

E você consegue ler o que ta escrito nesse contador ai?
Registrado

I don't want to die young...
I want to diode!
Marcos Câmara
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 5

Obrigado
-Dado: 57
-Recebido: 218


Mateus 11:28


« Responder #20 : 29 de Agosto de 2012, as 16:26:31 »

Não sei, mas será que aqueles reloginhos de bicicleta não servem?
Registrado
edyguitar
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 683

Obrigado
-Dado: 88
-Recebido: 279



« Responder #21 : 29 de Agosto de 2012, as 16:34:21 »

háaaaa....resolvi abrir a mão e fazer um negócio mais bem feito. comprei os 4 Ci CD4026  os 4 display de 13mm.
vou montar um contador simples de 4 digitos mesmo e usar um sensor como esse que o Kem indicou ou com Reed switch .
comprei os display e os integrados na Multcomercial.

-----
Alguém pode dar uma palavra de sabedoria se está correto e opinar sobre modificações e melhorias nesse esquema?


-----
Terminei também o Layout , até que ficou bunitinho  Grin
Bom, vou ligar os display através de fios aos 4026 (por isso esse monte de ilhas) o reset nos Ci 2,3 e 4 também serão ligados com fio.
« Última modificação: 30 de Agosto de 2012, as 17:27:49 por edyguitar » Registrado
edyguitar
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 683

Obrigado
-Dado: 88
-Recebido: 279



« Responder #22 : 06 de Setembro de 2012, as 20:16:48 »

gente, dando um UP aqui. ta quase pronta a menina, só falta o guia fio que vou comprar na segunda.
tive que fazer uma pequena mudança no layout  do contador para encaixar dentro  da maquina. separei os display dos CI, e ao invéz de reed switch optei por chave optica por ser mais precisa e resosta mais rapida.
seguem umas fotos:













detalhe da fonte/carregador do meu velho cel motorola W510 5V / 550mA

sensor Opto eletronico. uma chave optica, 3 resistores, um transitor BC548 e um conector _ 3pinos






por hojé é só, amanhã posto um video dela funcionando. por enquanto vai apenas um dideo de teste do contador ainda fora da maquina e utilizando um sensor reed switch que usei apenas para teste.
http://youtu.be/PBj0eYjxlHE
abraços e até mais duvidas perguntem a vontade.
Registrado
Fusion
Colaborador
***
Offline Offline

Mensagens: 700

Obrigado
-Dado: 42
-Recebido: 50



« Responder #23 : 06 de Setembro de 2012, as 20:26:16 »

Show de bola rapaz! Coisa linda!
Registrado

(ex-nssa). "Nick novo, as mesmas dúvidas!"
kem
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 5.117

Obrigado
-Dado: 91
-Recebido: 788



« Responder #24 : 07 de Setembro de 2012, as 14:15:27 »

Po Edy...
Não sabe brincar não brinca...
MUITO show... Caprichou mesmo.
Parabéns.
Registrado

I don't want to die young...
I want to diode!
edyguitar
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 683

Obrigado
-Dado: 88
-Recebido: 279



« Responder #25 : 08 de Setembro de 2012, as 04:17:49 »

ta ai um videozinho dela funcionando. ainda sem enrolar nada. mas semana que vem talvez eu arrisque um transformador ou um humbucker que um amigo ta querendo arrumar.
http://youtu.be/Q4HYgpjzFBk
Registrado
ApAcHe*
Visitante
« Responder #26 : 08 de Setembro de 2012, as 08:25:43 »

Curti demais hein, quero ver bons resultados!
Registrado
bossman
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.273

Obrigado
-Dado: 1902
-Recebido: 448



« Responder #27 : 08 de Setembro de 2012, as 09:37:03 »

Funciona muito bem !  Bravo
Registrado

Ding-Ling things, low-cost = low protection! Nothing is foolproof
erick rodrigues
Freqüente
**
Offline Offline

Mensagens: 292

Obrigado
-Dado: 6
-Recebido: 13



« Responder #28 : 03 de Outubro de 2012, as 13:36:01 »

Esse motor aqui aguentaria o tranco?
http://loja.multcomercial.com.br/ecommerce_site/produto_4516_4689_Motor-DC-6V-4500-RPM-Cod-Motor-03

Edyguitar parabéns pelo projeto, você teria um pdf com os detalhes das ligações feitas ai? e o esquema da chave optica?
Registrado
Espanhol
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 3.025

Obrigado
-Dado: 401
-Recebido: 338



« Responder #29 : 03 de Outubro de 2012, as 13:46:13 »

Isso porque tá com a perna operada heim, imagina quando estiver 100% Cheesy

Parabéns Edy
Registrado
