Bom dia,

Uma vez, estava fuçando o fórum, nas mensagens mais antigas, e encontrei um post com alguns esquemas de overdrives da Marshall, eram esquemas bem simples, usando somente um amplificador operacional, a maioria deles eram overdrives e distortions, mas não consigo mais encontrar este tópico, pois tinha salvo os links no PC da empresa, e acabaram apagando, agora não tenho mais como achá-los.

Eram circuitos muito simples, que serviam para "empurrar" uns pedais mais fortes.

Se alguém tiver alguma coisa neste nível, agradeço.

abraço
-----
encontrei 2 esquemas que tinham no tópico, o restante não encontro...

Mas por hora estes dois servem, pois estou querendo montar estes, mas tenho uma dúvida quanto ao Blues Braker,

http://gmarts.org/pix/schem/a_mbb.gif  desculpem minha ignorância, mas onde é a alimentação deste esquema? só marca a alimentação do Bias dele, e a alimentação geral, fica onde?

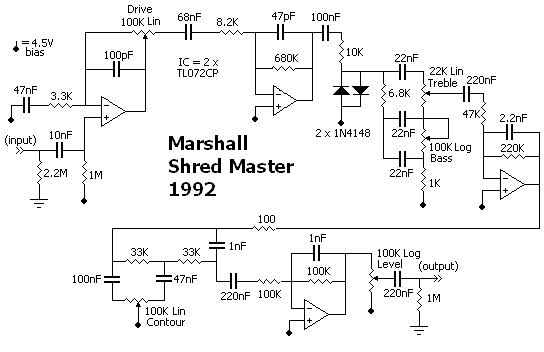

http://www.klimaco.net/MUSIC_RND_PIX/a_msm.gif Shred master

http://gmarts.org/pix/schem/a_mbb.gif  desculpem minha ignorância, mas onde é a alimentação deste esquema? só marca a alimentação do Bias dele, e a alimentação geral, fica onde?

Vai direto no CI. +9V no pino 8 e GND (0V) no pino 4

O bias tu consegue com dois resistores e um eletrolítico. Aquele esquema do divisor resistivo normal.

Daniel.

Não está indicada a alimentação, mas é simples.

No Blues Braker:



O terminal 4 do CI é aterrado e o 8 é ligado ao positivo. O 4.5V do seu esquema é o VB ai na imagem.

O mesmo vale para o shredmaster, sendo que os resistores são de 41k ao invés de 47k e o capacitor é de 47uF ao invés de 100uF.

Essa dúvida é relativamente simples e você poderia ter sanado vendo pdf's de outros pedais (a imagem retirei do pdf do blues braker da tonepad).

Abraços.

Obrigado!

Sobre o divisor de tensão do Bias eu sabia como deveria ser montado, mas as alimentações eu deveria ter prestado mais atenção, me desculpem! achei que precisaria passar por algum regulador, não vi que o CI era alimentado diretamente com 9V.

muito obrigado e desculpem minha gafe de novo!
