ABY Box
Autor: Henrique Leandro

     Esta é a primeira construção de várias outras caixas de chaveamento que pretendo fazer.

     O projeto foi desenhado pelo Mkazan, notório usuário do fórum de pedais do cifraclub.

     Prá que serve uma ABY Box?

     As caixas de chaveamento, ou A/B Box, como são conhecidas, servem para fazer caminhos para os sinais. A grosso modo seria como se os cabos fossem as ruas, o sinal enviado fossem os carros e as A/B Boxes, fossem as placas e os semáforos.

     Imagine que você tem 2 amplificadores e quer usá-los no estúdio ou no palco sem ter que ficar trocando de cabo manualmente, ou até mesmo usar os dois simultaneamente. Uma ABY Box faz isso pra você como se fosse um pedal.

     Tá, mas qual a diferença de A/B para ABY Box?

     Uma A/B Box é muito simples e muda apenas para duas direções: ou você toca com o amplificador A ou toca com o Amplificador B.

     Já uma ABY Box é um pouco mais elaborada: você pode tocar com o Amplificador A, com o B, ou com ambos e, no meio da música, decidir com qual dos dois que ficar antes de chavear para um amplificador individual.

     Legal, mas se eu fosse comprar pronto quanto pagaria?

     Esse é o problema. Uma chave dessas não custa menos de R$ 100,00 se for de marca famosa e se for feita por alguém vai estar no mínimo R$ 60,00.

     Demorei duas horas para montar a minha e não tenho a menor experiência com eletrônica.

     Vamos lá.

     Esquema:


     Lista de material: (valores estimados data 27/07/2005)

  • 3 - Jacks Mono - R$ 4,50
  • 1 - Jack para fonte - R$ 1,00
  • 2 - Chave DPDT - R$ 8,00
  • 2 - Resistores 4K7 - R$ 1,00
  • 2 - Leds (Bonitos) - R$ 3,00
  • 1 - Patola - R$ 17,00
  • 1 - Metro do cabo de áudio - R$ 1,50
  • 1 - Metro do fio comum - R$ 0,50
  • TOTAL - R$ 41,00

     O valor cai bastante se você comprar leds baratos e uma caixinha menor.

     Primeira etapa:

     Mantenha o lugar onde você vai trabalhar limpo e bem iluminado e não dexe nada te atrapalhar senão você ligará os fios errados.

     Não se esqueça do ferro de solda, estanho, furadeira e etc.

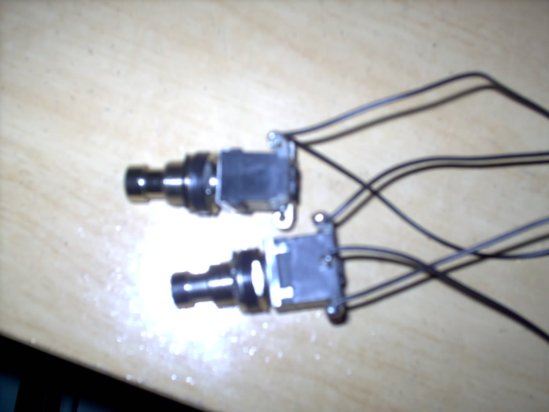

     Primeiro ligue os fios das Chaves DPDP de acordo com o esquema.

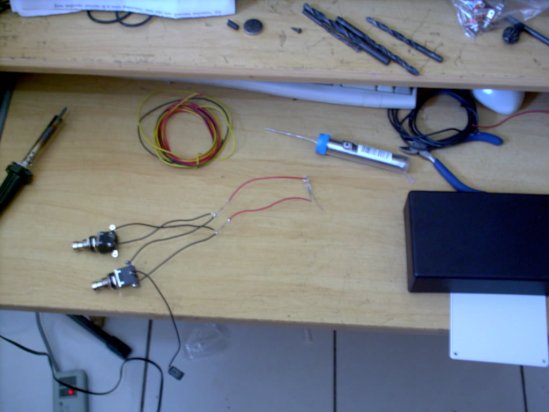

     Preferi fazer as ligações do led antes do áudio, mas fica a critério de vocês, os resistores servem para diminuir a tensão da bateria ao chegar no led. O resistor não tem polaridade, porém os leds tem e o positivo é sempre a perna maior do led.


     Lembre-se que as soldas devem ser limpas senão vamos ter problemas de mal contato.

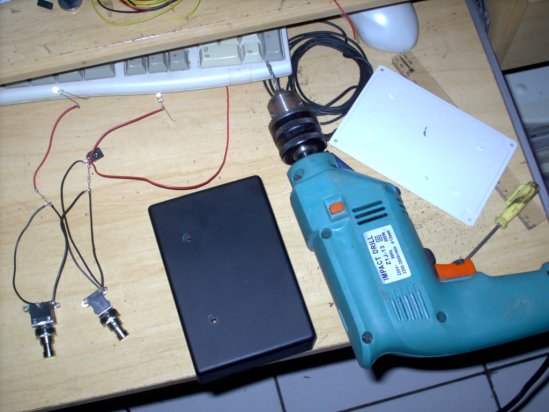

     Prepare-se para ter uma tremenda dor de cabeça para fazer as furações da caixinha. Usei uma furadeira e tomei uma surra até descobrir que podia pegar um ferro de solda antigo, esquentar e fazer um furo de apoio para a broca da furadeira abri-lo no tamanho necessário.

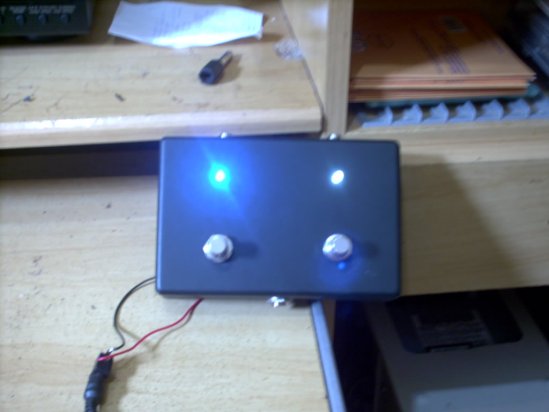

     Agora é só curtir!

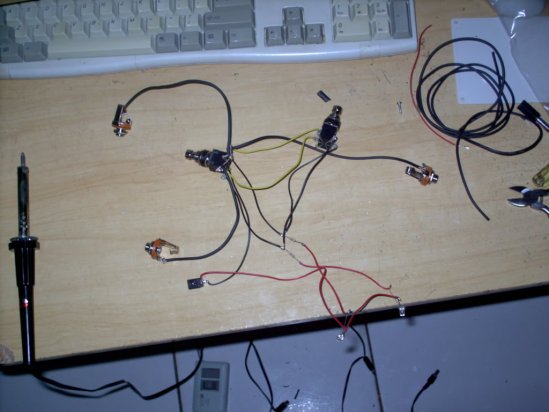

     As ligações de áudio são bem tranquilas. Use o cabo apropriado, aquele que tem uma malha metálica que será usada como negativo.
