Como conectar pedais com DPDT sem LED
Autor: Barci

     Esse artigo se destina a acabar completamante com as dúvida de ligações internas dos pedais utilizando uma chave DPDT.

     Utilizaremos o esquema abaixo para as nossas conexões:


     Como começar?

     Você precisará de um placa de CI já pronta com todos os componetes soldados além do potenciômetro. Se ainda não montou nehum pedal de efeito comece pelo nosso projeto mais fácil e não menos eficiente: o Mini-Fuzz do Bertola.

     Primeiro pegue o conector stéreo conforme a lista de qualquer projeto nosso.

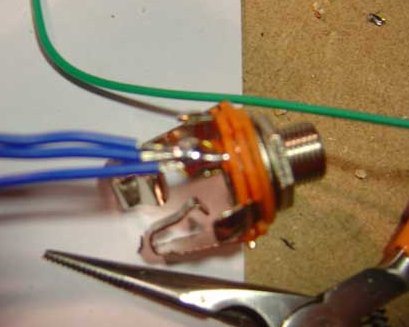

     Coloque um pouco de solda em cada lugar que irá soldar o fio e corte 3 pedaços de fio de 10 cm cada um.

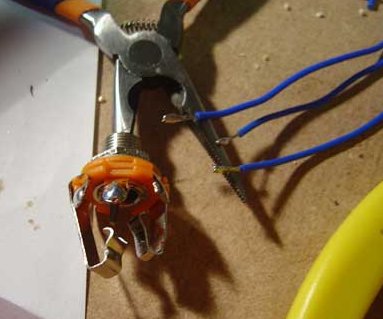

     Você não ligará cada fio em um dos conectores e sim todos os 3 na parte que é o terra (neutro) no conector da guitarra, que podemos identificar como a parte mais externa do plugue. Utilizei fio azul mas você pode mudar as cores se quiser. Para facilitar coloque solda no fio antes de soldá-lo no conector, assim você só precisará derreter o estanho (solda) de ambos para que fique bem soldado.


     Depois basta soldar o cabo preto do conector da bateria na parte stéreo do conector, e o amarelo que pode ter uns 10 cm também na ponta do conector onde fica a bolinha.

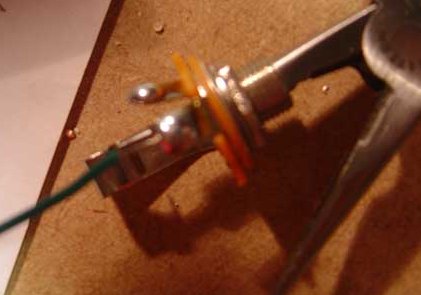

     Agora vamos ao jack. Basta soldar o fio verde na parte da ponta do conector. O fio deve ter uns 10 cm também.

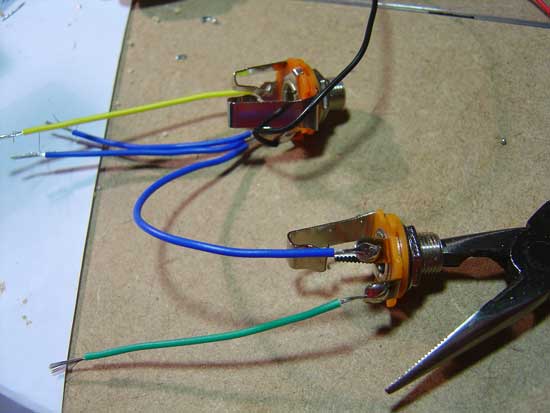

     Solde um dos fios azuis do conector stéreo no neutro / terra do conector mono.


     Nossa primeira parte das soldas estão feitas. Agora vamos a preparação da chave DPDT.

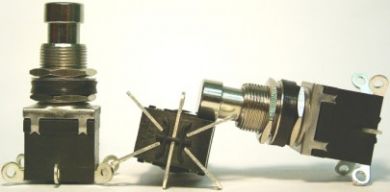

     Chave DPDT


     A chave DPDT é a parte mais importante da nossa ligação pois é ela que fará o papel da comutação do som sem passar pelo circuito do pedal ou passando pelo efeito. Com o uso da chave teremos um True Bypass que, na prática, não alteraria o som do instrumento com o efieto desligado. Mas fios tem capacitância e a coisa não é 100%, mas é o melhor sistema que temos e utilizado por muita gente da indústria.

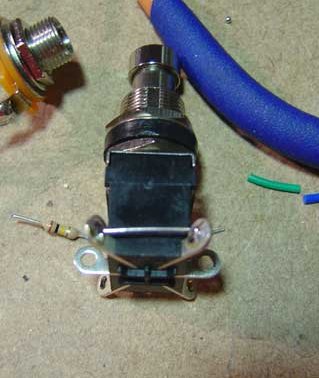

     Primeiro corte um pedaço da perna de um resistor e faça um jumper ligando dois pólos da chave.

     Agora é a hora de soldar os fios dos conectores na chave. Preste atenção nas cores senão ficará dificil de colocar os fios dentro da caixinha. Olhe a figura abaixo. Antes de soldar os fios na chave use o mesmo processo de colocar solda tanto no fio como na chave e depois derreta ambos para ficar mais fácil.

     Na foto não da pra ver direito, mas o jumper está para baixo.


     Agora é o procedimento que deve ser executado somente quando for montar a caixinha. Neste momento solde provisoriamente, apenas para testar o pedal.

     Corte um fio amarelo de uns 10 cm que ficará ligado no positivo (9v) da placa e solde no conector da fonte.

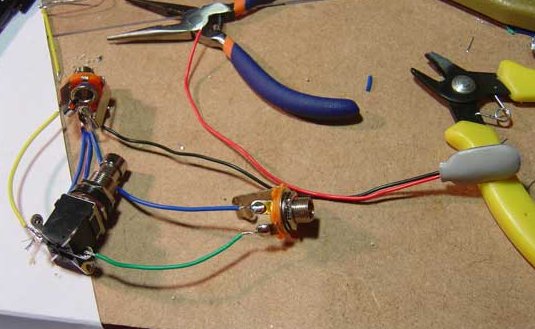

     Ligue o fio vermelho da bateria conforme abaixo, sempre lembrando do nosso método de colocar solda antes de soldar os fios.

     Por último o fio azul que será o fio azul que estará sobrando do conector stéreo de entrada.

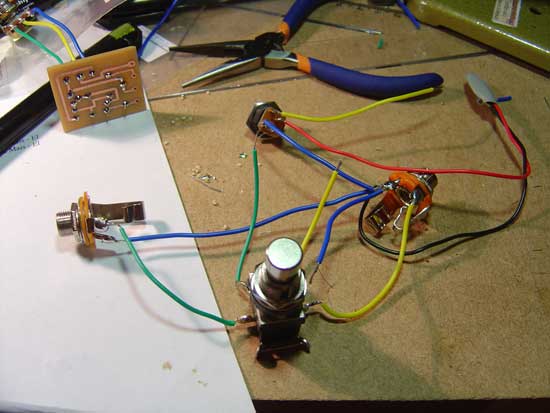

     Para terminar solde um fio verde e um amarelo de acordo com a foto abaixo.


     Vendo a foto temos do lado direito a entrada e do lado esquerdo a saída do pedal. Sendo assim teremos os seguintes fios para ligar na placa do pedal:

  • Fio amarelo (DPDT) - imput placa
  • Fio verde (DPDT) - output placa
  • Fio azul (conector stereo - imput) - negativo/terra da placa
  • Fio amarelo (fonte) - + (9v) da placa

     A conexão da fonte é feita assim.

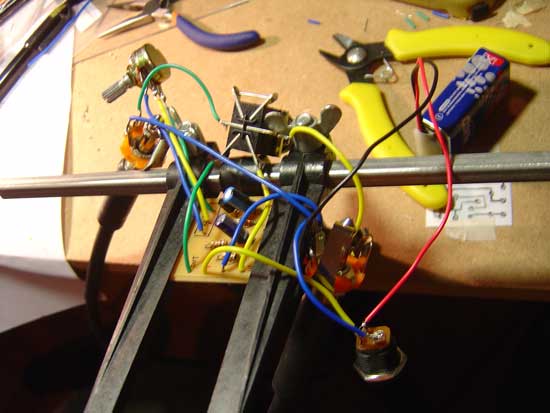

     Agora é só testar tudo ligado.


     Até a próxima!
