Confecção de Placa de CI a mão
Autor: Barci

     Este artigo é um complemento do projeto do Mini Fuzz do Bertola um excelente  projeto para se iniciar no mundo da construção de equipamentos de audio e até na eletrônica.

     Para começarmos é necessário terms uma plca de circuito impresso para soldar os componenentes. Mãos a obra!

     O que eu preciso para começar?

     Quando fiz esse tutorial já tinha feito uma placa a uns 20 anos atrás, mas não me lembrava do que era necessário, por isso comprei um kit de CI que custou R$ 65,00. É claro que vc não precisa de tudo isso, ele já vem completo com sugador de solda, alicate, furador, solda, suporte, percloreto em pó (recomendo o liquido), placas, cortador, etc.



     Mas você pode improvisar, afinal estamos aqui para isso. Você precisa no minímo:

  • Vasilha de plastico para corroer a placa
  • O percloreto de ferro
  • Alicate ou algo que corte as perninhas do componente
  • Placa de CI virgem
  • Um perfurador ou furadeira ou ate uma chave de venda que fure a placa
  • Fita adesiva
  • Esquema da placa
  • Caneta de retroprojetor ou de escrever em CD (a que uso)

     Imprima o documento do Bertola, precisamos do desenho da placa de CI para transferir para a placa de Cobre.

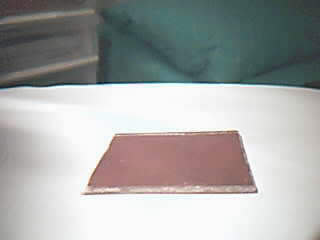

     A placa de cobre virgem:


     Corte a placa com o kit de corte (recomendo) ou serra. Após o corte se você tiver uma lixa de um acabamento para nao ficar feia como essa aí de cima.

     Limpando a placa:

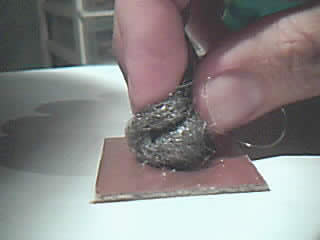

     E necessário limpar a placa com palha de aço fina, tipo bombril. Eu limpo a seco, sem agua ou detergente, pois não precisamos um placa tão lisinha como para transferência de etiqueta ou Easy Peel.

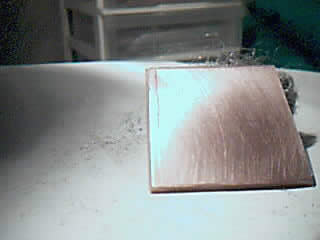

     Limpa ela fica assim:


     Preparando para desenhar:

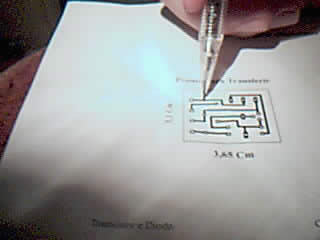

     Para me ajudar na hora de traçar as trilhas eu cubro o desenho com lapiseira.

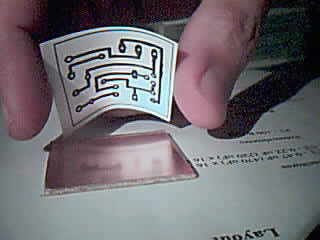

     Depois coloco o desenho no lado da transferência em cima da placa.

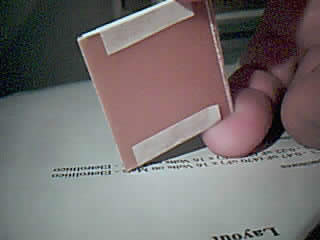

     Com a fita crepe colo o desenho na placa.


     Perfurando:

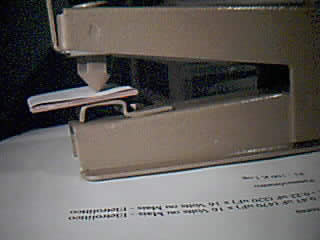

     Eu usei o perfurador do kit, mas você pode furar com uma furadeira e uma broca fina para metal.

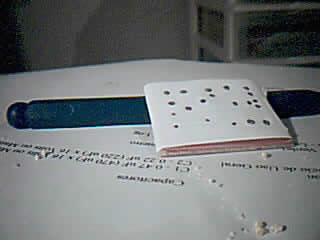

     Ela perfurada fica assim. Reparem que marquei com a lapiseira o lugar dos buracos antes de furar, assim não preciso ficar procurando o lugar para furar.

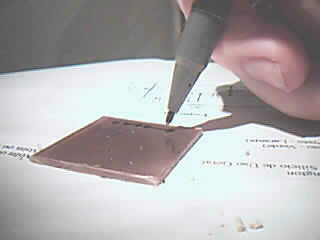

     Desenhando as trilhas:

     Já com os buracos nos lugares certos, faça uma bolinha no lugar aonde ficará o componente e depois ligue os pontos com as trilhas observando o desenho do tutorial do Bertola. Como escrevi com a lapiseira por cima do desenho ficaram algumas marcas da trilha no cobre, para ligar os pontos use uma régua tendo o cuidado para não estragar as trilhas feitas anteriormente.

     Caso faça alguma trilha errada basta raspar a caneta com um estilete, quando corroer o cobre raspado sai junto com o resto.

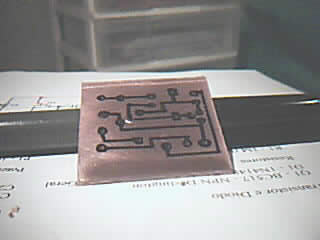

     A placa traçada fica assim:


     Para corroer a placa siga o artigo do Maurício que explica perfeitamante como se faz.

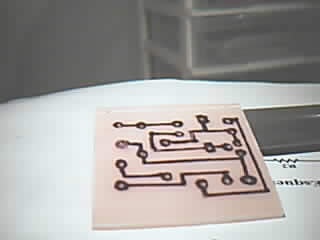

     Nossa placa corroída ainda com a tinta da caneta:

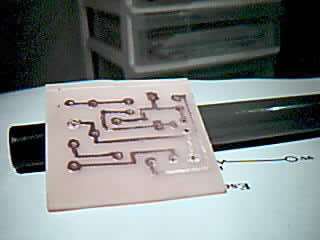

     Removi a tinta com a mesma palha de aço que limpei o cobre no início do artigo, só que molhada e com um pouco de detergente, depois passei agua e sequei com um toalha de papel.


     Concluindo:

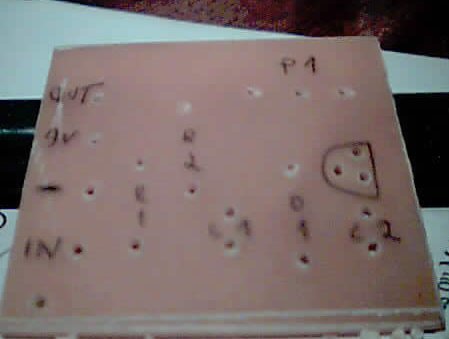

     Temos nossa placa pronta para soldar, mas para facilitar eu sempre escrevo o nome dos componentes, posição dos transistores, CI e diodos. Facilita na hora de montar e depois dar a manutenção.


     Tenho certeza que você se divertiu muito fazendo sua placa do seu primeiro projeto; solde os componentes e tenha o prazer único de ouvir o som de equipamento feito por você mesmo.
