Millenium Bypass 2 & 1 Plus
Autor: Bruno C. Bicalho (visioncb)

     Existem vários tipos de bypass, este artigo é dedicado ao Millenium Bypass por R.G. Keen (http://www.geofex.com) criado com o intuito de ser utilizado para quém não consegue ter em mãos os raros e caros 3PDT.

     Existindo tipos que contém buffer e true bypass, a idéia aqui é manter o sinal totalmente fora do circuito do efeito, mantendo o timbre o mais longe possível de alterações no som.

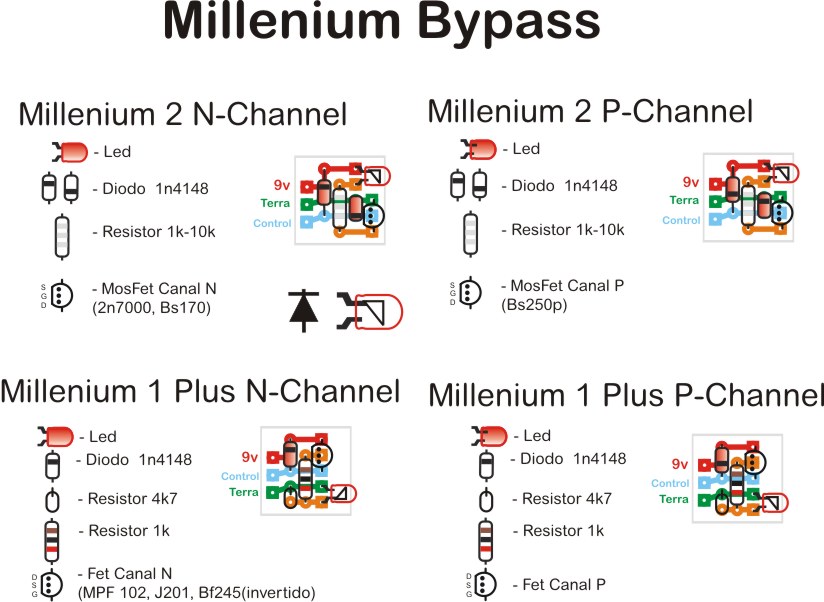

     Disponibilizo aqui ao site alguns layouts de dois Milleniuns, 1 Plus e 2, utilizando cada tipo de FET, canal N ou P.

     Os Layouts não possuem furo especial para base de chassi, foram projetadas exclusivamente para o próprio led segurar a plaquinha, isso é possível graças ao tamanho mínimo da placa, tendo menos de dois centimetros.

     Conceito:

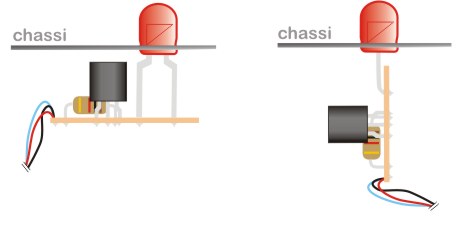

     Preferi desse modo pois um dos receios da Millenium era ter de ter uma placa a mais para se preocupar de como colocar na caixa, então você pode usar o Led como base para segurar a placa soldando o Led direto á placa, deixando a placa tanto na horizontal quanto na vertical, pode até mesmo usar um jumper e ligar direto á chave DPDT ou simplesmente prendendo na base, fica na sua escolha.


     Considerações: Observem bem o tipo e os pinos do FET que você for usar, eu, pessoalmente, prefiro ao Millenium 2 por ser mais aprimorado e utilizo 2n7000, atenção pessoal! Muitas Milleniuns podem não funcionar pelo simples fato da pinagem dos Fets e pelo tipo de seu Canal.

     Se for necessário deite o transistor e/ou deixe o diodo em pé, assim também com o resistor, que pode ser de 1/4w ou 1/8w (1/8w recomendado).

     Considere também uma outra versão da millenium do site feita com chaveamento por CI Millenium 2 com 4049, disponível neste artigo.

     Montagem:

     Baixe os layouts para transferência aqui.


     ATENÇÃO: Se por acaso, mesmo com os resistores de prevenção de POPs você ainda encontra-se com este estorvo, é sugerido esta ligação, ligando um resistor entre a saída do efeito em relação ao terra,  olhe bem, saída do efeito, não do jack out, assim desta forma:


     Você pode soldar no lado cobreado mesmo, caso não haja espaço para outros furos na placa.

     Considerações:

     Não se preocupe com inseguranças quanto à perda de timbre, a millenium fica fora do sinal quanto em modo bypass, enquanto em modo efeito o circuito do efeito pode corrigir isso.

     A millenium foi projetada a partir do bypass criado no RAT, sendo a idéia inicial da Millenium conseguir true bypass e led com DPDTs sem depender das 3PDTs.

     Várias versões foram sendo criadas ou aprimoradas, e várias vieram a ser famosas, sendo as mais utilizadas as Millenium 1 Plus e a 2.

     Como muitos não conseguem ter em mãos os MOSFETs necessários para o funcionamento da Millenium 2 ainda pode-se usar a Millenium 1 Plus, sendo a principal diferença característica o led não apagar totalmente quando deveria estar em bypass. Na Millenium Plus isso é corrigido, tendo um resistor a mais entre os pinos do LED.

     Os dois tipos tem características de quando acionado o led acende do apagado ao aceso em questão de meio segundo a quase um segundo, dando um efeito até interessante e bonito, pois dá uma sensação de "fading".

     Para conhecer mais sobre o Millenium Bypass, sua história e esquemas leia este artigo.

     Dedicação e consideração ao Morpheus, pela iniciativa pela criação de layouts das Milleniums.
