Mini Amp 0,5W - 9V
Autor: Filipe Pinheiro Marcato (Mr. Riffs)

     Olá pessoal, é muito interessante ter um amplificador de baixa potência para poder ensaiar de madrugada, testar pedais, muito útil por ser bem portátil e compacto! Algo bem simples, com qualidade e de muita utilidade!

     É por isso que hoje venho contribuir com um ótimo projeto que encontrei pela internet! Trata-se de um amplificador de 500mW que pode ser alimentado por uma fonte ou simples bateria 9v e utiliza os famosos bc548 e bc558.

     O projeto do Miniamp é nível bem simples, podendo ser uma boa chamada para quem quer experiência com amplificadores, mesmo sendo bem básico.

     Aqui está o pdf com imagem e layout do projeto.


Esquema do projeto. Bem simples, não?

     Vamos à lista de materiais:


     Depois de confeccionar sua placa de circuito impresso de acordo com algum dos tutoriais do site vamos começar a soldar:

     Em primeiro lugar, nesta ordem, solde os resistores de R1 a R17:


     Depois os capacitores Eletrolíticos e tântalo C7, C8 e C1:


     Depois os capacitores de Poliéster e Cerâmicos:

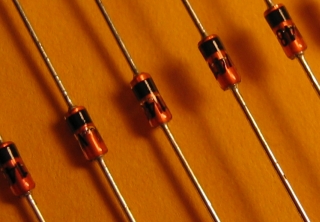

     Depois os Diodos:


     Depois os transistores:


     Depois solde o led, as chaves, fios, potenciômetros, trimpots da placa, terminais do auto-falante, Jack, conectores, etc.

     Chegou à hora de ajustar os trimpots:

     Ligue o amplificador e coloque o potenciômetro R15 em posição que o volume seja máximo, e com uma chave de fenda ajuste o trimpot R9 para obter melhor volume.

     Depois ajuste o trimpot R11 para obter maior volume e sensibilidade do circuito.

     E, finalmente, ajuste o trimpot R14 para obter menor distorção e maior volume.

     Por enquanto estou sem fotos da montagem, pois não tenho câmera! Se alguém realizar a montagem mande as fotos no meu e-mail: filipemarcato@hotmail.com para assim complementarmos o tutorial!
