Mini-Mixer pra PC
Autor: Alisson Assunpção

     Olá pessoal, com uma boa pesquisa e com as informações deste projeto, resolvi criar algo que atendesse as minhas necessidades nas gravações. o Case Mixer partiu de um circuito publicado no site GGG (General Guitar Gadgets – www.generalguitargadgets.com) e com a idéia de adaptá-lo ao meu gabinete do computador.

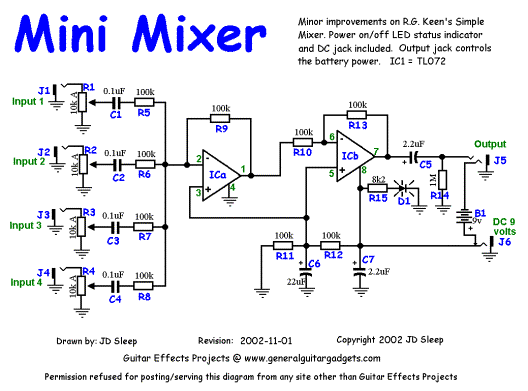

     O circuito está abaixo:

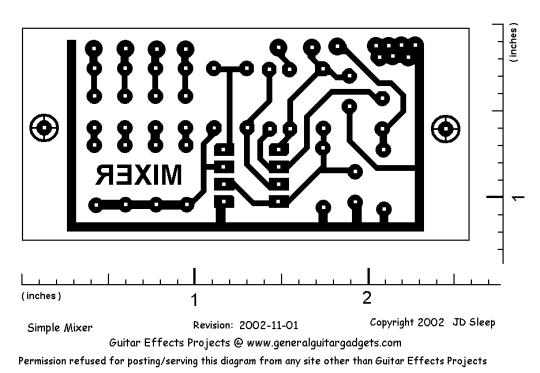

     Abaixo a placa pronta para ser transferida:

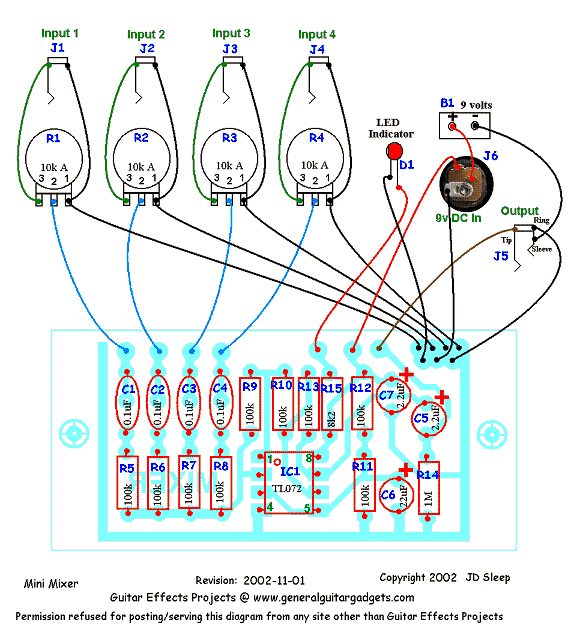

     O layout das ligações:


     Lista de materiais:

     Diversos:

  • 1- Carcaça de leitor de cd
  • 1- Tampa do compartimento (baia) do gabinete
  • 4- knobs
  • 1- led alto brilho
  • 1- soquete de led
  • 1- chave de dois estágios (palanquinha)
  • 4- jacks p10 mono - normal
  • 4- pot de 10K-A
  • 1- conector molex femea
  • 1- soquete para ci
  • 1- CI TL072

     Capacitores:

  • 4- 0.1 uF (cerâmico ou poliester)
  • 2- 2.2 uF (eletrolítico)
  • 1- 22uf (eletro)

     Resistores:

  • 9- 100k
  • 1- 8k2
  • 1- 1m

     Bom, eu fiz algumas mudanças no circuito para que ele se adaptasse as minhas necessidades, tais como a eliminação do clip de bateria, o jack p4 (fonte) e as ligações da saída.

     Vamos aos componentes:

Led


Soquete do led


Potenciômetros de 10K-A


Circuitos Integrados TL072


Resistores


Chave de dois estágios (palanquinha)


Jacks P10


Knobs


Soquete para Circuito Integrado


Capacitores Cerâmicos

     Construção

Imagem da tampa que vai ser furada

     Na imagem abaixo estou marcando onde fazer as furações.

     Note que os pontos vermelhos são onde vai ficar o led (acima) e a chave para ligar o circuito (abaixo).



Fazendo furos em uma tampa para teste


Com os componentes em suas posições


Imagem frontal do projeto

     Hora de colocar a mão na massa e construir a placa.

     OBS: Como sugestão, peço que antes de tentar construir o case mixer, dê uma olhada nos tutoriais de como construir uma pci.



Preparando para cortar a placa


Onde o mixer será alojado


Visão frontal do projeto


Montoeira de fio...


Visão interna


Mais uma foto


Que chique, não?

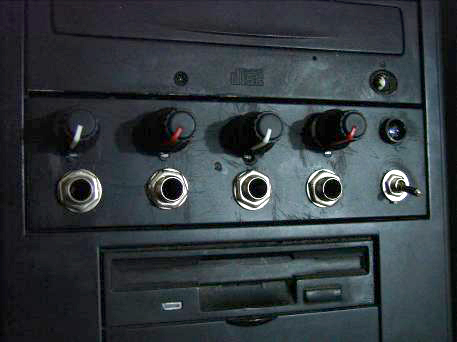

Projeto concluído.

     Bom, espero que eu tenha contribuído com essa minha idéia e que ela seja útil para mais pessoas. Gostei bastante do meu projeto e qualquer dúvida meu msn é alisson_sa@ibest.com.br

     Agradeço ao pessoal do Handmades por disponibilizarem tantas informações valiosas.
