MXR Distortion +
Autor: Ivo Andreotti

     Irei tentar explicar como fiz meu primeiro pedal: o Distortion Plus da MXR.

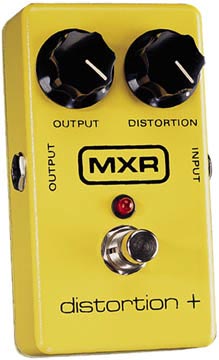

     Escolhi este pedal pois foi o mais fácil que pude achar e, além disso, conhecia o som, que me agradava e muito, e conhecia o preço, um absurdo.

     Como nunca tinha feito nada relacionado a eletrônica antes resolvi sair lendo tudo o que achava sobre o assunto. Isto me foi muito útil, e recomendo a todos que leiam dúvidas de outros usuários e tudo o mais, porque elas surgem e com muita freqüência.

     A primeira coisa que fiz foi pegar a lista de componentes. Como utilizei o esquema do Tonepad, eles já estão bem especificados e e só dar uma olhada.

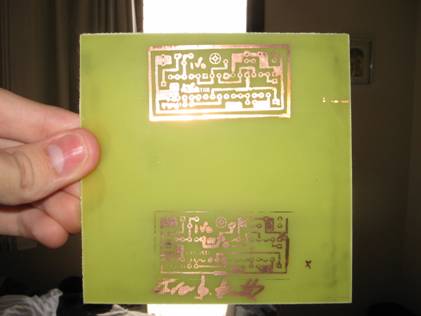

     Depois de comprar tudo, inclusive a DPDT, fiz a PCI utilizando transparência e xerox. Ficou feio e amador e é por isso recomendo o glossy. Procure sempre deixar uma pequena borda de placa em volta do circuito para eventuais furos, parafusos, colas e etc. Mas não precisa ser muito. Olhe o tanto que desperdicei por falta de experiência.


     Outra dica é utilizar placa de fenolite. Além de mais baratas são mais fáceis de furar. Esta mostrada é de fibra de vidro e tem maior qualidade porem é uma dor de cabeça para furar. Furadores manuais não conseguem (o punção entorta) e brocas gastam rápido.

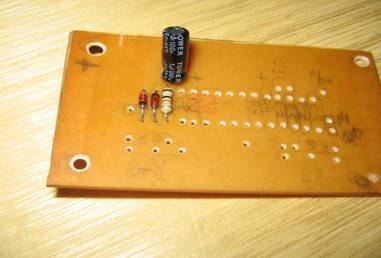

     Depois de ter corroído a placa soldei todos os componentes! Escrever na placa os lugares dos componentes é uma mão na roda. Depois de tudo escrito:


     Muita atenção nessa hora. Recomendo fazer algumas soldas, parar, tomar um suco, assistir tv e voltar ao trabalho. Depois de muitas soldas seguidas você começa a fazer um trabalho meio porco e isso vai causar muitos problemas, pois é horrível ter que corrigir depois. É melhor fazer bem feito de primeira!

     Outra dica é: depois de cada solda conferir se está bem feita e se não está dando curto com nada, para não ter que ficar revendo uma por uma depois de pronta, o que é muito chato.

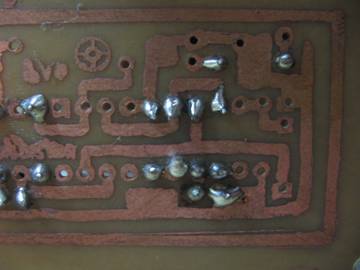

     Não deixe as soldas tão “gordas” como acima, e verifique se elas não estão frias (sem brilho e enrugadas).

     Para soldar os fios sempre utilize fios para eletrônica, maleáveis e resistentes. Usei fio de telefone mas eles são duros e quebram muito fácil (tive que refazer toda a fiação).

     E para evitar dor de cabeça desencape bem pouco nas duas pontas, para os fiozinhos de cobre ficarem apenas dentro dos furos e na parte em que você irá soldar. Caso contrário esses “cabelinhos” podem encostar em outros lugares e causarem curto!

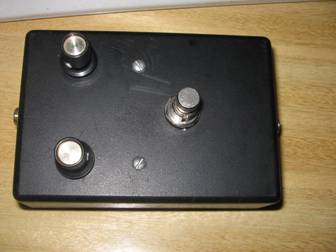

     Depois escolhi a caixinha. Sempre escolham uma caixinha resistente e com espaço suficiente. Meçam e remeçam 500 vezes, porque depois de tudo pronto você não vai querer refazer tudo em outra caixinha.

     Agora forre ela usando papel alumínio e cola branca. Atenção: não deixe o aluminio sobrando nas laterais pois ele irá rasgar. Tentei soldar 1000 vezes no alumínio mas não ficava muito forte, então a solução que encontrei foi colocar um parafuso esmagando o fio desencapado com o alumínio, criando assim o contato.


     O suporte para a placa fiz com madeira como pode ser visto. Ficou muito bom, porém dá mais trabalho. Esse suporte pode ser feito usando cola quente ou com parafusos, se já existirem lugar para eles na caixa.

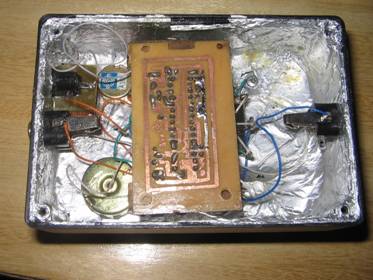

     Depois de tudo fixado ela ficou assim por dentro (na tampa coloquei um acetato para isolá-la das soldas).




     Ele funcionou legal, só que no momento não está funcionando. Te tentei fazer umas modificações e ele ficou mudo (deve ser algum curto).

     Dúvidas sempre surgirão, e não tenham vergonha de perguntar. É claro que sempre vão ter pessoas que vão rir, ou vão explicar de má vontade, mas não desista. Uma solução é perguntar aqui no fórum do handmades onde sempre somos bem tratados e respondidos com rapidez!
