Orange Squeezer
Autor: Barci (24/08/2005)

     O Orange Squeezer (em português: espremedor de laranja) é um pedal de compressão muito simples mas com a característica de não alterar o timbre do instrumento e sem distorção, diferentemente de vários pedais caros e complexos que encontramos à venda. Se você quer um pedal de compressão que só faça compressão e não tem paciência de ficar regulando muitos botões, esse é seu pedal!

     Um pouco de história


     O pedal original não era um pedal! Era plugado na guitarra e tinha um botão de liga e desliga. Apesar de parecer estranho, a simplicidade do circuito permite isso. Foi criado por Daniel Armstrong e foi muito bem sucedido e imitado por muitos.

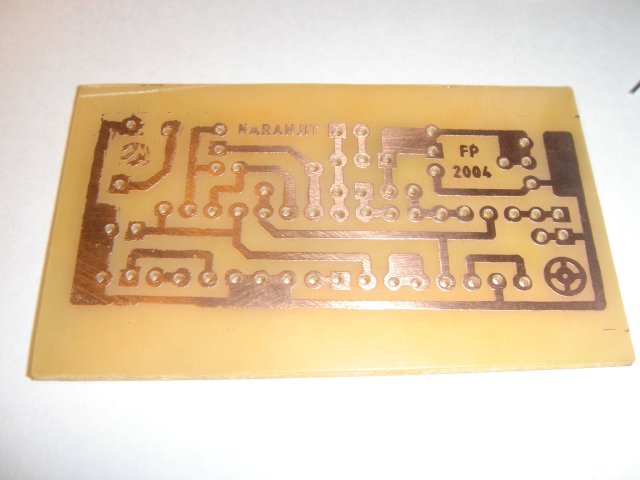

     O projeto é o que está no Tonepad. Como sempre recomendo baixar o pdf com  o esquema e placa a ser feita. Nesse projeto experimentei a chave 3PDT. Um compressor sem LED me parece um pouco estranho.

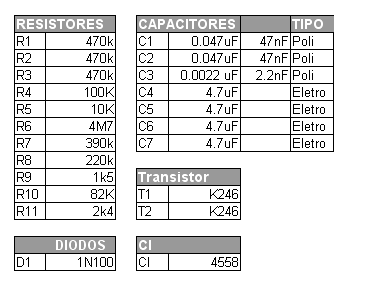

     Para facilitar segue a tabela de componentes:


     Além disso, também será necessário:

  • 1 Jack J10 stéreo
  • 1 Jack J10 mono
  • fio colorido
  • 1 potenciômetro de 10K-A (log)
  • 1 Trimpot 10k
  • 1 Soquete para CI de 8 terminais
  • 1 Chave 3PDT
  • 1 LED
  • 1 resistor de 4K7
  • 1 Conector para Bateria
  • 1 Conector para Fonte

     Nesse projeto irei utilizar o MOD para baixo e não para guitarra, mudando-se os seguintes componentes:

  • C4: 10uF
  • C5: 1uF

     Foto dos componentes:


     A página do Tonepad sugere que se troque o resistor R8 de 220K por um de 200K para o baixo não distorcer. Testando em um Music Man Sting Ray ativo não percebi nehuma distorcão com o resistor original.

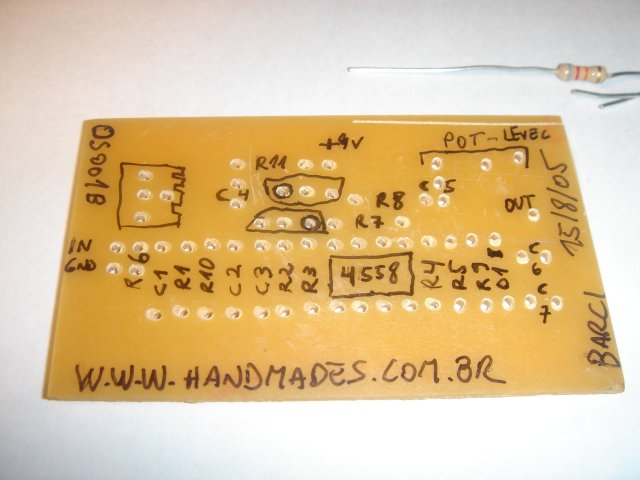

     Minha sugestão é você identificar os componentes e numerar a placa de CI conforme a tabela acima. Facilita em muito a instalação e substituição de componentes. Aproveite e assine sua obra de arte! Usei uma caneta de retroprojetor com ponta ultrafina.

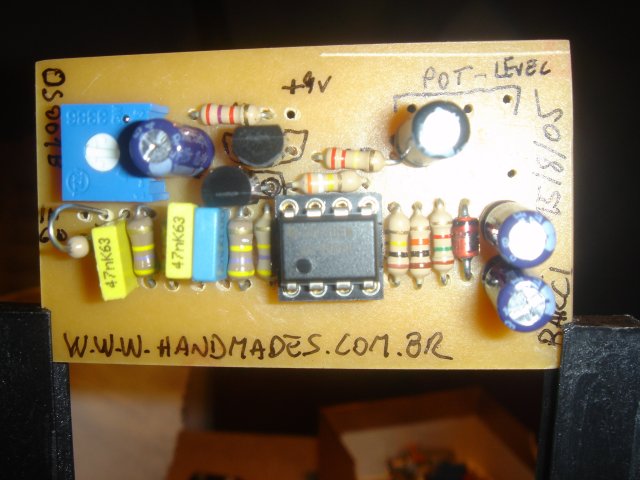

     A placa com os componentes fica assim:


     Para quem montou o Mini fuzz não terá dificuldades para soldar os componentes desse projeto.

     Agora vamos a parte mais complicada do projeto: a chave 3PDT. Aqui não fiz me baseando em nehum projeto pois não gostei de nada que encontei. O Joevai me ajudou a projetar uma solução bem simples baseada na DPDT usada no site.

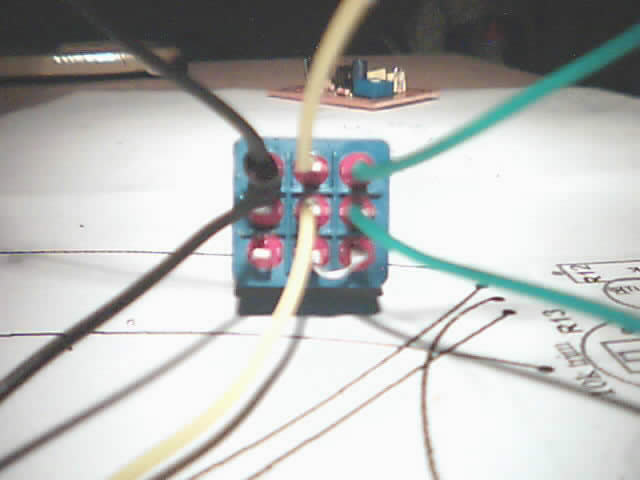

     Os fios amarelos são relativos a entrada de som no circuito sendo que ligamos o fio da placa na placa e o de entrada no conector de entrada aonde você pluga o cabo da guitarra/baixo. Os verdes já são os sons processados e de saída do pedal. Um você liga na placa e o outro no conector de saída.

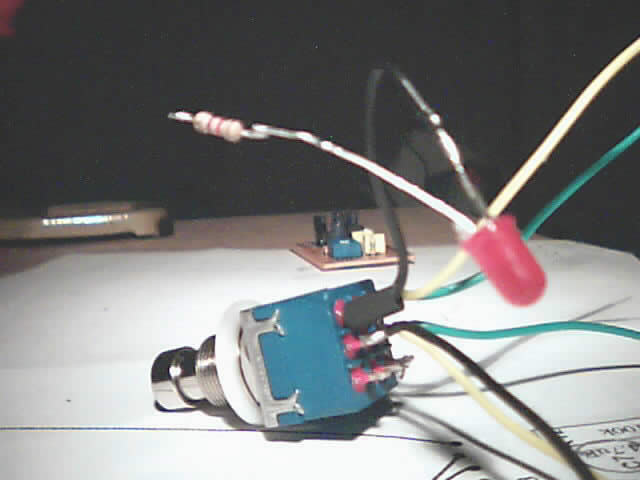

     Abaixo podemos observar um detalhe em relação ao led. Na perna positiva (a mais comprida) soldo um resistor de 4K7 e ligo um fio do positivo da fonte como se fosse uma extensão do positivo da placa (+). O outro fio (preto) que fica na parte de baixo da chave ligo no anel do conector (terra/neutro).


     Abaixo vemos os dois conectores apenas com os terra/neutro (azuis) ligados e com o conector de bateria ligado no pino stereo do conector de entrada. Os azuis ligamos um no outro conector um na placa e outro no conector da fonte.


     Depois da montagem regule o trimpot todo no sentido anti-horário. Ele serve para casar os transistores. Depois toque e vire um pouco no sentido horário para ver como fica o som. O meu ficou "1 minuto" da posicão inicial.

     Até a próxima.
