Fonte de 9V para pedais
Autor: Leandro Nakashima (nssa)

     Neste projeto iremos fazer uma fonte 9v estabilizada para alimentar pedais de efeito.

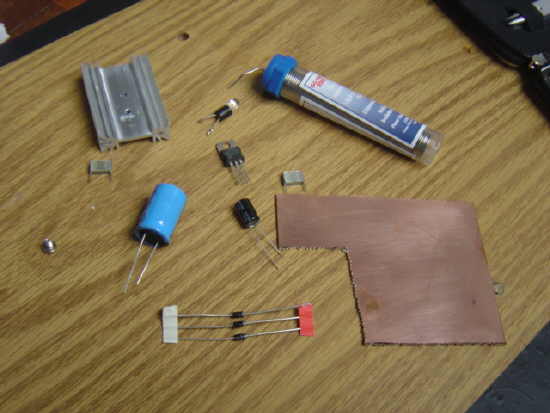

     Eis a lista de material:

  • 1 Transformador 110/220 - 12+12 1A
  • 1 Capacitor 2200uF por 35v
  • 1 Capacitor 100uF por 35v
  • 2 Capacitores 100nF por 35v
  • 3 / 5 Diodos 1N400X (vai depender do enrolamento do transformador)
  • Regulador 9V 7809
  • Dispassador (Importantíssimo!)
  • Led
  • Resistor 4k7


     O transformador


     Identificando o transformador

     Muitos tem dificudades em identificar o transformador pois suas características variam de fabricante para fabricante. No meu caso estou usando um transformador da marca Hayonik.

     A primeita coisa para se descobrir é qual é o enrolamento primário e o enrolamento secundário. O enrolamento primário é onde entra a rede elétrica (110/220V) e o enrolamento secundário é o lado em que sai a tensão (12V, no nosso caso). Essas informações estão descritas no próprio transformador.

Enrolamento Primário

     0-127-220: Se a sua rede elétrica for 110V, solde os fios na voltagem correspondente. No meu caso a rede elétrica é de 110V, então soldei no fio preto (0) e no fio azul (127). Se a minha rede elétrica fosse 220V eu soldaria no fio preto (0) e no fio vermelho (220). Pode-se também usar uma chave SPDT para fazer seleção de voltagem entre 110V ou 220V.

Enrolamento Secundário

     No secundário é onde sai os fios para serem soldados na PCB. Dependendo do enrolamento do transformador podem haver 2 ou 3 fios. É aí que entra o número de diodos. Para transformadores com 3 fios no secundário se usam apenas 2 diodos na retificação. Já para os que tem apenas 2 fios são usados 4 diodos.

     Observe as imagens.

3 Fios


2 Fios

     Importante: TODOS OS FIOS DO TRANSFORMADOR QUE NÃO FOREM UTILIZADOS DEVEM SER ISOLADOS!

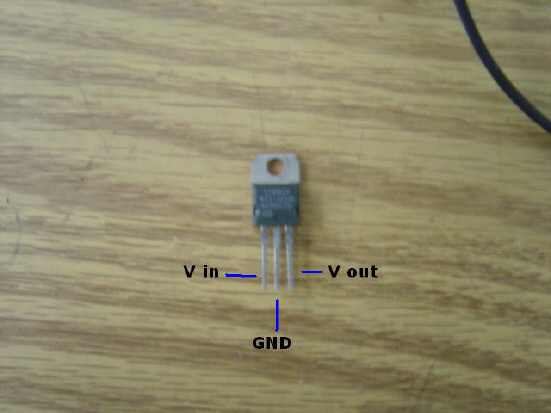

     O Regulador:

      Aqui está o grande segredo do projeto! Ele faz o papel de filtrar as impurezas e eliminar os ruidos.


     Para adiantar o processo coloquei o percloreto em banho maria, assim a corrosão é mais rápida.


     Corroendo a placa

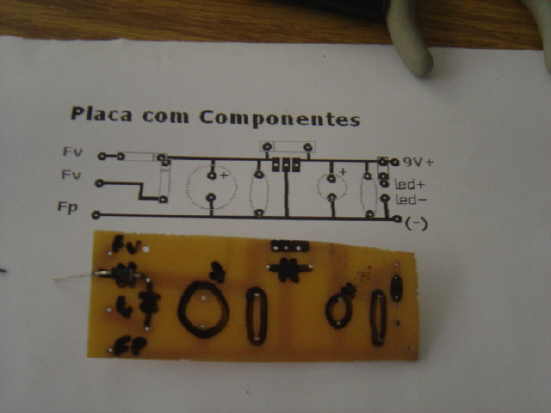

     Para me localizar desenhei na parte de traz da PCB a posição e polaridade dos componentes.

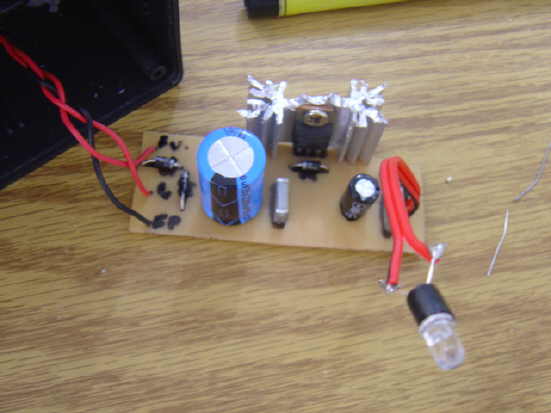

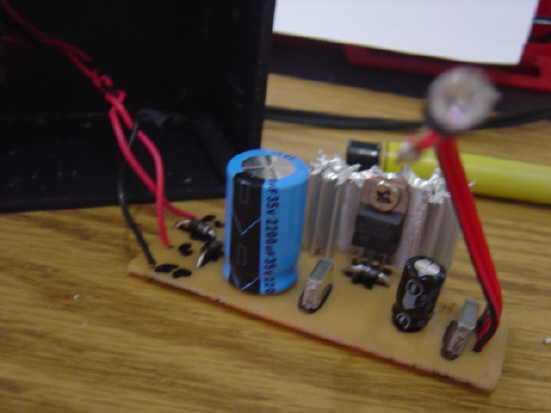

     Placa com todos os componentes soldados! Reparem o dispassador no regulador. O dispassador é muito importante pois o regulador esquenta muito e pode queimar se não houver algo para ajudá-lo a eliminar o calor.

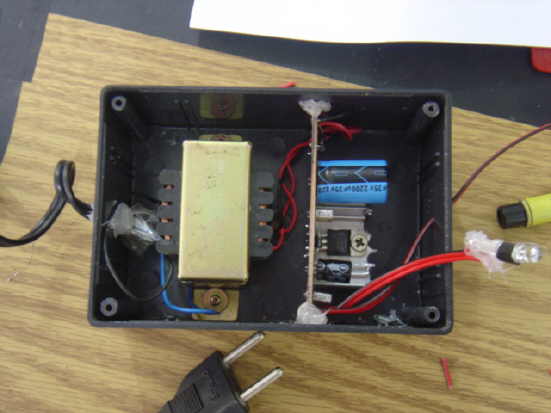

     Dentro da caixa. Reparem o transformador preso.

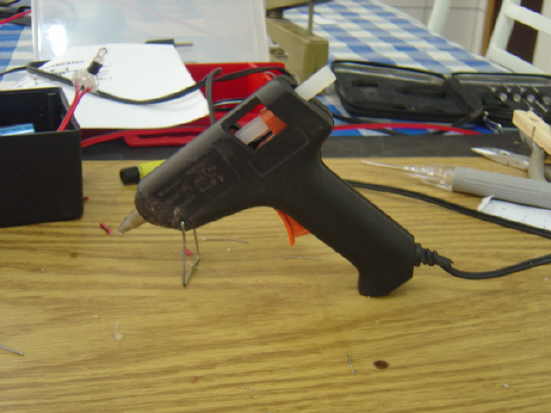

     Para fixar a PCB usei cola quente. É muito boa para dar acabamento e isolar fios soltos.

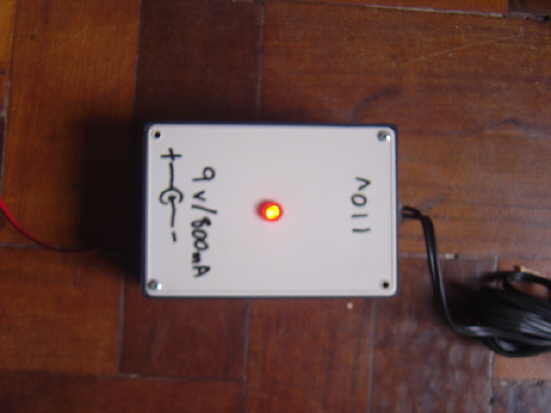

     Pronto!

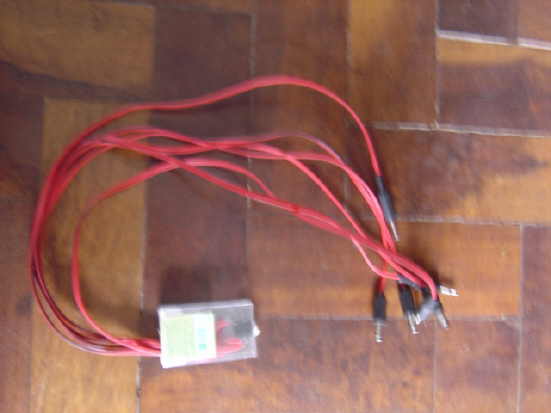

     Agora a fonte está funcionando! No meu caso usei um transformador que gera 800mA de corrente. Isso dá para alimentar em média 8 pedais. Lembrando que sempre há a informação do consumo do pedal na carcaça ou no manual.


     Tome muito cuidado com a polarização! A maioria dos pedais tem o negativo (-) no centro e o positivo (+) no lado de fora!

     NADA, NADA, NADA MESMO DEVE TOCAR NO DISSPADOR! Ele está conectado eletricamente ao GND (terra). Então deve-se evitar contato elétrico entre ele e qualquer outro fio solto ou algo do gênero que não seja GND.

     Aqui temos o projeto da fonte de 9V feito pelo Villian baseado no projeto do NSSA.
