Olá pessoal, nesta modificação, nada mais será necessário do que um jack mono de três pinos para soldagem e dois fios.

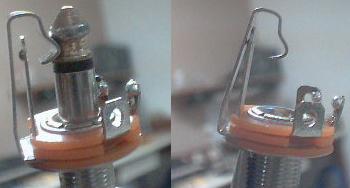

O Jack: Repare, que neste jack mono, há uma haste junto ao grampo alí do sinal do conector, que desfaz o contato quando plugado o cabo da guitarra, e refaz o contato quando se retira o plug.
Neste jack, temos que o pino do meio, é o contato do grampo grandão, aquele que encaixa na cabecinha do plug P10, o pino à esquerda, este que está aqui na frente da foto, é o contato daquela haste que encosta no grampo quando desplugado o P10 e por fim temos o pino da direita, aquele que você vê lá atrás da foto, este pino é o contato do negativo, é ele que faz contato com o “buraco” do Jack, onde tem a rosca do jack também.
Vamos então à modificação:

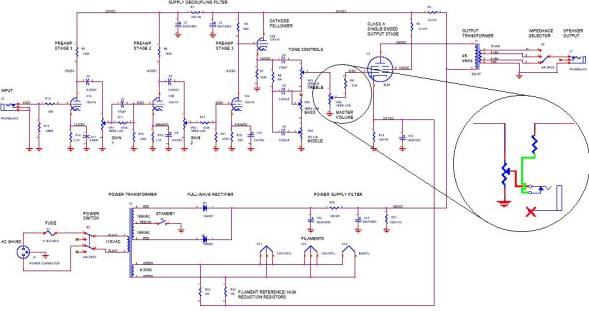

A idéia aqui, é fazer essa modificação após o potenciômetro de volume master do Hi-octane, como você pode observar na figura acima. A idéia aqui, é que quando este jack de Pré-out estiver sem nenhum conector P10, o grampo, junto com a haste que encosta no mesmo, farão o contado, fazendo com que tudo funcione da forma original, e quando você plugar um cabo P10 neste jack, o caminho original é quebrado, fazendo com que o sinal venha inteiramente pelo jack, e fazendo com que o sinal não chegue mais à válvula de potência.
Vamos então localizar físicamente como e onde fazer essas ligações.

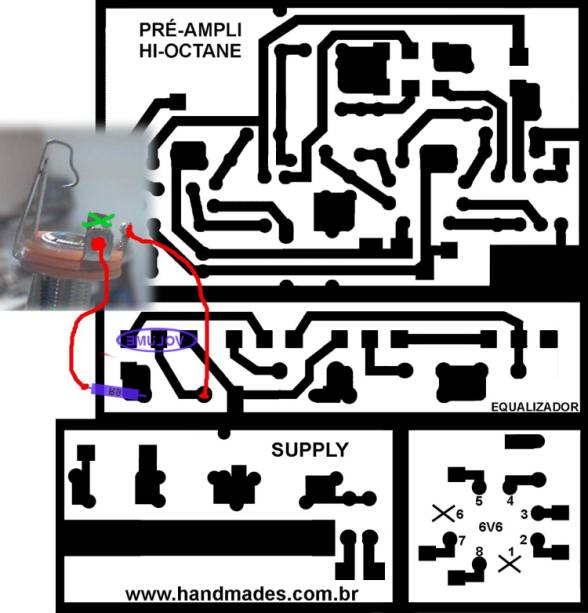

Você deverá simplesmente dessoldar uma das perninhas do Resistor e soldar esta perninha dele junto à um fio. Este fio terá sua outra ponta soldada à perna esquerda do jack, aquela que fica encostada no grampo grande. Após isto, você deverá soldar um fio ali aonde você desoldou o resistor, e soldar sua outra ponta na perna do meio do jack, a perna do grampo grande. Está pronto, agora é só plugar um cabo normal de guitarra no pré-out (jack novo), e plugar a outra ponta em um amplificador qualquer que você terá o pré valvulado do Hi-octane na potência maior de seu amplificador.
Lembro que para usar o Hi-octane do modo normal, é necessário a retirada do plug P10 do jack do pré-out...
Veja as fotos detalhadas do pré-out montado:
Detalhe do resistor levantado com o fio soldado
Detalhe do jack usado (note que o negativo está isolado)
O jack visto de cima
Vista de todo amplificador. Perceba que o fio verde é a ligação do pré-out
Abraços e boa sorte a todos...
