Tremulus Lune (Lunar)
Autor: FabioFisica

     Estava a fim de contribuir de alguma forma com o bom site que é o handmade.com.br e pensei em um projeto de booster ou de um drive mas me veio à idéia um trêmolo que montei, ficou show e não sai do meu set nem por 500 pratas (ah... duvido muito!).

     Já montei algumas poucas coisas com o pouco que sei de eletrônica (pouquíssimo mesmo). Para falar a verdade aprendi o que é um transistor fazendo esses projetos de pedais da rede.

O tremulus Lune da 4ms (esse não é o meu ainda)

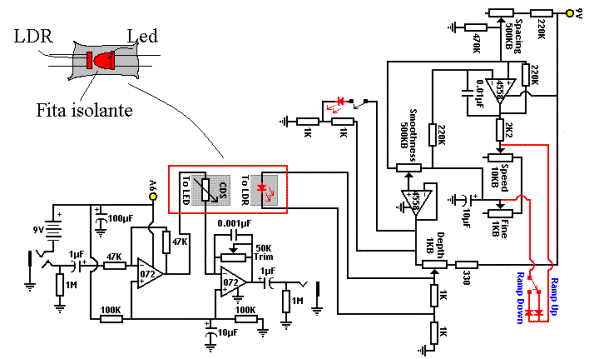

     O circuito

     O circuito é bem normal (se podemos dizer isso), e o efeito de tremer o sinal da guitarra (onda sonora) é abundantemente notável. Basicamente um CI (RC4558) oscila o led e o outro (TL072) faz um LDR alterar o som conforme a incidência da luz. Isso torna esse trêmolo macio em demasia e bem interessante para as baladas, porém com versatilidade para por as distorções.

     O diodo no interio do pedal pisca o tempo todo de acordo com o LFO, e essa luminosidade é captada pelo LDR e transmitida a estágios bem delicados pro som.

     LFO (todo tremulo tem um)

     O LFO (de Low frequency Oscilator, Oscilador de Baixa Freqüência), funciona como um vibrato ou tremolo, aumentando e abaixando o nível num ciclo contínuo. Podemos programar a velocidade (freqüência) da oscilação, sua intensidade e a forma da onda. Cada forma de onda faz o LFO variar o nível com um comportamento diferente. Por exemplo, a onda senoidal alterna o nível contínua e suavemente, enquanto que na onda quadrada o volume “salta” direto do nível máximo para o mínimo e vice-versa.


     Esse circuito é o original do site fuzz central http://fuzzcentral.tripod.com/

     A alteração

     A rampa (chave spdt) entra no circuito para modificar a intensidade de vibração da senóide "quadrada" do trêmolo.


     As ligações

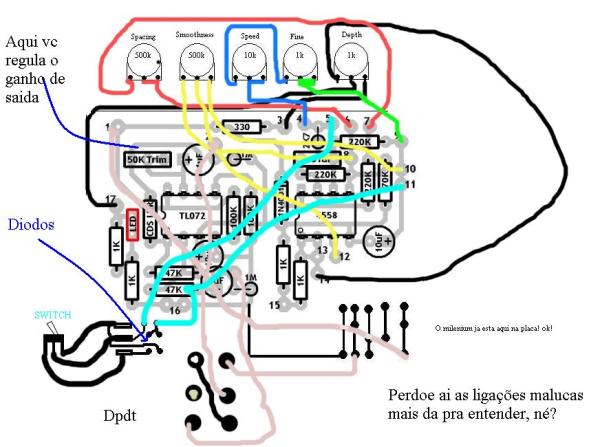

     O layout usado também foi do fuzz central, com a ajuda do amigo (do peito) Frankli (lá de traz dos montes, um brasileiro gente boa que ta morando em Portugal) fiz as ligações especificadas e os potenciômetros são ligados da seguinte forma:


     Observe que a placa do millenium Bypass já esta no layout.

     O meu trêmolo

Por dentro: Observe as modificações citadas acima.

     Loucura, não?

Por fora: Atente que a chave da rampa ficou bem posicionada e o led ficou bem preso na caixa (patola).

     Pedoe o led de alta definição e a foto, pois usei o scaner para as imagens acima.

     Desejo sorte a todos e para o pessoal do site um fote abraço e continuem assim, aumentando o conhecimento dos brasileiros.
