Zoom 505II & outras - Pedal de expressão Handmade

Autor: Betoknigth



Partimos do principio que um pedal de expressão nada mais é do que um pedal de volume dedicado, porém passivo.

Sabe-se que os pedais de volume passivos utilizam potenciômetros de valores 500K e 100K aleatoriamente de marca para marca.

Em uma pedaleira digital (como é este caso) o pedal de expressão não servirá apenas para controle de volume e sim para controle de incremento e decremento de nível de efeito (gain, chorus, flanger, pitch, etc.) isto somente é possível por que o pedal de expressão apenas envia para a pedaleira uma “referencia” de tensão e daí por diante ela se responsabiliza pelo resto, ou seja o sinal do seu instrumento musical não passa por dentro do pedal de expressão.Vamos ao circuito (simples demais pra falar a verdade...) (utilize potenciometro de valores entre 100K e 500K)

Vídeo de exemplo:

Imagine um potenciômetro de volume na saída de um pedal. É a mesma coisa. Observe...(volume do minifuzz que todo mundo conhece...)

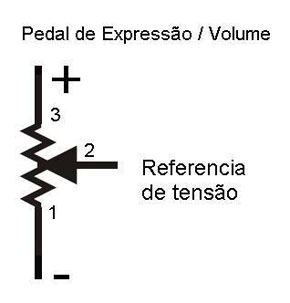

E o potenciômetro do pedal de expressão, praticamente a mesma coisa

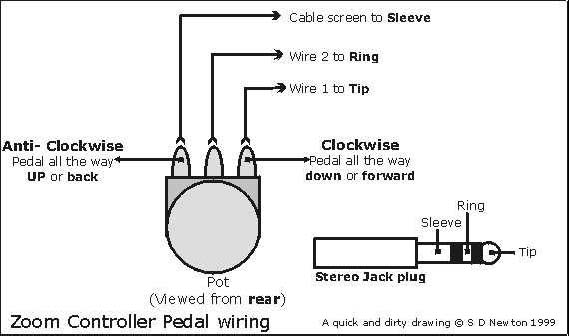

Com uma rápida busca no Google por “zoom 505 volume pedal” em “imagens” obtemos...

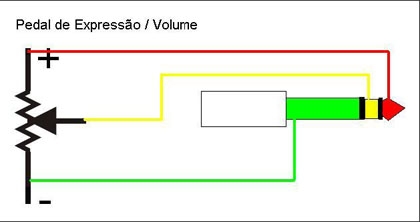

Logo devemos supor que o pino 1 irá na parte mais frontal do plugue, o pino no anel do meio e o pino 3 na parte maior de um plugue stéreo. Assim:

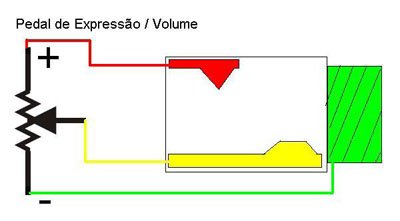

Porém um pedal de expressão pode ser usado como pedal de volume e, convenhamos, um pedaço de cabo pendurado não fica legal... Então devemos colocar este potenciômetro conectado a um Jack P10 e não em um Plugue P10. Portanto:

Utilizando um cabo stéreo fazemos a conexão entre o pedal e a ZOOM.

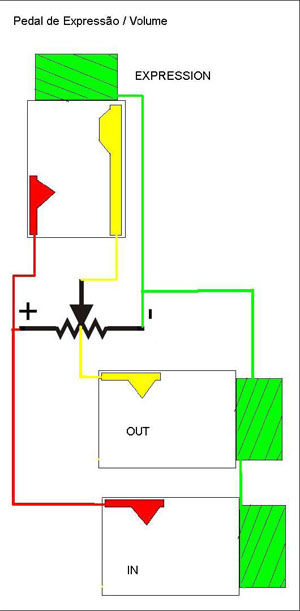

Porém podemos adicionar mais dois Jacks P10 mono e transformá-lo em um pedal de volume. Teremos então três entradas: "expression" "IN" e "OUT", sendo que a versatilidade do pedal está atrelada a condição de não poder serem usadas as duas opções ao mesmo tempo. Uu seja , ou é pedal de volume ou é pedal de expressão, Assim...

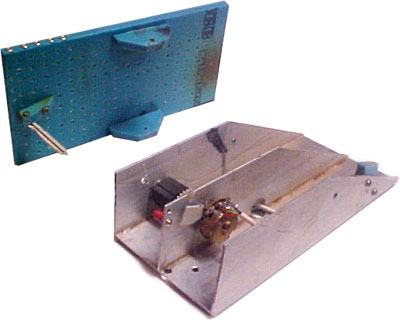

A parte mecânica, claro, sempre dá dor de cabeça... mas use sua criatividade para montar este passo. Talvez você consiga algo em empresas que beneficiam acrílico.

Se na ZOOM ficar invertido quando você acelera ou desacelera, basta trocar os fios dos pinos 1 e 3 e trocar a nomenclatura de IN e OUT um pelo outro. Ou mexer na parte mecânica.

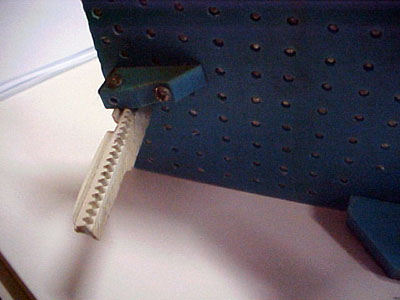

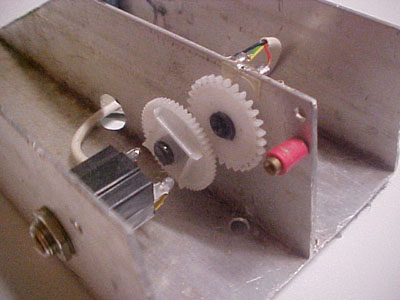

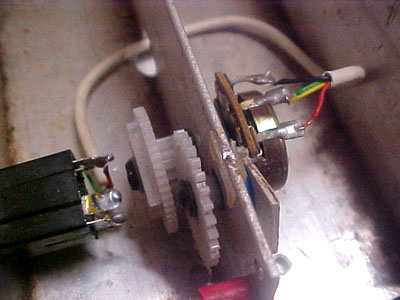

Uma dica “meia boca” de como fazer com o sistema dos Earnie Ball modo mais tosco.

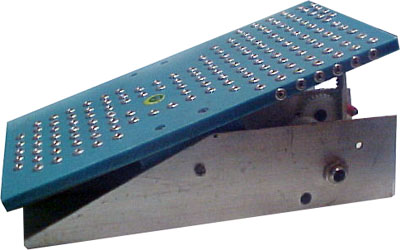

E a utilização.
