Autor Tópico: Fotos de Reformas em Amplificadores Valvulados  (Lida 24402 vezes)
Gfassuncao
Freqüente
**
Offline Offline

Mensagens: 430

Obrigado
-Dado: 44
-Recebido: 59


« Responder #30 : 31 de Julho de 2021, as 18:28:35 »


A tensão mais alta era utilizada nos modelos Duovox120 G e B , nos Duovox150 G e B, e nos Duovox240 G e B. Esses equipamentos eu evito, por se tratar de encrenca certa. Os Duovox100 e 50 têm fonte normal. O que torna a manutenção mais simples e que não danificam as válvulas de saída de forma rápida.

Matec, você tem alguma sugestão de melhoria na fonte de um Duovox 120B? Eu peguei um, e agora fiquei com medo. Testei os capacitores da fonte, com esses testadores da china, e tem 3 estragados. Posso confiar nesse testador?

Registrado
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.926

Obrigado
-Dado: 181
-Recebido: 836



« Responder #31 : 31 de Julho de 2021, as 19:16:33 »

Matec, você tem alguma sugestão de melhoria na fonte de um Duovox 120B? Eu peguei um, e agora fiquei com medo. Testei os capacitores da fonte, com esses testadores da china, e tem 3 estragados. Posso confiar nesse testador?

Olá. As soluções pra essa fonte não são simples nem baratas. Minha sugestão seria trocar/reformar os transformadores, pra que ficassem com as especificações dos transformadores dos Duovox100.

Trocar as válvulas pra el34 ou 6550 é uma opção cara, e não há garantia que o transformador de força vá suportar essa carga à mais.

Tem gente que faz um mod que utiliza só a fonte de 360v para tudo. Aí o amplificador vira um monstro de 30w com um som bem ruim.

Sobre os capacitores, é praxe trocar na menor suspeita. Com a tensão que beira os 750v pra potência, não dá pra ficar brincando.

 Smiley
Registrado
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.926

Obrigado
-Dado: 181
-Recebido: 836



« Responder #32 : 09 de Agosto de 2021, as 05:14:56 »

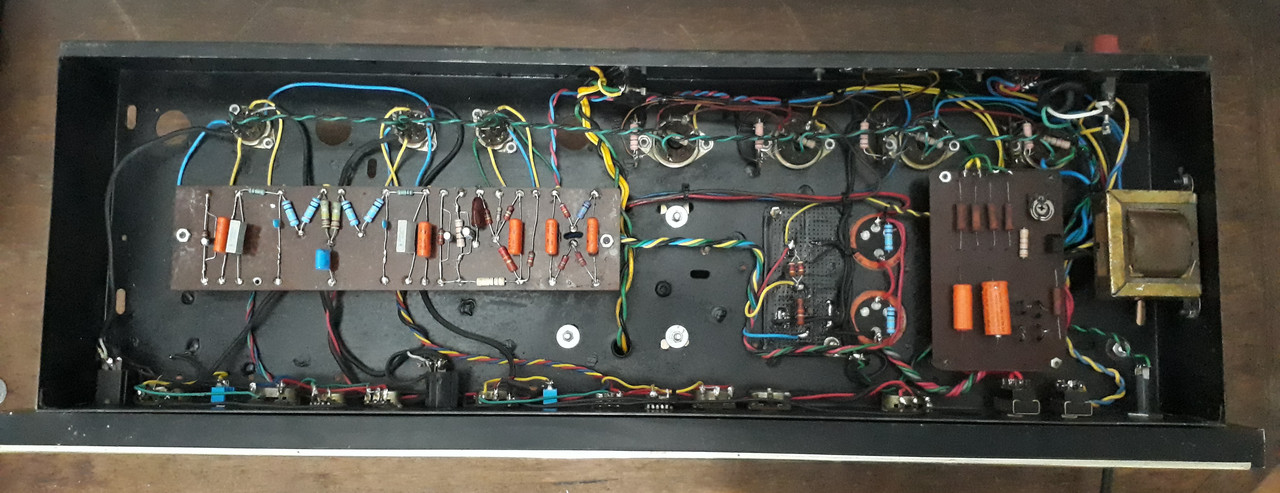

Terminando a parte da montagem e do trabalho de restauração. Só falta um gabinete novo, que deve sair logo mais:










Por mais que se tente, ainda é muito fio. Um projeto específico deixaria os componentes mais bem organizados e as ligações mais curtas. Mas é um chassis multiuso.










Já está falando!

Registrado
bossman
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.285

Obrigado
-Dado: 1906
-Recebido: 456



« Responder #33 : 09 de Agosto de 2021, as 19:19:59 »

Posso ver um certo mojo...  Undecided Ahhh esses capacitores laranjas da SIEMENS ! Duram décadas ! São excelentes !  Bravo
Registrado

Ding-Ling things, low-cost = low protection! Nothing is foolproof
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.926

Obrigado
-Dado: 181
-Recebido: 836



« Responder #34 : 09 de Agosto de 2021, as 20:09:01 »

Posso ver um certo mojo...  Undecided Ahhh esses capacitores laranjas da SIEMENS ! Duram décadas ! São excelentes !  Bravo

Mojo? Não! Só confiabilidade. Os capacitores são testados mesmo assim.

 Wink
Registrado
