Como estou fazendo algumas reformas em vários amplificadores, em vez de contar uma história que se repete para cada um, vou postar algumas fotos , de antes, durante, e depois, e descrever alguns detalhes sobre o que foi feito. No mesmo estilo de outras postagens aqui. Quem quiser postar também sua reforma ou reconstrução, esteja à vontade.

Reforma de um Hi Fi Delta 405 estéreo

Problemas: Mau funcionamento geral, som baixo, aquecimento, distorções. Serviço: Troca de todos os capacitores, eletrolíticos e à óleo. Se os "sabe tudo de mojo" vissem o que capacitores à óleo acabam por fazer, nunca mais comprariam essa bomba relógio....






Nesse tipo de montagem, Ponto a Ponto, o melhor à se fazer é substituir peça por peça, para não haver engano sobre  a posição e o valor do componente.





Conforme vão sendo trocados os capacitores, os problemas vão desaparecendo. A maioria dos Cherrys acabam por perder o isolamento, fazendo com que passe tensão DC para a grade das válvulas. Um exemplo foi que a tensão da fonte estava em 240V. Após a troca dos eletrolíticos e dos capacitores à óleo, a tensão da fonte ficou estável em 340V... Huh?







Nestas últimas fotos, ainda faltavam trocar alguns resistores chamuscados e algum eletrolítico. Mas no final, foram todos trocados.

 Roqueiro



Registrado
bossman
Administrator
DIY Freak
*****
Offline Offline

Sexo: Masculino
Mensagens: 5.978

Obrigado
-Dado: 1674
-Recebido: 362



« Responder #1 : 05 de Dezembro de 2020, as 09:54:18 »

Se os "sabe tudo de mojo" vissem o que capacitores à óleo acabam por fazer, nunca mais comprariam essa bomba relógio....

Apenas capacitores CHERRY fazendo o que eles sabem de melhor, nada demais...  Toma na Cabeça  Cheesy

-----
Conforme vão sendo trocados os capacitores, os problemas vão desaparecendo. A maioria dos Cherrys acabam por perder o isolamento, fazendo com que passe tensão DC para a grade das válvulas. Um exemplo foi que a tensão da fonte estava em 240V. Após a troca dos eletrolíticos e dos capacitores à óleo, a tensão da fonte ficou estável em 340V... Huh?

Pena que no fórum não pode palavrão se não... eu seria até capaz de inventar algum bem feio pra xinga-los !  Bufando
« Última modificação: 05 de Dezembro de 2020, as 09:57:34 por bossman » Registrado

Ding-Ling things, low-cost, low protection. Verbis defectis musica incipit
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #2 : 02 de Fevereiro de 2021, as 18:45:51 »

Aqui uma reforma num Tremendão SL

Basicamente troca dos capacitores e de alguns resistores:

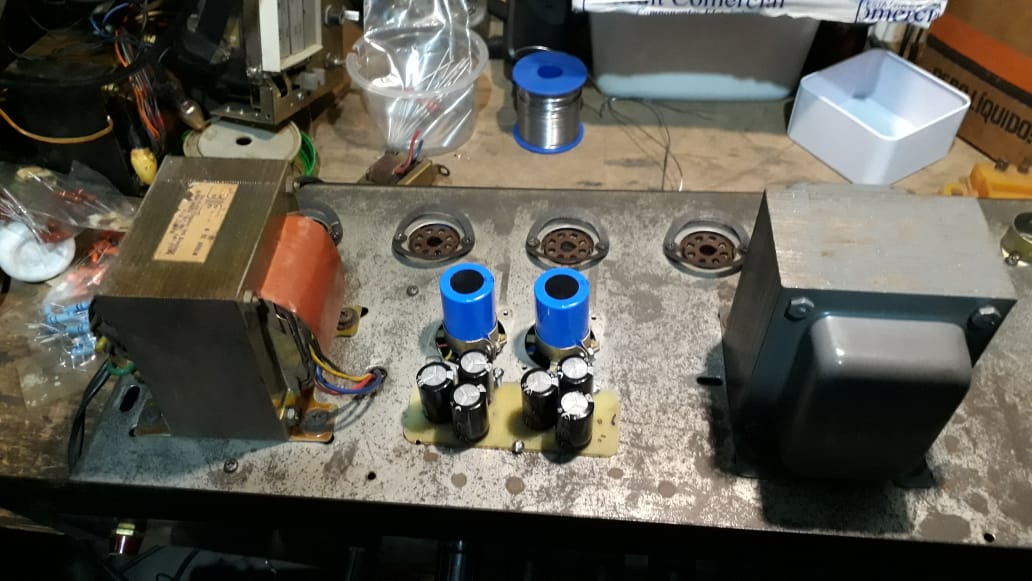

Todos os capacitores da fonte em série, para uma isolação de 700v, apesar deles trabalharem em 450v

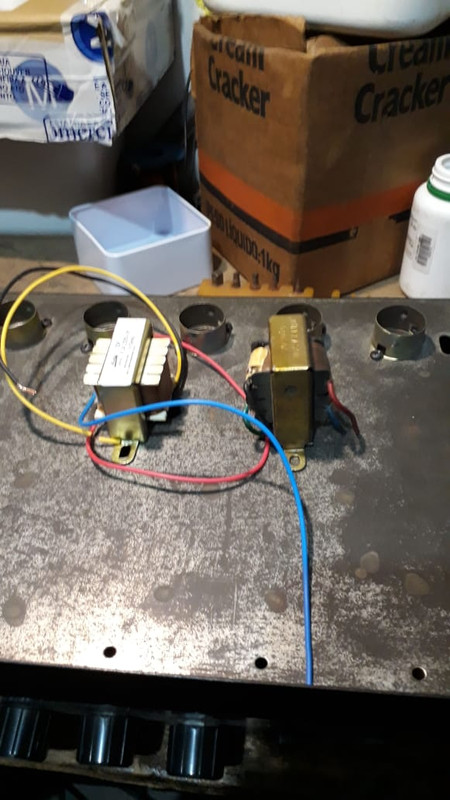

Também teve a troca do transformador driver o sistema de reverber..






Foram colocados também resistores de cátodo nas válvulas de saída, para ajudar no ajuste da corrente de BIAS.









 Legal!
« Última modificação: 02 de Fevereiro de 2021, as 18:49:10 por Matec » Registrado
silvioalvim
Iniciante
*
Offline Offline

Mensagens: 88

Obrigado
-Dado: 38
-Recebido: 5


Aprendendo a jogar


« Responder #3 : 02 de Fevereiro de 2021, as 20:42:52 »

Que coisa linda ficou esse Tremendão SL por dentro, hein? Os capacitores grandões da fonte ficaram muito bem organizados, aquela plaquinha também, coisa fina  Palmas
Eu devia fazer o mesmo com o meu T3 que estou reformando, mas me faltam alguns itens que sobram aí: conhecimento, habilidade técnica e grana   Cheesy
Onde você comprou aqueles eletrolíticos Phillips azuis grandões?
Parabéns por todo o capricho e cuidado!
Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #4 : 02 de Fevereiro de 2021, as 20:53:30 »

Que coisa linda ficou esse Tremendão SL por dentro, hein? Os capacitores grandões da fonte ficaram muito bem organizados, aquela plaquinha também, coisa fina  Palmas
Eu devia fazer o mesmo com o meu T3 que estou reformando, mas me faltam alguns itens que sobram aí: conhecimento, habilidade técnica e grana   Cheesy
Onde você comprou aqueles eletrolíticos Phillips azuis grandões?
Parabéns por todo o capricho e cuidado!

Esse amplificador estava em muito bom estado de conservação, de modo que meu trabalho foi simples.
Basicamente o intuito era eliminar todos os Tropical Fish,  Toma na Cabeça .
Trocar os capacitores da fonte, destruídos pela técnica do "CT Detonador de Capacitores" Batendo Cabeça Batendo Cabeça Batendo Cabeça.
E trocar o trafinho do reverb.

 Cheesy
Registrado
silvioalvim
Iniciante
*
Offline Offline

Mensagens: 88

Obrigado
-Dado: 38
-Recebido: 5


Aprendendo a jogar


« Responder #5 : 02 de Fevereiro de 2021, as 23:50:03 »

Citar
Basicamente o intuito era eliminar todos os Tropical Fish,  Toma na Cabeça .

Anotado -  vou trocar todos os peixinhos do meu

Citar
Trocar os capacitores da fonte, destruídos pela técnica do "CT Detonador de Capacitores" Batendo Cabeça Batendo Cabeça Batendo Cabeça.
 Cheesy
Explica isso para os novatos, por favor  Roll Eyes
Registrado
bossman
Administrator
DIY Freak
*****
Offline Offline

Sexo: Masculino
Mensagens: 5.978

Obrigado
-Dado: 1674
-Recebido: 362



« Responder #6 : 03 de Fevereiro de 2021, as 09:23:38 »

Citar
Trocar os capacitores da fonte, destruídos pela técnica do "CT Detonador de Capacitores" Batendo Cabeça Batendo Cabeça Batendo Cabeça.
 Cheesy
Explica isso para os novatos, por favor  Roll Eyes

A técnica de dobrador de tensão junto com o transformador enrolado para 110V literalmente detona os capacitores da fonte e outras coisas se assim forem mantidos
Registrado

Ding-Ling things, low-cost, low protection. Verbis defectis musica incipit
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #7 : 05 de Fevereiro de 2021, as 10:25:35 »

Belo trabalho, Matec!
Essa reforma do SL vai me servir de guia e incentivo pra fazer o melhor possível no que estou mexendo.
Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #8 : 18 de Fevereiro de 2021, as 22:09:22 »



Márcio, você tem fotos com maior qualidade dessa placa montada do SL?
Acho que poderão me ajudar na hora de colocar os componentes novos no lugar certo.
Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #9 : 18 de Fevereiro de 2021, as 22:58:58 »

Não tenho... Embarrassed

Mas... Anjo

 Cheesy
Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #10 : 19 de Fevereiro de 2021, as 00:21:11 »

Não tenho... Embarrassed

Mas... Anjo

 Cheesy

Fala que eu te escuto...
Registrado
emanuelneto
Colaborador
***
Offline Offline

Mensagens: 512

Obrigado
-Dado: 244
-Recebido: 62



« Responder #11 : 19 de Fevereiro de 2021, as 00:45:57 »

Não é o mesmo circuito, porém é bem semelhante e pode talvez ajudar

https://robrobinette.com/images/Guitar/AB763_Models/AB763_Layout_DIYLC.png
Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #12 : 19 de Fevereiro de 2021, as 01:11:23 »


Fala que eu te escuto...

Apenas olhe e guarde...

Spoiler (clique para mostrar ou esconder)
Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #13 : 19 de Fevereiro de 2021, as 07:33:20 »

Me salvou!
Foto salva!
Salve!
Registrado
silvioalvim
Iniciante
*
Offline Offline

Mensagens: 88

Obrigado
-Dado: 38
-Recebido: 5


Aprendendo a jogar


« Responder #14 : 24 de Fevereiro de 2021, as 23:23:51 »

Aqui uma reforma num Tremendão SL
...

Acho que vi um Nemo sobrando ali  Cheesy Cheesy Cheesy. Pensei que não gostasse dos peixinhos
