Tópico: Amplificadores Palmer : Esquemas para Manutenção (Lida 23744 vezes)
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #180 :
03 de Maio de 2020, as 11:48:12 »
Refiz a solda de todos os soquetes de válvulas e dos capacitores, a tensão do catodo das válvulas de potência ficaram todas em 1,3V, aproximadamente a metade da tensão que tinha com a mesma regulagem de bias.
O Ruido é de 60HZ e não 120HZ como falei antes.
Quando ligo o standby as válvulas de potência continuam acendendo.
Tensões nos pinos 3 e 4 em torno de 470V, pino 5 a -58V, pino 8 a 1,3V no catodo, reajustando o resistor de regulagem de bias o máximo que consegui foi -54V no pino 5 e 1,7V no pino 8, com todas as 4 válvulas com diferença pequena entre sí.
Ao fazer a medição da tensão nos pinos 5 das válvulas V4 e V5 o ruído cai muito, na medição nas V1 e V2, sobe.
Registrado
Matec
Administrator
Hand MasterMind
Offline
Mensagens: 2.516
Obrigado
-Dado: 143
-Recebido: 639
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #181 :
03 de Maio de 2020, as 12:17:52 »
Citação de: Paulorpcf em 03 de Maio de 2020, as 11:48:12
Refiz a solda de todos os soquetes de válvulas e dos capacitores, a tensão do catodo das válvulas de potência ficaram todas em 1,3V, aproximadamente a metade da tensão que tinha com a mesma regulagem de bias.
O Ruido é de 60HZ e não 120HZ como falei antes.
Quando ligo o standby as válvulas de potência continuam acendendo.
Tensões nos pinos 3 e 4 em torno de 470V, pino 5 a -58V, pino 8 a 1,3V no catodo, reajustando o resistor de regulagem de bias o máximo que consegui foi -54V no pino 5 e 1,7V no pino 8, com todas as 4 válvulas com diferença pequena entre sí.
Ao fazer a medição da tensão nos pinos 5 das válvulas V4 e V5 o ruído cai muito, na medição nas V1 e V2, sobe.
Paulo não dá pra adivinhar o que aconteceu com seu ampli. Pelo que você disse lá atrás a tensão do HT está um tanto baixa (me parece que estava em 560v), isso pode ser problema na fonte, mais especificamente nos diodos, já que você está relatando que o ruído é de 60Hz. Esse problema de outro dia deve ter causado uma sobrecarga. Mas são só hipóteses.
Registrado
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #182 :
03 de Maio de 2020, as 12:30:11 »
Por isso vale a pena postar aqui!!!
Vou testar os diodos ou refazer a ponte.
Faz tanto tempo que não mexia nele que nem lembrava mais dos valores de ht.
Registrado
xformer
Administrator
DIY Freak
Offline
Sexo:
Mensagens: 5.686
Obrigado
-Dado: 53
-Recebido: 1721
e^(i x pi)+1=0
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #183 :
03 de Maio de 2020, as 13:00:05 »
Como você sabe que o ruído é de 60Hz e não 120Hz. Você mediu ?
Ruído de fonte geralmente é de 120Hz, porque quando se retifica em onda completa os 60Hz a frequência do ripple dobra, a menos que na sua fonte tenham queimados (diodos abertos) os braços do retificador que conduzem um semi-ciclo e aí a retificação se torna meia onda e o ripple fica em 60Hz (o que explicaria a queda das tensões).
«
Última modificação: 03 de Maio de 2020, as 13:26:37 por xformer
»
Registrado
O que se escreve com "facilidade" costuma ser lido com dificuldade pelos outros. Se quiser ajuda em alguma coisa, escreva com cuidado e clareza. Releia sua mensagem postada e corrija os erros.
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #184 :
03 de Maio de 2020, as 13:06:26 »
Usei meu afinador para medir e deu 60hz, antes eu aguei que eram 120Hz, mas depois a medida deu 60Hz.
Registrado
xformer
Administrator
DIY Freak
Offline
Sexo:
Mensagens: 5.686
Obrigado
-Dado: 53
-Recebido: 1721
e^(i x pi)+1=0
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #185 :
03 de Maio de 2020, as 13:18:57 »
Então provavelmente sua fonte está retificada com meia onda. Pode ser que os diodos não aguentaram a corrente inicial.
Veja também se os fios que ligam o secundário à fonte estão com soldagem boa. Meça a tensão AC do secundário pra ver se um dos enrolamentos não abriu (se for secundário com center tap).
«
Última modificação: 03 de Maio de 2020, as 13:31:25 por xformer
»
Registrado
O que se escreve com "facilidade" costuma ser lido com dificuldade pelos outros. Se quiser ajuda em alguma coisa, escreva com cuidado e clareza. Releia sua mensagem postada e corrija os erros.
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #186 :
03 de Maio de 2020, as 14:13:10 »
Mudando tudo, o ruído é de 120HZ, apesar do afinado falar que são 60HZ, meu ouvido é mais apurado.
Definido isso, o mais provável é que seja capacitor de filtro?
Mudei a ponte retificador para 2 em paralelo, tudo igual, refis todas soldas das pontes e dos capacitores de bias.
Vou trocar dois capacitores de filtro de ht pois tenho dois extras.
«
Última modificação: 03 de Maio de 2020, as 14:20:28 por Paulorpcf
»
Registrado
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #187 :
01 de Junho de 2020, as 19:10:57 »
Meu amplificador está desmontado pois tirei os dois transformadores para testar mas o fabricante que refez meu transformador está indisponível por agora.....

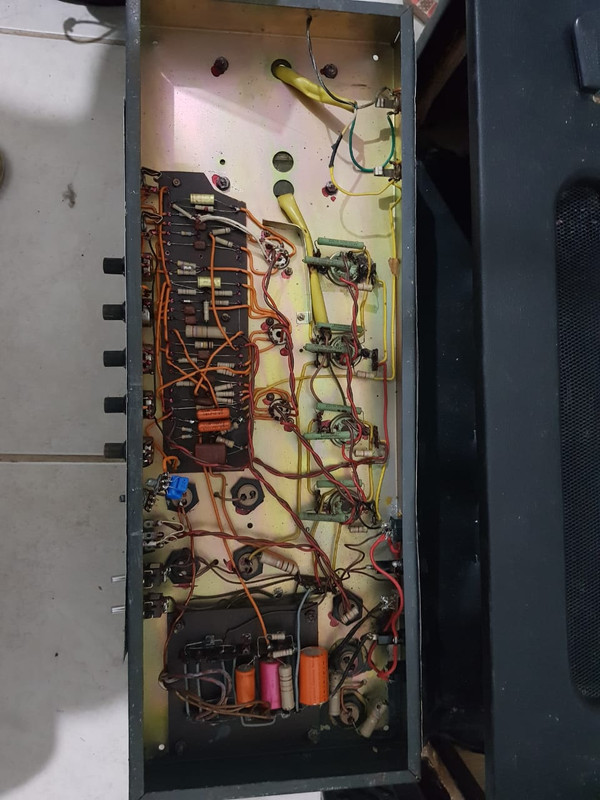

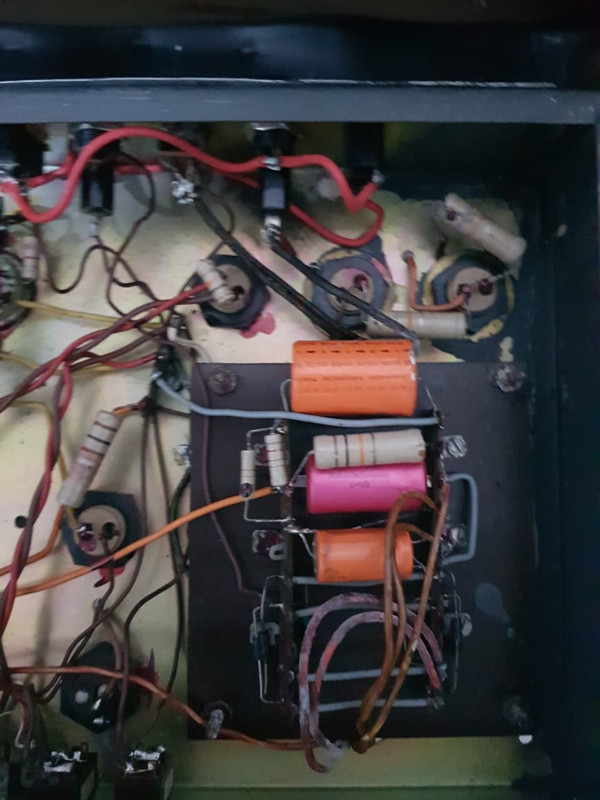

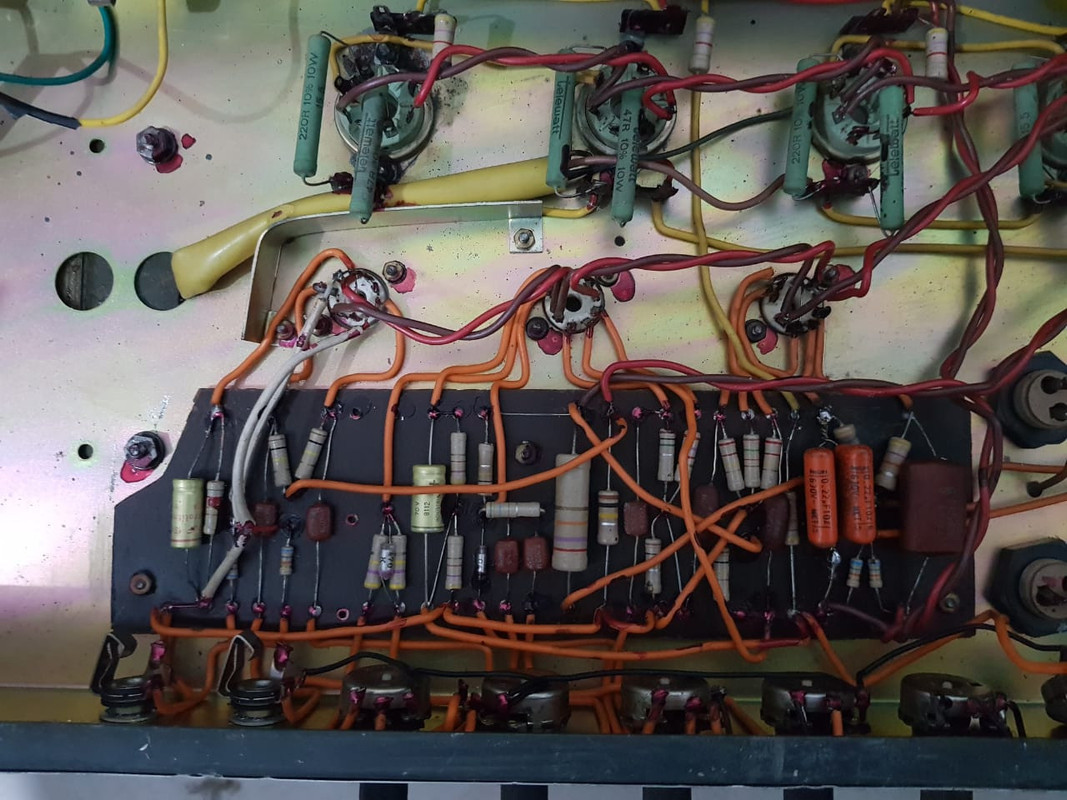

De todo modo achei um Modulo 200 pra vender no OLX e o vendedor enviou fotos do interior e autorizou a postagem:
«
Última modificação: 01 de Junho de 2020, as 19:13:20 por Paulorpcf
»
Registrado
Matec
Administrator
Hand MasterMind
Offline
Mensagens: 2.516
Obrigado
-Dado: 143
-Recebido: 639
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #188 :
04 de Junho de 2020, as 10:02:40 »
Olá Paulorpcf
Eu tinha visto sua postagem com as fotos, mas só agora pude comparar com as fotos e esquema do seu ampli. Esse está mais original, e por isso, mais próximo do esquema do Major. Porém é só isso. Vou reeditar o esquema só pra poder ter uma base de dados mais correta, aí você vai poder ver as diferenças.
Obrigado pelas fotos.
Registrado
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #189 :
04 de Junho de 2020, as 18:08:00 »
Deu pra ver tudo?
Só recebi essas fotos e o arquivo não é dos maiores.
Pelo que vi, a época de montagem deles deve ser bem diferente, os cabos são de bitola bem mais grossa, além de diferenças no layout
«
Última modificação: 04 de Junho de 2020, as 18:11:29 por Paulorpcf
»
Registrado
Matec
Administrator
Hand MasterMind
Offline
Mensagens: 2.516
Obrigado
-Dado: 143
-Recebido: 639
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #190 :
04 de Junho de 2020, as 19:54:21 »
Citação de: Paulorpcf em 04 de Junho de 2020, as 18:08:00
Deu pra ver tudo?
Só recebi essas fotos e o arquivo não é dos maiores.
Pelo que vi, a época de montagem deles deve ser bem diferente, os cabos são de bitola bem mais grossa, além de diferenças no layout
Não vi tudo, mas o suficiente. A Palmer sempre fez Marshalls, basicamente o Major. Mudou algo no primeiro estágio, mas o resto é muito parecido.
O layout é um pouco diferente do seu amplificador, mas o esquema é mais semelhante. Assim que eu desenhar, coloco aqui também.
Registrado
Paulorpcf
Iniciante
Offline
Mensagens: 138
Obrigado
-Dado: 42
-Recebido: 7
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #191 :
05 de Junho de 2020, as 08:17:59 »
Essa placa está mais pra um plexi que um major, estou certo?
Registrado
Matec
Administrator
Hand MasterMind
Offline
Mensagens: 2.516
Obrigado
-Dado: 143
-Recebido: 639
Re: Amplificadores Palmer : Esquemas para Manutenção
«
Responder #192 :
05 de Junho de 2020, as 09:17:25 »
Citação de: Paulorpcf em 05 de Junho de 2020, as 08:17:59
Essa placa está mais pra um plexi que um major, estou certo?
Não, puro Major também!
Registrado
