Autor Tópico: ruido fender 5e3 handmade  (Lida 5088 vezes)
Tas pedais
Iniciante
*
Offline Offline

Mensagens: 201

Obrigado
-Dado: 0
-Recebido: 25


« : 08 de Dezembro de 2019, as 13:29:00 »

boa tarde.
Pessoal estou com um probleminha aqui de Hamner,ruido infernal.Esta com Gy3(retificadora) ,12au7,12ax7 no pré  e 2-6v6 no power(não  casadas).O transformador esta 715v,5v,6v3.Ja revisei tudo e nao encontrei nada,ja troquei as valvulas do pré e nada do ruído sair.Outra coisa ,não achei ele alto assim por ser 18w.Preciso de uma forcinha
Registrado
marcao_cfh
Handmaker
****
Offline Offline

Mensagens: 1.694

Obrigado
-Dado: 158
-Recebido: 414


« Responder #1 : 08 de Dezembro de 2019, as 17:30:52 »

Que tipo de ruído? Pode ser filtragem insuficiente por parte dos capacitores da fonte, pode ser fios passando por onde não deveriam e induzindo ruído, pode ser ruído induzido pelos filamentos...

Poste umas fotos e um áudio do ruído, vai facilitar bastante o diagnóstico.
Registrado
bossman
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.272

Obrigado
-Dado: 1902
-Recebido: 447



« Responder #2 : 08 de Dezembro de 2019, as 20:51:09 »

boa tarde.
Pessoal estou com um probleminha aqui de Hamner,ruido infernal.Esta com Gy3(retificadora) ,12au7,12ax7 no pré  e 2-6v6 no power(não  casadas).O transformador esta 715v,5v,6v3.Ja revisei tudo e nao encontrei nada,ja troquei as valvulas do pré e nada do ruído sair.Outra coisa ,não achei ele alto assim por ser 18w.Preciso de uma forcinha
715 volts ?  Huh? E ainda tá funcionando ? E outra coisa... esse circuito com essas válvulas não dá 18 w nem aqui e nem na China !
Registrado

Ding-Ling things, low-cost = low protection! Nothing is foolproof
Tas pedais
Iniciante
*
Offline Offline

Mensagens: 201

Obrigado
-Dado: 0
-Recebido: 25


« Responder #3 : 08 de Dezembro de 2019, as 22:08:00 »

Então  brother esse é handmade ,a pessoa que fez não mora mas na cidade. Mas pelo que li nos tópicos da internet  dizem que ele da 18w mas achei ele muito baixo pra esse valor e também estou pensado em usar fonte solid state .O que vocês acham?
    Medindo as tensaoes nas válvulas aterrando um ponta de prova ao chassi:
6v6
3-492v
4-490v,o resto não tem nada.
12ax7
1-470v
4-473v
6-475v,o resto não tem nada..Cheguei na conclusão,vou desmonta-ló...oscila tanto a tensão que achei que era até o multimetro..

« Última modificação: 08 de Dezembro de 2019, as 22:48:04 por Tas pedais » Registrado
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.924

Obrigado
-Dado: 180
-Recebido: 829



« Responder #4 : 08 de Dezembro de 2019, as 22:32:21 »

Ou você está medindo errado essa tensão de 715v... (multimetro na escala AC medindo tensão DC)
De todo modo você tem que fornecer dados confiáveis para conseguir ajuda nesses casos
Amigo Tas tente fazer as coisas com mais atenção e cuidado.
Registrado
Tas pedais
Iniciante
*
Offline Offline

Mensagens: 201

Obrigado
-Dado: 0
-Recebido: 25


« Responder #5 : 09 de Dezembro de 2019, as 00:25:07 »

sim Matec essa tensao de 715v foi medido em Ac,retirei transformador do chassi e a tensão estava em 355v-0-355v.Com base no Ceriatone 2007 a tensão do transformador é 325v-0-325v .Mas vou ter que desmonta-lo pois não estabiliza nem os 6v3.Ele sai som so que tem um tummm que aumenta com volume
Registrado
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.924

Obrigado
-Dado: 180
-Recebido: 829



« Responder #6 : 09 de Dezembro de 2019, as 01:07:50 »

Se o ruído aumenta com o volume, pode ser : problema na filtragem da fonte; problema no aterramento dos filamentos. Mesmo assim as informações estão poucas para se ter uma ideia correta do defeito.
Registrado
emanuelneto
Colaborador
***
Offline Offline

Mensagens: 675

Obrigado
-Dado: 264
-Recebido: 82



« Responder #7 : 09 de Dezembro de 2019, as 08:50:14 »

Faça primeiramente um vídeo para ilustrar o ruído, depois forneça dados confiáveis das medições (teste mais de 1 aparelhos, é o que eu faço), depois verificar o ripple na fonte, caso você você não tenha osciloscópio, substitua o ccapacitor (caso seja ruído multiplo de 60Hz)... enfim, as minhas sugestões aqui apenas palpites, mande fotos e video para facilitar
Registrado
bossman
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.272

Obrigado
-Dado: 1902
-Recebido: 447



« Responder #8 : 09 de Dezembro de 2019, as 11:21:36 »

Amigo Tas tente fazer as coisas com mais atenção e cuidado.

Definitivamente
Registrado

Ding-Ling things, low-cost = low protection! Nothing is foolproof
Tas pedais
Iniciante
*
Offline Offline

Mensagens: 201

Obrigado
-Dado: 0
-Recebido: 25


« Responder #9 : 09 de Dezembro de 2019, as 11:49:22 »

Entao gente,em relação  a fonte eu ja troquei os capacitores .Troquei todos que aqui esta de 22uf e no layout Ceriatone é 16uf,ja tirei 1 pra ver se era aumento de ripple
.O ruido ao meu ver é do filamento mas o ct esta aterrado a carcaca junto com o ct do 6,3v .
Os fios da valvula 6v6 são de 0,30mm e os da 12ax7 sao de 0,15mm




« Última modificação: 09 de Dezembro de 2019, as 12:02:02 por Matec » Registrado
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.924

Obrigado
-Dado: 180
-Recebido: 829



« Responder #10 : 09 de Dezembro de 2019, as 12:03:41 »

Taí um exemplo de equipamento malfeito.
Um pouco mais de capricho não faria mal.
Registrado
marcao_cfh
Handmaker
****
Offline Offline

Mensagens: 1.694

Obrigado
-Dado: 158
-Recebido: 414


« Responder #11 : 09 de Dezembro de 2019, as 12:07:39 »

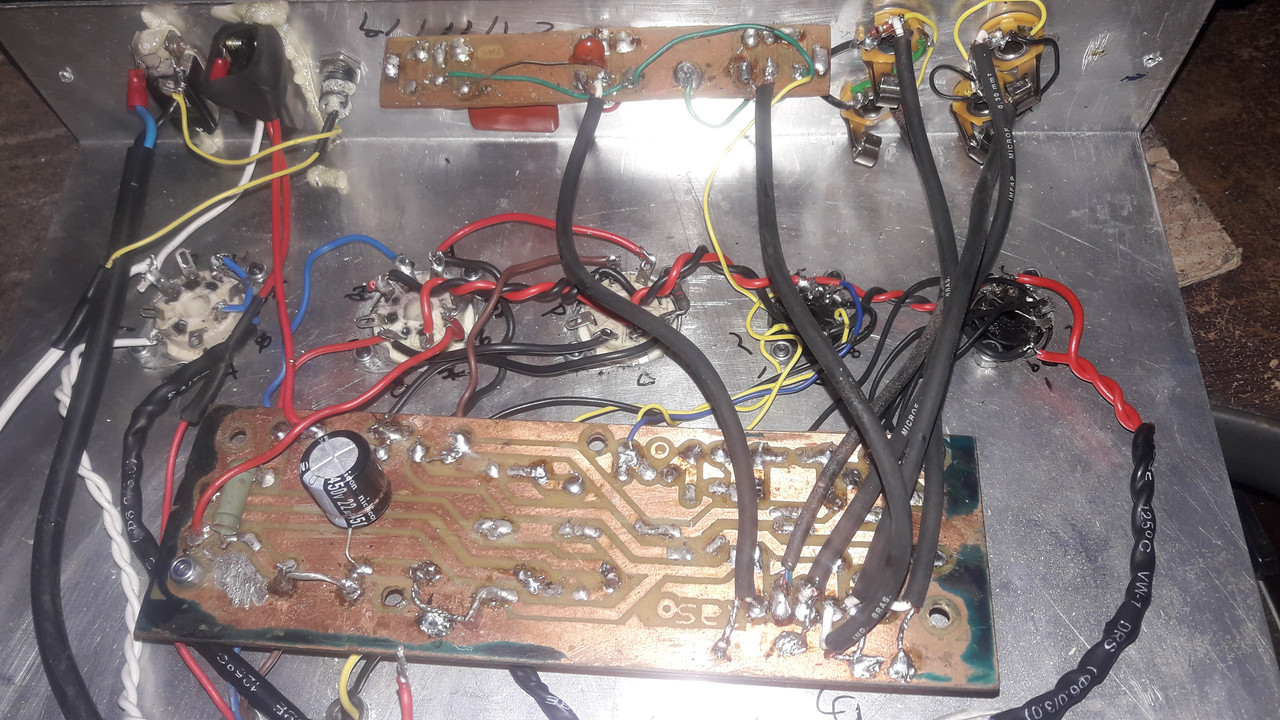

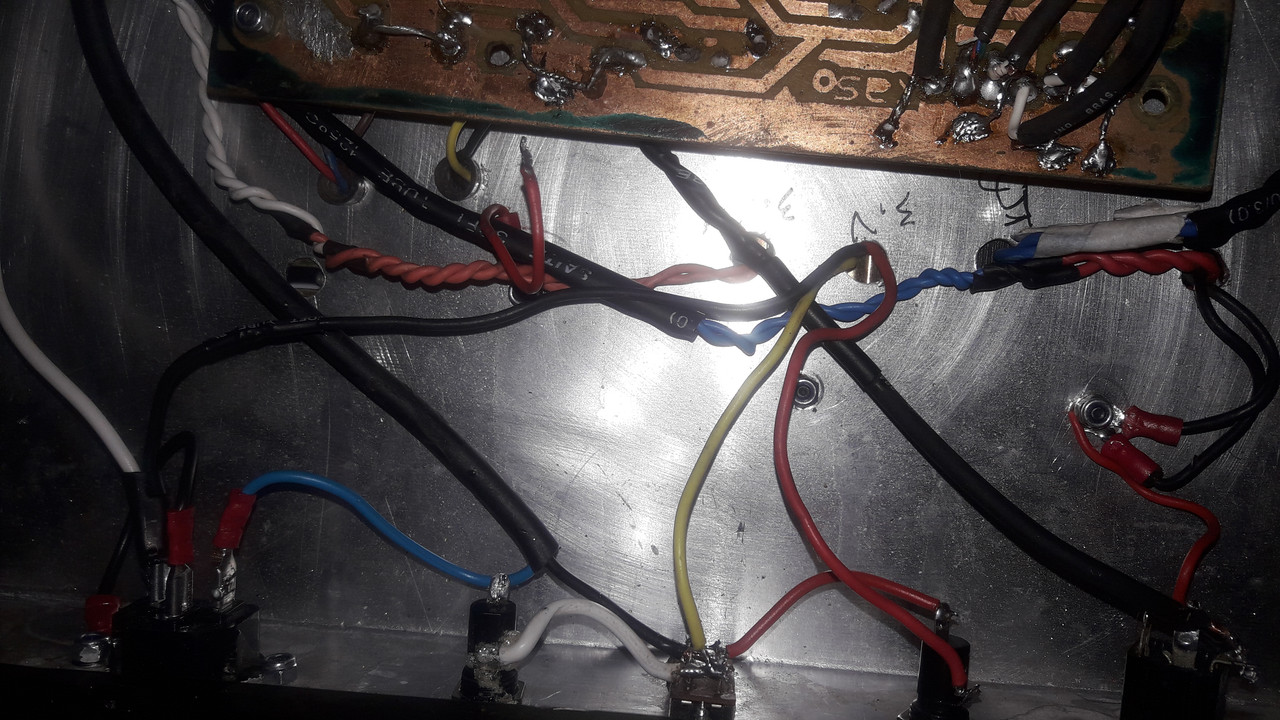

Pelas suas fotos, deu pra perceber que os fios dos filamentos da válvula retificadora passeiam um pouco pelo chassis. Eles seriam minha primeira suspeita, tente passá-los pelo outro lado da placa, próximo aos fios dos filamentos das outras válvulas. A posição do transformador de força influencia também, por isso poste uma foto por fora do amplificador. Esses fios amarelos estão um pouco bagunçados também, podem ser a causa do ruído.

Faça o seguinte teste: retire a primeira válvula do pré e veja se o ruído desaparece. O ideal mesmo seria isolar o pré e o power, ou seja, remover o capacitor de 22nF que liga o pré ao inversor de fase, mas remover a válvula já ajuda a isolar o problema.
Registrado
xformer
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.254

Obrigado
-Dado: 71
-Recebido: 2009


e^(i x pi)+1=0


WWW
« Responder #12 : 09 de Dezembro de 2019, as 12:13:25 »


6v6
3-492v
4-490v,o resto não tem nada.
12ax7
1-470v
4-473v
6-475v,o resto não tem nada..



Medir 473V no filamento da 12AX7 é uma beleza ...   Batendo Cabeça
« Última modificação: 09 de Dezembro de 2019, as 12:16:24 por xformer » Registrado

O que se escreve com "facilidade" costuma ser lido com dificuldade pelos outros. Se quiser ajuda em alguma coisa, escreva com cuidado e clareza. Releia sua mensagem postada e corrija os erros.
marcao_cfh
Handmaker
****
Offline Offline

Mensagens: 1.694

Obrigado
-Dado: 158
-Recebido: 414


« Responder #13 : 09 de Dezembro de 2019, as 12:22:39 »

Medir 473V no filamento da 12AX7 é uma beleza ...   Batendo Cabeça
Não tinha me atentado nisso. E essa 12AX7 ainda funciona? Huh?

Provavelmente os filamentos já eram. Aí a válvula não funciona, e por esse motivo não há tensão nos outros pinos.

Sem contar que são 4 válvulas, e só foi postado tensão para duas delas. E ainda assim, tensões beeeeeem altas. Retire todas as válvulas, refaça as medições de tensão, e meça também as tensões nos pontos A, B e C indicados no esquema postado pelo xformer.
« Última modificação: 09 de Dezembro de 2019, as 12:24:18 por marcao_cfh » Registrado
Matec
Hand MasterMind
*****
Offline Offline

Mensagens: 2.924

Obrigado
-Dado: 180
-Recebido: 829



« Responder #14 : 09 de Dezembro de 2019, as 12:24:43 »

-A 12ax7 com 473v no pino 4 que é  o dos filamentos!??!!
-Os fios dos filamentos passando por um buraco apertado no chassis sem borracha passante.
-A malha desses cabos de sinal, criando vários loops de terra.
-Essa tensão muito alta para as 6V6.

Eu não  tenho dúvida que tem mais problemas. Nem vou procurar.

Espero que o fabricante não  seja membro do Handmades...

Cheesy
Registrado
