Tópico: Reformando Bobinadeira Goller MT (Lida 31800 vezes)
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Reformando Bobinadeira Goller MT
«
:
23 de Agosto de 2021, as 04:36:59 »

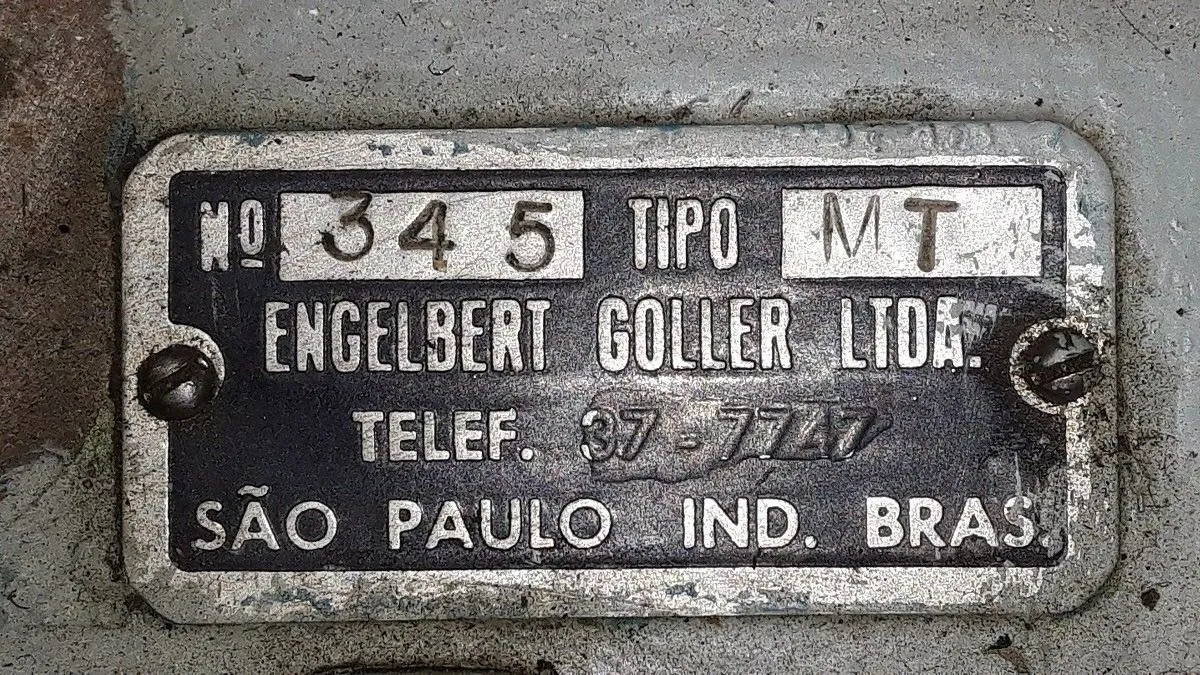

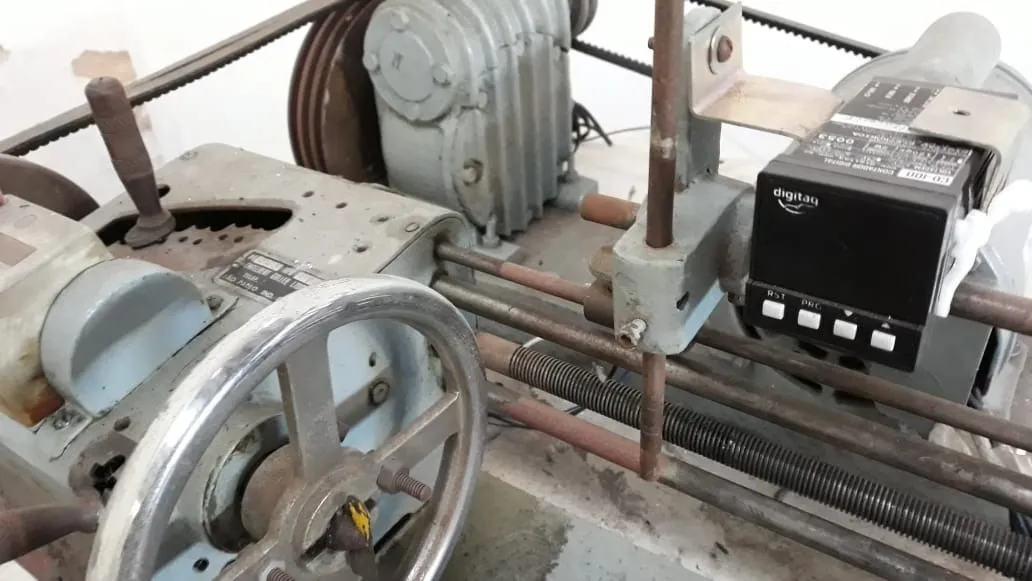

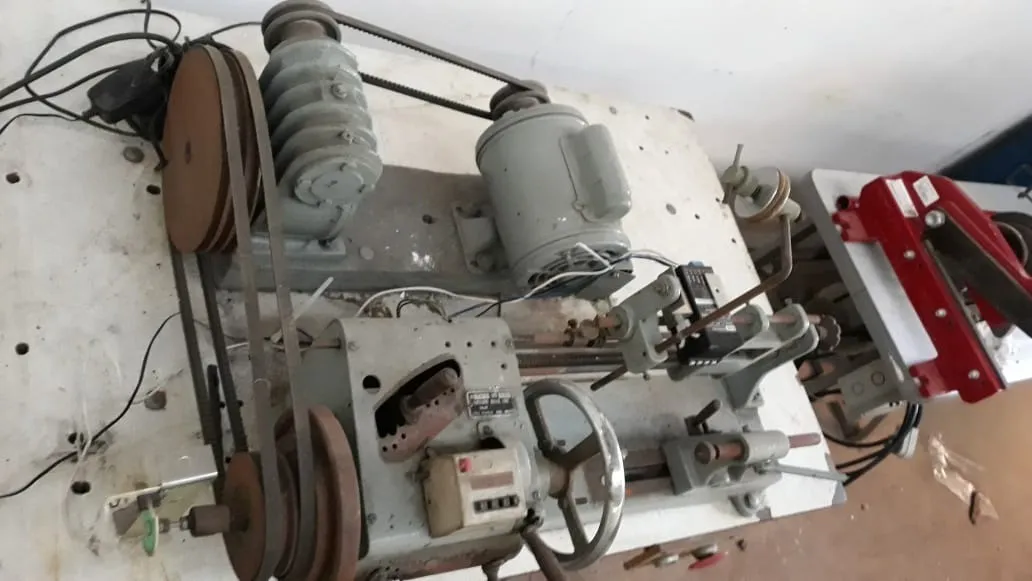

Comprei essa bobinadeira a cerca de um ano, pretendendo colocar pra funcionar o mais cedo possível. Pois ela estava, segundo o antigo dono, funcionando normalmente. De fato, ela funcionava, mas de maneira incompleta, sendo que a distribuição do fio seria feita manualmente. Mas, se temos uma máquina semi-automática, porque deixar a parte mais chata ainda ser manual?
Após uma breve verificação percebi que o problema era mais sério do que parecia....
Então só neste mês acabei por começar a desmontagem, limpeza e conserto de algumas partes dessa máquina. essa vai ser a saga desse tópico!
«
Última modificação: 25 de Agosto de 2021, as 04:39:17 por Matec
»
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #1 :
23 de Agosto de 2021, as 04:57:59 »
Já que está desmontada, aproveita e conta o número de dentes de cada engrenagem. A partir disso, se pode calcular os passos.
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #2 :
23 de Agosto de 2021, as 05:13:54 »
Citação de: A.Sim em 23 de Agosto de 2021, as 04:57:59
Já que está desmontada, aproveita e conta o número de dentes de cada engrenagem. A partir disso, se pode calcular os passos.
Sim já contei. Mais tarde faço a tabela com o deslocamento por volta.
Alexandre, você tem alguma bobinadeira dessa marca aí na sua fábrica?
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #3 :
23 de Agosto de 2021, as 05:47:12 »
Sim, temos duas de modelos maiores do que essa tua. São as melhores máquinas para se enrolar transformadores.
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #4 :
23 de Agosto de 2021, as 05:57:35 »
Citação de: A.Sim em 23 de Agosto de 2021, as 05:47:12
Sim, temos duas de modelos maiores do que essa tua. São as melhores máquinas para se enrolar transformadores.
Depois preciso verificar o sistema de embreagem da Goller. Na minha, isso se perdeu. Estou vendo o que vou fazer aqui, mas se puder ter uma ideia de como eles faziam, vai ajudar bastante.
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #5 :
23 de Agosto de 2021, as 17:03:34 »
A embreagem da Goller é um conjunto mecânico elaborado acionado por uma alavanca. Os desenhos originais da Goller estão publicados no Ebaman. Não é um conjunto replicável facilmente; precisa de uma oficina mecânica com bons recursos. Melhor tentar usar aquelas embreagens usadas pelas máquinas da indústria calçadista.
-----
Credo; quanta graxa. Parece que o mecânico que cuidava da minha G. Vozáry deu manutenção nessa tua máquina também. A propósito, isso aí é graxa "patente"; já diz o nome... deve ter já ressecado e trancado o mecanismo, por isso, o flip-flop mecânico não funciona direito.
Limpa tudo e lubrifica com graxa à base de lítio. Só precisa o mínimo necessário para untar as engrenagens. Em mancal não vai graxa; só óleo.
«
Última modificação: 23 de Agosto de 2021, as 17:18:34 por A.Sim
»
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #6 :
23 de Agosto de 2021, as 18:43:41 »
Citação de: A.Sim em 23 de Agosto de 2021, as 17:03:34
A embreagem da Goller é um conjunto mecânico elaborado acionado por uma alavanca. Os desenhos originais da Goller estão publicados no Ebaman. Não é um conjunto replicável facilmente; precisa de uma oficina mecânica com bons recursos. Melhor tentar usar aquelas embreagens usadas pelas máquinas da indústria calçadista.
-----
Credo; quanta graxa. Parece que o mecânico que cuidava da minha G. Vozáry deu manutenção nessa tua máquina também. A propósito, isso aí é graxa "patente"; já diz o nome... deve ter já ressecado e trancado o mecanismo, por isso, o flip-flop mecânico não funciona direito.
Limpa tudo e lubrifica com graxa à base de lítio. Só precisa o mínimo necessário para untar as engrenagens. Em mancal não vai graxa; só óleo.
Alexandre. Em primeiro lugar, obrigado por disponibilizar o manual de sua máquina. Já deu para ter uma ideia do mecanismo de embreagem. Não é igual ao que era original desta máquina, mas o principio é o mesmo. Já posso pensar como fazer isso.
Sim a graxa aqui já havia se tornado uma crosta, e estava mais atrapalhando do que lubrificando.

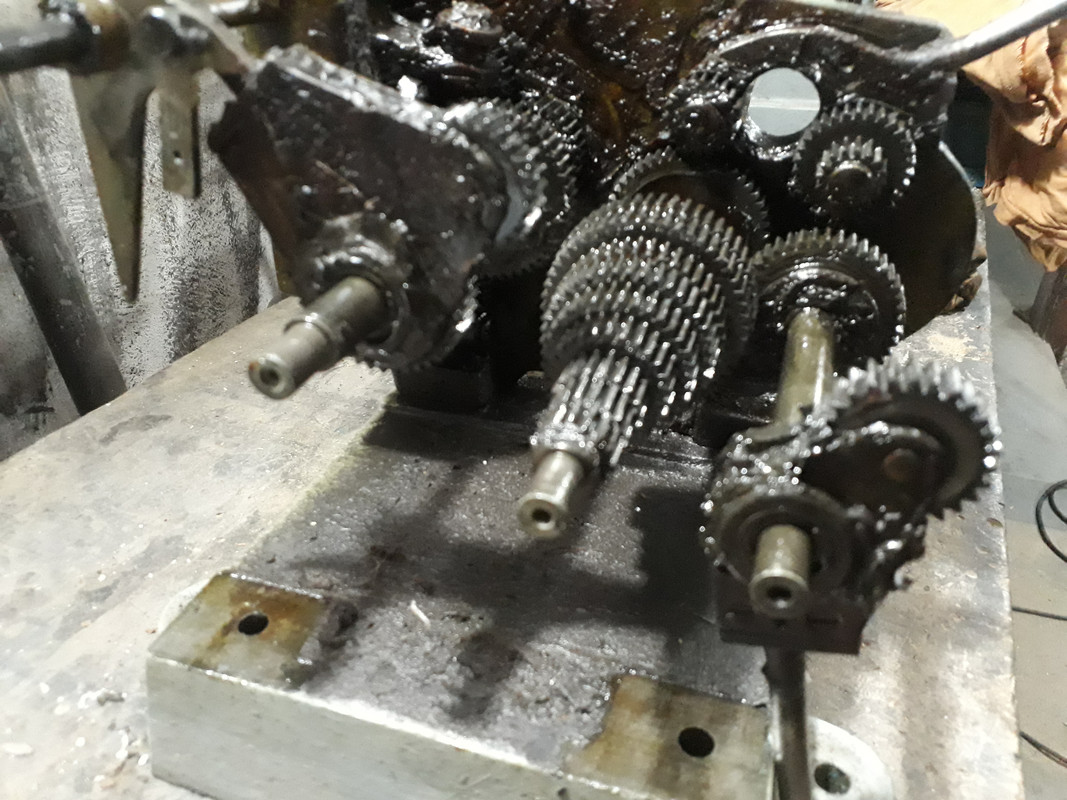

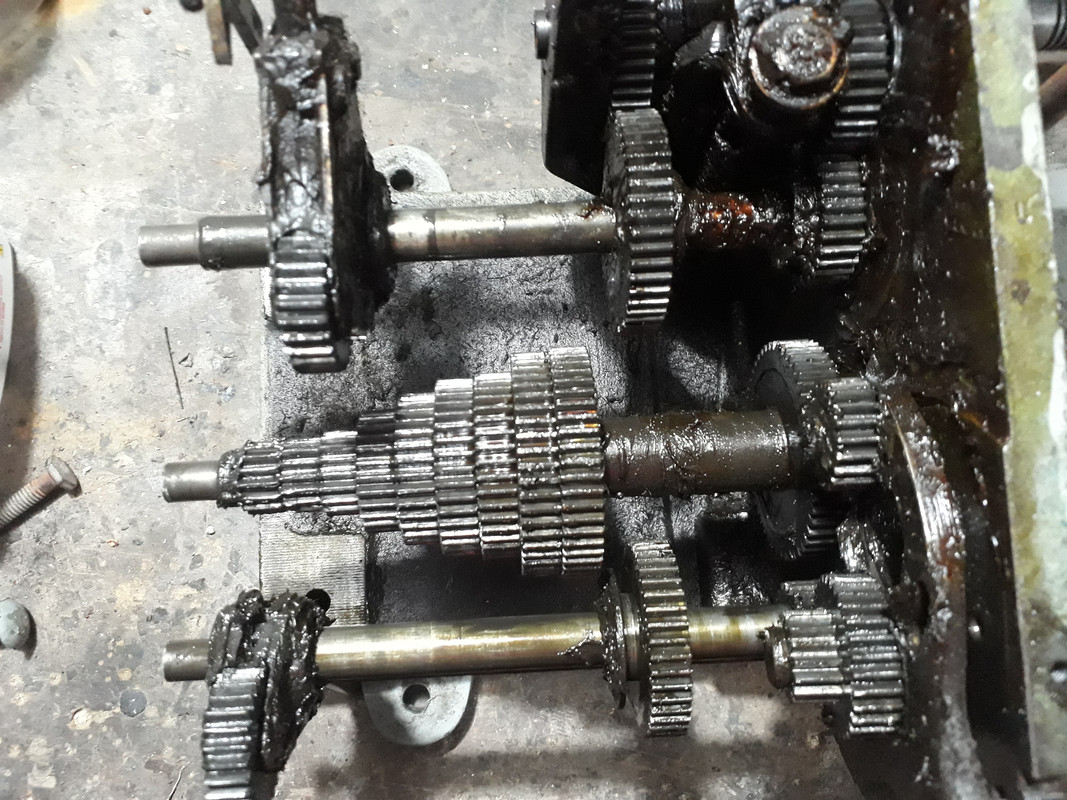

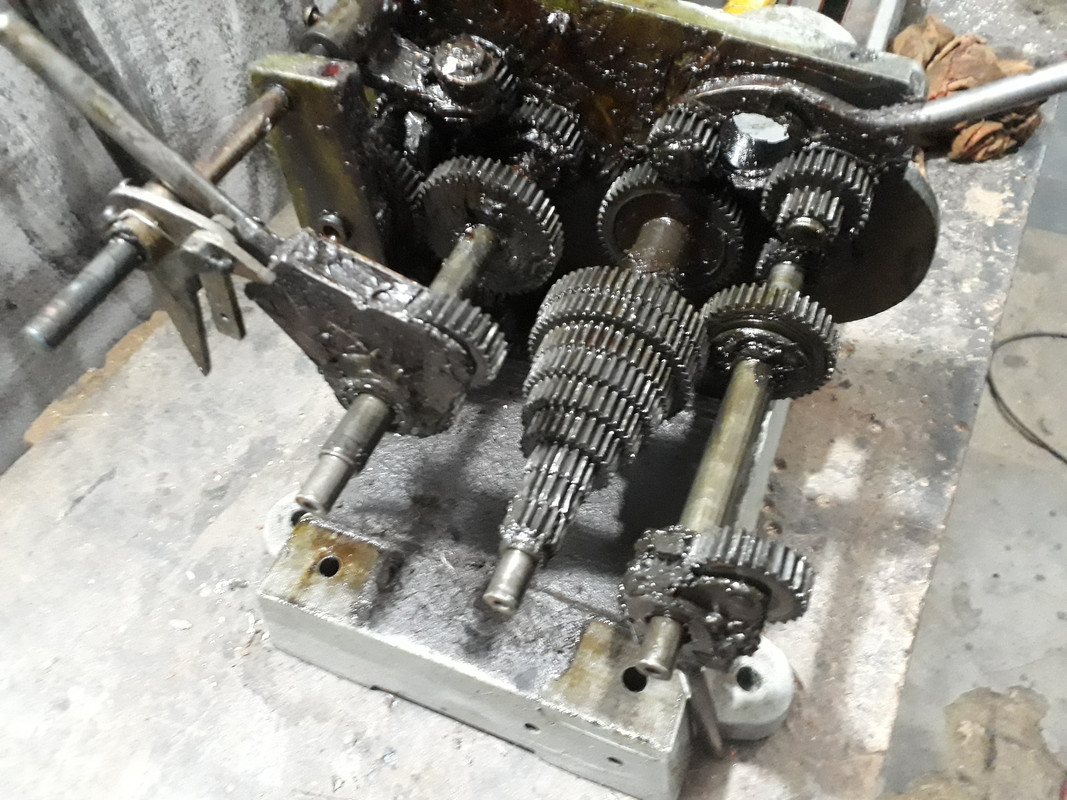

A rotação do motor do eixo principal foi invertida, então a tentativa de utilização da caixa de câmbio resultou em danos nesse sistema, e deixou marcas em várias engrenagens. Felizmente nenhum dente se quebrou. E os danos não são ruins ao ponto de não poder ser utilizado, mas tem que ser com parcimônia....
O sistema de flip-flop estava inoperante por conta do mau uso, e falta de manutenção. No caso aqui a alavanca do flip-flop estava com a ponta rombuda por desgaste, então não fazia a função da mudança da rotação do fuso. Uma vistoria na peça, um desbaste, e um posterior ajuste, fizeram com que esse mecanismo voltasse á ativa.
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #7 :
25 de Agosto de 2021, as 01:25:53 »
Lembrei de recomendar: tira aquele redutor que está entre a máquina e o motor. O antigo dono deve ter usado a máquina para enrolar fio 00. E acrescenta um inversor para controlar a rotação (vai ter de trocar o motor por um trifásico); é uma senhora mão na roda.
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #8 :
25 de Agosto de 2021, as 03:58:04 »

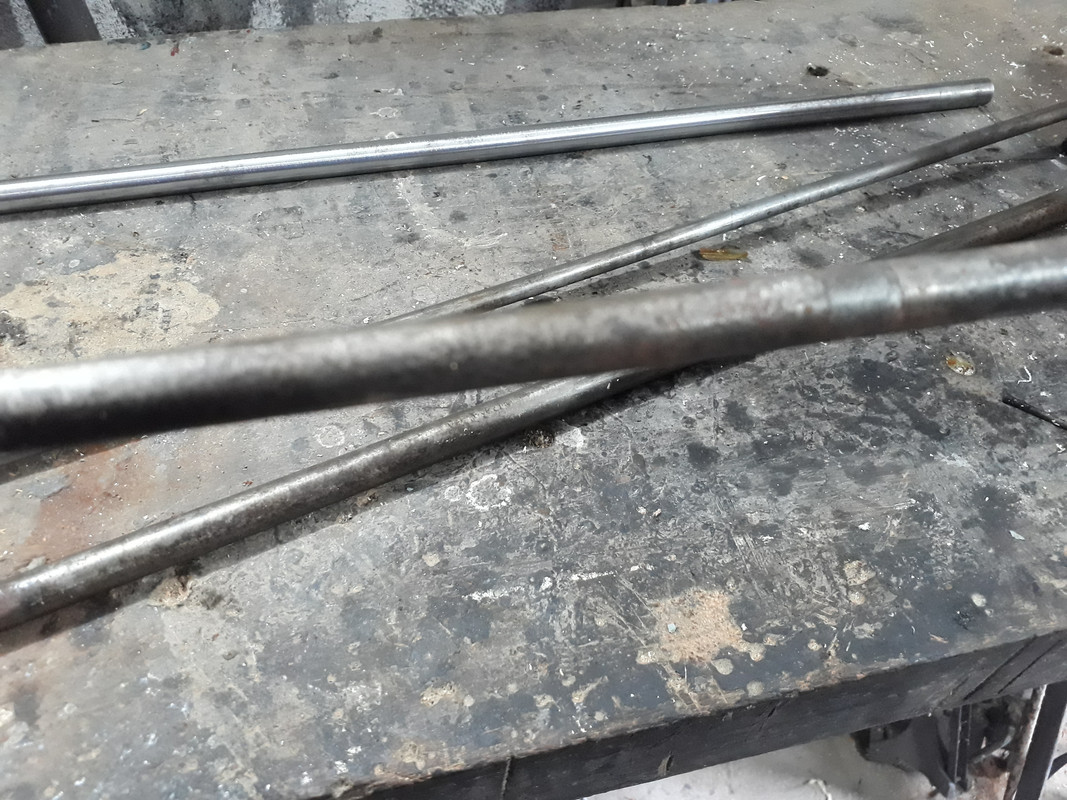

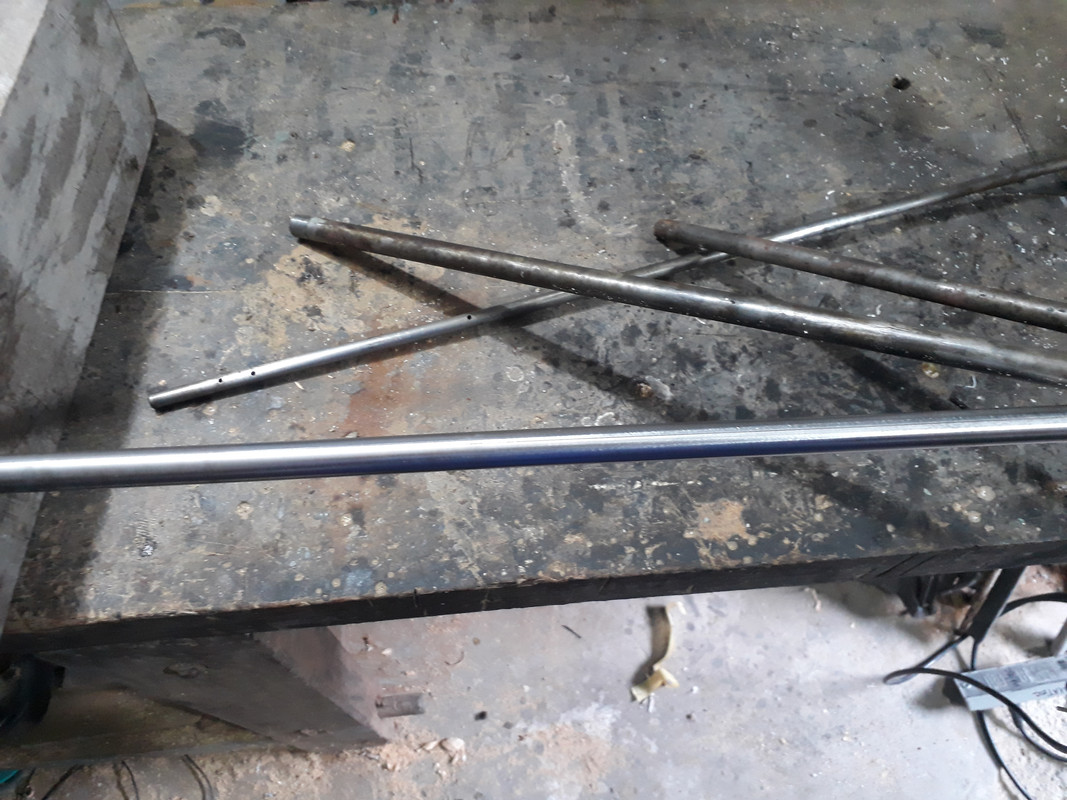

Após a desmontagem, inicando a limpeza e remoção da ferrugem dos barramentos:

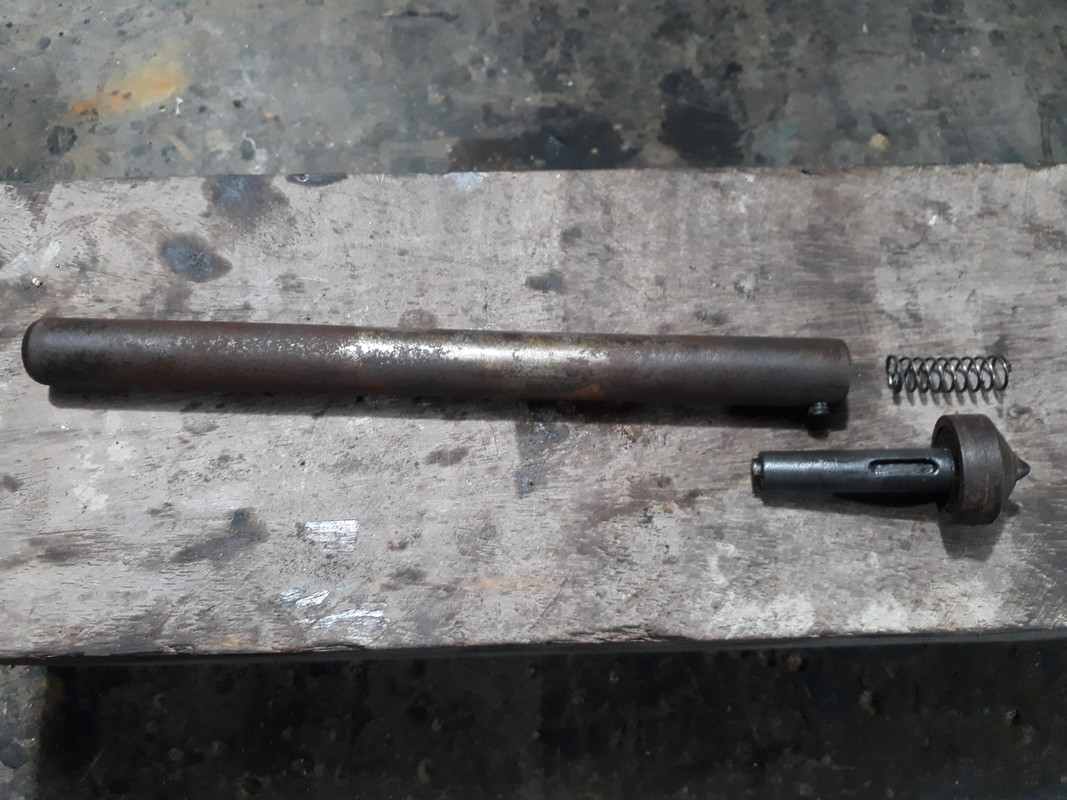

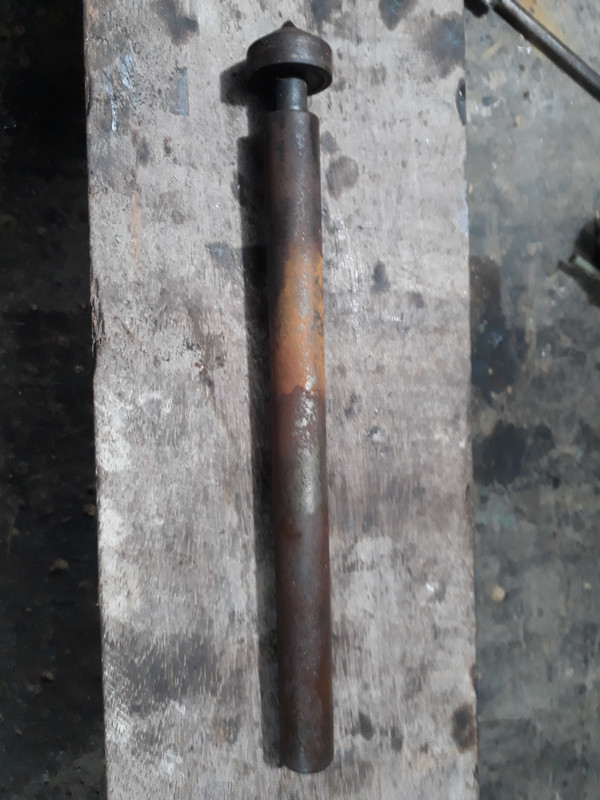

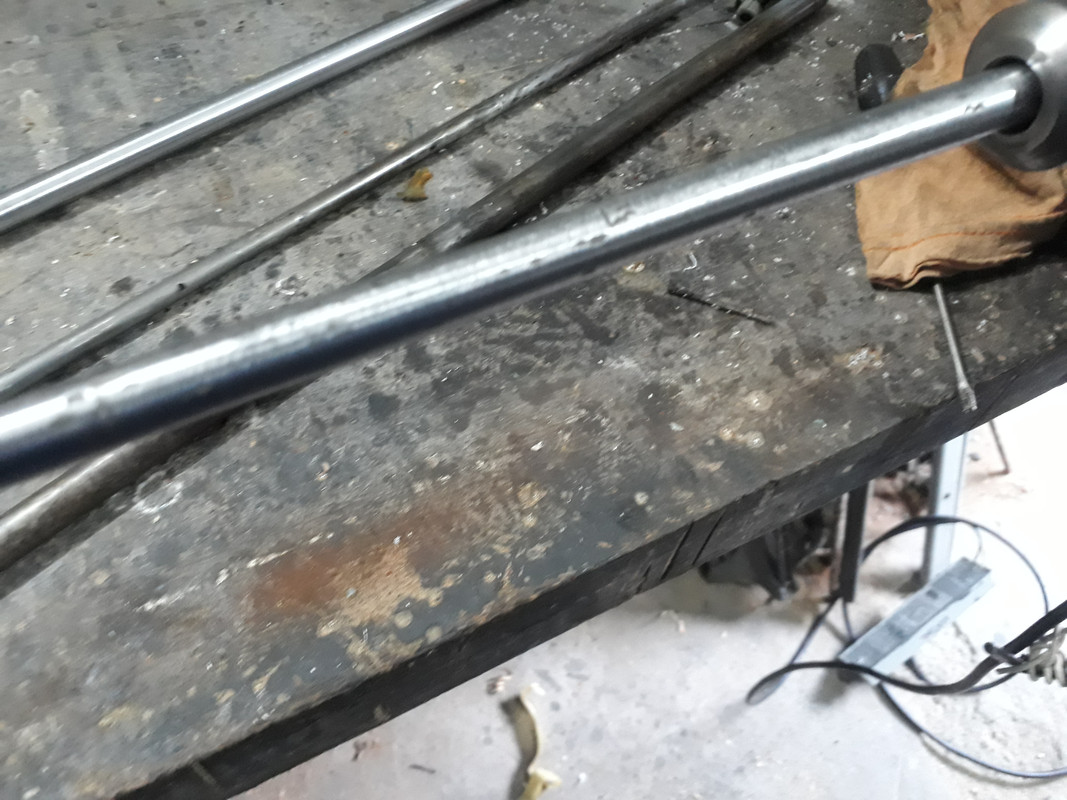

Outra parte : a ponteira que estava de dar dó..

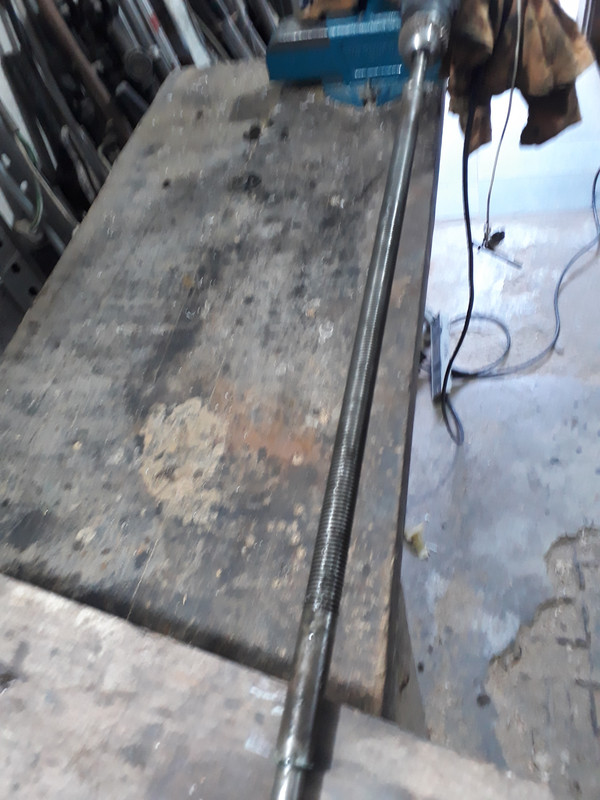

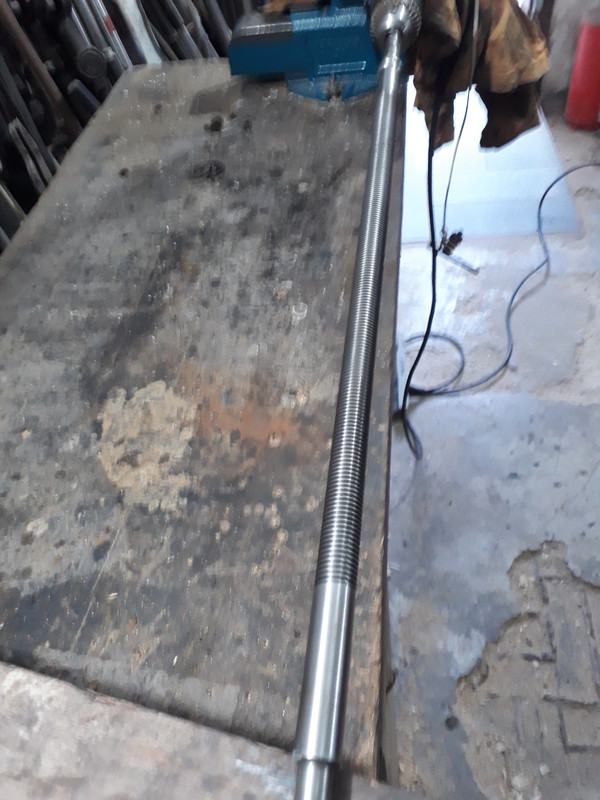

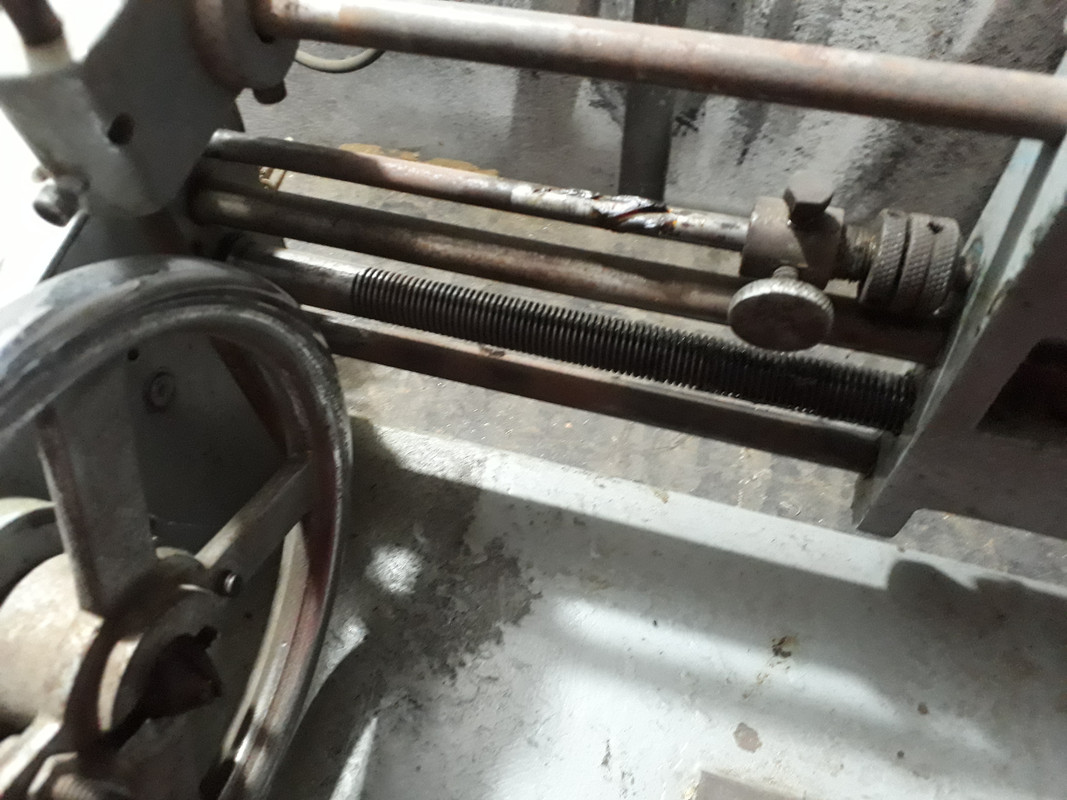

E o fuso:

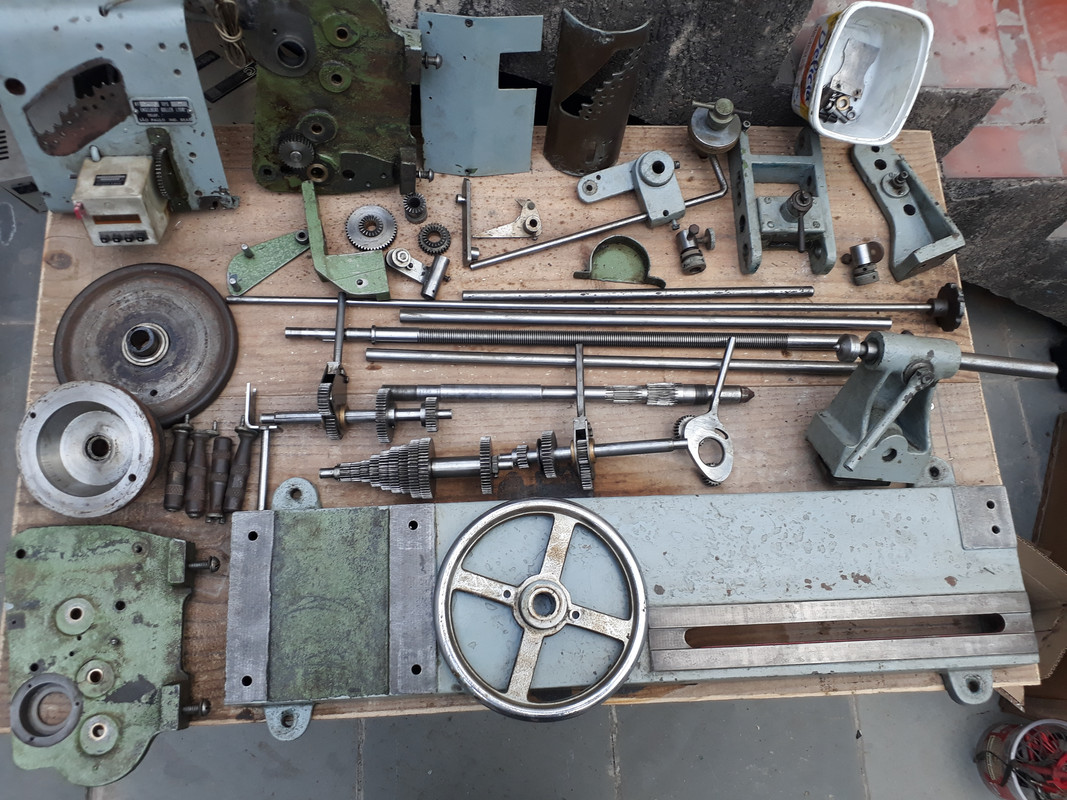

No final, ela já totalmente desmontada:
«
Última modificação: 25 de Agosto de 2021, as 04:56:46 por Matec
»
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #9 :
26 de Agosto de 2021, as 19:01:13 »
Não tendo como galvanizar ou niquelar as hastes, dá-se um banho de fosfatizante e, depois, se aplica óleo.
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #10 :
27 de Agosto de 2021, as 01:36:45 »
Para a utilização dessa máquina, é necessário saber como ela trabalha. Como não veio com o Manual, eu tive que criar alguma documentação.
A primeira, e talvez mais importante é a tabela de passos do carrinho de espalhamento de fio.
Eu fiz o levantamento dos dentes de todas as engrenagens da caixa Norton, ou caixa de velocidades, e criei um croqui, para ter essa informação sempre guardada. E também fiz uma tabela com as possíveis combinações, para saber qual seria a adequada para determinada bitola de fio. Se alguém quiser verificar se há algum erro, eu agradeço.

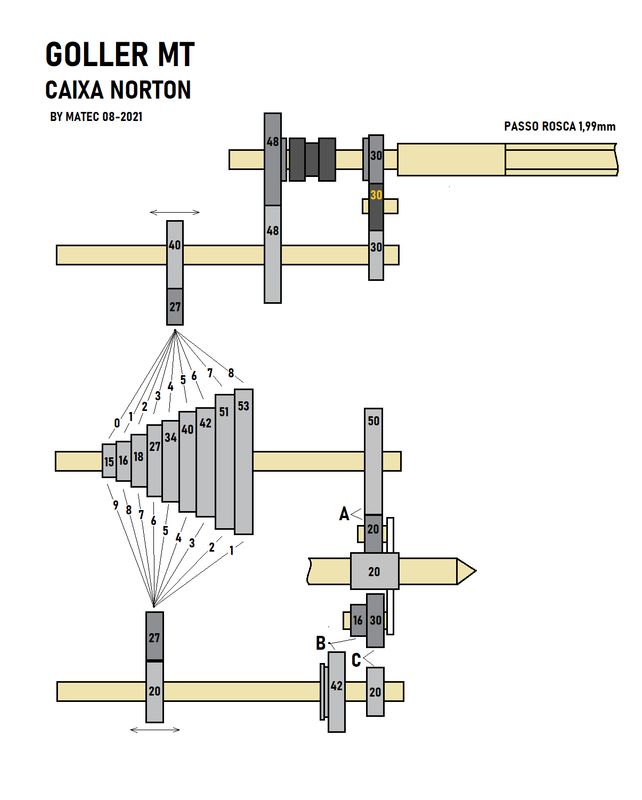

A caixa Norton

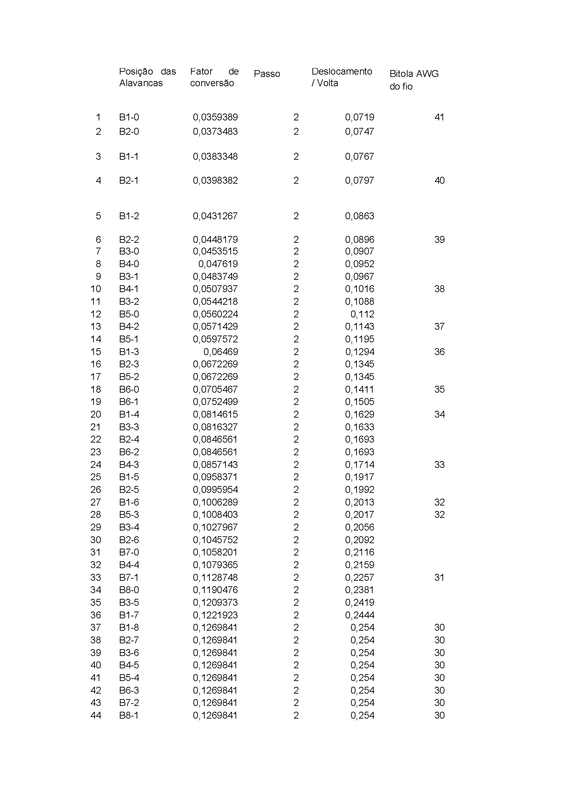

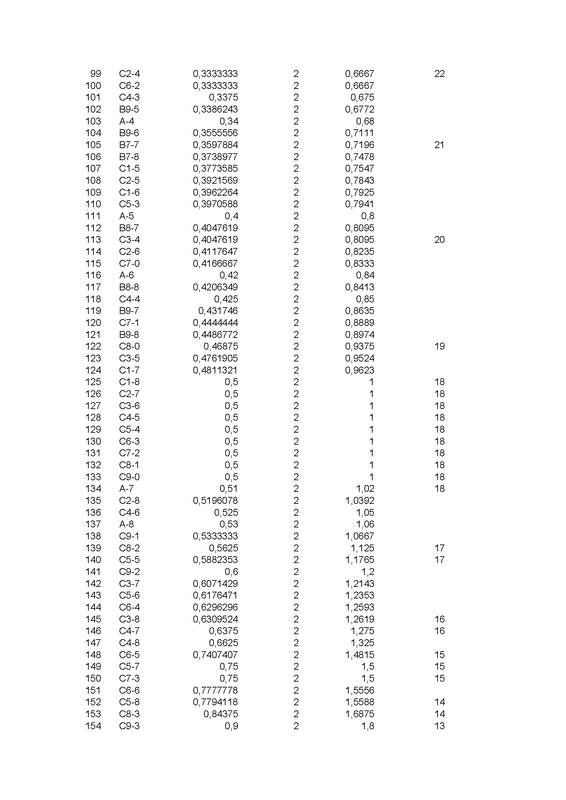

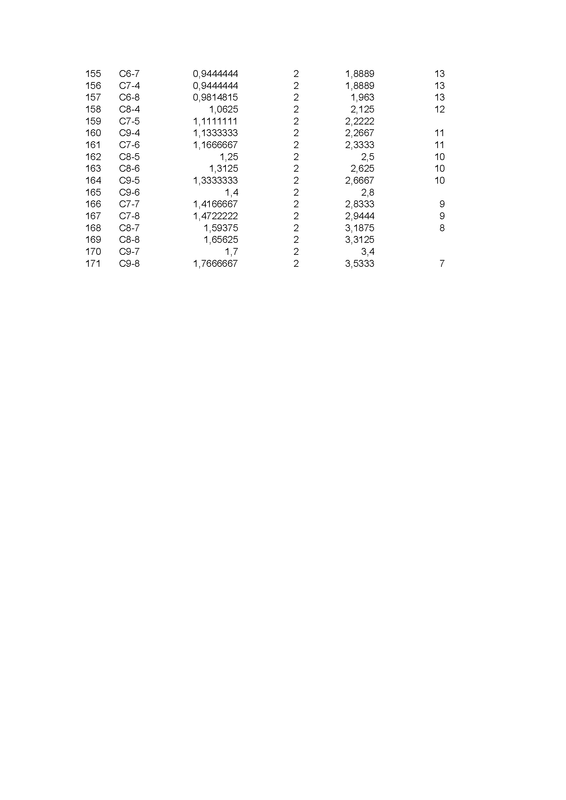

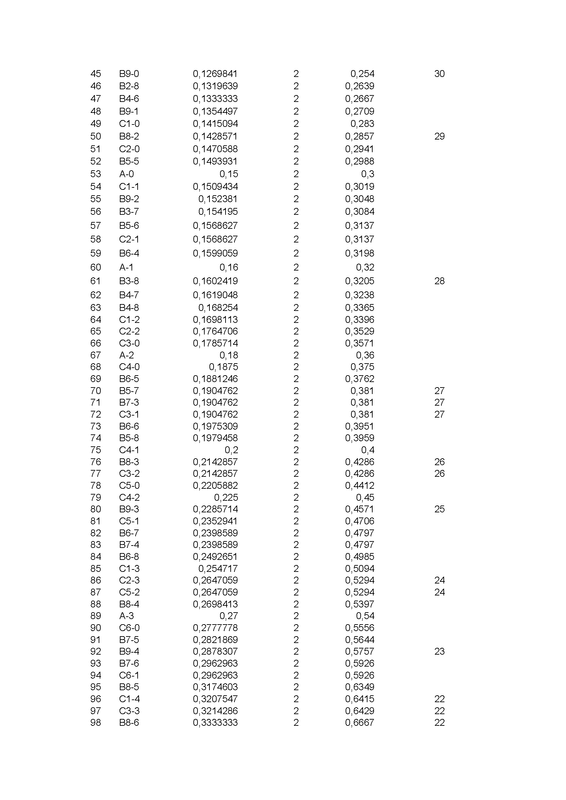

A tabela de passos
Spoiler
(clique para mostrar ou esconder)
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #11 :
27 de Agosto de 2021, as 19:34:43 »
Márcio, o passo da rosca do fuso é 2,00 mm exatos.
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #12 :
27 de Agosto de 2021, as 20:37:09 »
Citação de: A.Sim em 27 de Agosto de 2021, as 19:34:43
Márcio, o passo da rosca do fuso é 2,00 mm exatos.
Seria, se não houvesse desgaste em certas áreas, e em outras não. Provavelmente no fim do fuso onde a rosca não tem desgaste, dê exatos 2mm.
Registrado
A.Sim
Handmaker
Offline
Sexo:
Mensagens: 1.235
Obrigado
-Dado: 86
-Recebido: 363
Re: Reformando Bobinadeira Goller MT
«
Responder #13 :
27 de Agosto de 2021, as 23:24:12 »
Sim, mas o desgaste não muda o passo da rosca, Márcio. Ou o eixo ficou mais curto ? Não, né ?
Registrado
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
- pelo retorno do tópico "Chinelagem" !
Matec
Hand MasterMind
Offline
Mensagens: 2.936
Obrigado
-Dado: 181
-Recebido: 844
Re: Reformando Bobinadeira Goller MT
«
Responder #14 :
27 de Agosto de 2021, as 23:40:04 »
Citação de: A.Sim em 27 de Agosto de 2021, as 23:24:12
Sim, mas o desgaste não muda o passo da rosca, Márcio. Ou o eixo ficou mais curto ? Não, né ?
Se você pensar só no passo da rosca, não há mudança. Mas se pensar em regiões em que a rosca de perfil quadrado vai se tornando trapezoidal, por conta do desgaste, e depois de trapezoidal em quadrada novamente, aí sim há diferenças. Nessa questão você não havia pensado.
Registrado
