Como testar um amplificador valvulado recém construído

Started by Jimi, 17 de March de 2023, as 12:04:38

Previous topic - Next topic

Jimi

*
Iniciante
Posts: 153
Logged
Já instalei a lâmpada incandecente de 100 watt em série, liguei o alto falante ao secundário do transformador de saída e confirmei que pelo cabo de alimentação e pelo fusível há passagem de corrente. Agora vou medir as resistências dos enrolamentos dos transformadores. Já liguei por pouco segundos na tomada com as chaves desligadas e ouvi um ruído baixo no alto falante. Como devo proceder a partir daqui?

-----

Nenhuma das válvulas foi instalada ainda.

Matec

*****
Hand MasterMind
Posts: 2,939
Logged
Ligue o aparelho, espere uns 2 ou 3 minutos, e meça as tensões das placas e verifique se estão com valor próximo da tensão maior da fonte. (Sem válvulas, não tem consumo). Depois, se tudo estiver certo desligue, coloque as válvulas e ligue novamente, ainda com a lâmpada em série. Se todas as válvulas estiverem OK pode fazer testes e quando parecer tudo de acordo ligue sem a lâmpada em série.
:)

A.Sim

****
Handmaker
Posts: 1,245
Location: São Leopoldo
Logged
Quote from: Matec on 17 de March de 2023, as 12:46:08
Ligue o aparelho, espere uns 2 ou 3 minutos, e meça as tensões das placas e verifique se estão com valor próximo da tensão maior da fonte. (Sem válvulas, não tem consumo).

Credo, Márcio... qual o valor dos capacitores de filtro, para demorar tanto tempo ?
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)

- pelo retorno do tópico "Chinelagem" !

Matec

*****
Hand MasterMind
Posts: 2,939
Logged

Quote from: A.Sim on 17 de March de 2023, as 12:54:40
Credo, Márcio... qual o valor dos capacitores de filtro, para demorar tanto tempo ?

Não sei Alexandre. E por isso mesmo, pelo fato de desconhecer o circuito, é que eu dei esse espaço pra fazer o teste. Se forem as primeiras  vezes que o circuito for energizado, alguns capacitores apresentam algum "vazamento" de corrente, que mais tarde diminui à um valor mínimo...

Jimi

*
Iniciante
Posts: 153
Logged
Seguindo as dicas de segurança:

http://www.handmades.com.br/forum/index.php?page=dica_seg_valvulados

Logo mais vou sair para comprar uma haste de aterramento, luvas, pontas jacaré para o multímetro e o que mais precisar.

-----


Credo, Márcio... qual o valor dos capacitores de filtro, para demorar tanto tempo ?
[/quote]

São dois capacitores de 10 Micro em paralelo ligados na entrada do indutor e a saída da 5U4. E mais quatro também de 10 Micro para as outras tenções do filtro.

A.Sim

****
Handmaker
Posts: 1,245
Location: São Leopoldo
Logged
Quote from: Jimi on 17 de March de 2023, as 13:56:00
São dois capacitores de 10 Micro em paralelo ligados na entrada do indutor e a saída da 5U4. E mais quatro também de 10 Micro para as outras tensões do filtro.

Põe aí uns 20 segundos, tempo da 5U4 acender.
Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)

- pelo retorno do tópico "Chinelagem" !

Jimi

*
Iniciante
Posts: 153
Logged
Bom dia. Medi as tensões no soquete da retificadora sem ela instalada e nos terminais de alta tensão deu cerca de 370 voltz em um lado e 380 no outro. Quanto a alimentação do filamento deu entre 21,2 e 20V. Eis ai a parte que me preocupa, pois mesmo sem consumo, creio que seja tensão demais podendo queimar o filamento da 5U4. Vou alguadar as respostas dos colegas daqui antes colocar a válvula ou levar o transformador para corrigir o secundário de 5V.

-----

Medi as tensões com a garra jacaré preta no chassi e a ponta vermelha do multimetros nos terminais do soquete. O único secundário do transformador de força que parece estar fora do esperado é o de alimentação do filamento da retificadora.

-----

Medi novamente, porém agora entre os terminais de 5V e ai sim, vi o resultado esperado.

-----

O multímetro está acusando contato entre o primário de 0V (220-110-0V) e o chassi. A não ser que eu esteja enganado, não deveria ser assim.

Matec

*****
Hand MasterMind
Posts: 2,939
Logged
QuoteMedi as tensões com a garra jacaré preta no chassi e a ponta vermelha do multimetros nos terminais do soquete. O único secundário do transformador de força que parece estar fora do esperado é o de alimentação do filamento da retificadora.

Medi novamente, porém agora entre os terminais de 5V e ai sim, vi o resultado esperado.

Medição de maneira errada levam a erros de interpretação . No entanto as medidas no HT com diferença de cerca de 10v já não é um bom sinal... :-X

QuoteO multímetro está acusando contato entre o primário de 0V (220-110-0V) e o chassi. A não ser que eu esteja enganado, não deveria ser assim.

Se está acusando contato na escala de resistência ohmica, é que está errado e você tem que mandar refazer esse transformador.  )>|

:)

Jimi

*
Iniciante
Posts: 153
Logged


Se está acusando contato na escala de resistência ohmica, é que está errado e você tem que mandar refazer esse transformador.  )>|

:)
[/quote]

Foi o que imaginei, pois esse contato está mandando 220V para onde não deveria. Há uma fonte de 12V que  aparentemente queimou dudrante o teste. Vou medir as resitências dos secundários para ver se algum deles queimou. Depois vejo se preciso trocar algum componente dessa fonte. O técnico que montou o transformador pediu para eu levar até ele o aparelho para ele ver o que está acontecendo.

Matec

*****
Hand MasterMind
Posts: 2,939
Logged
Quote from: Jimi on 20 de March de 2023, as 13:55:04
Foi o que imaginei, pois esse contato está mandando 220V para onde não deveria. Há uma fonte de 12V que  aparentemente queimou dudrante o teste. Vou medir as resitências dos secundários para ver se algum deles queimou. Depois vejo se preciso trocar algum componente dessa fonte. O técnico que montou o transformador pediu para eu levar até ele o aparelho para ele ver o que está acontecendo.

Hummm ??? Não sei se entendi. Mas já que vai levar no técnico, peça pra testar as tensões e o isolamento. Essas coisas são muito importantes pra sua segurança e para o bom funcionamento do seu projeto.

Transformadores são caros, mas quando bem feitos podem durar uma vida. E também salvam vidas.

:)

Jimi

*
Iniciante
Posts: 153
Logged
Os problemas anteriormente relatado foram corrigidos. Acabo de merir as tenções com a retificadora. Na saída DC deu entre 416 e 421 V, No pino da grade 2, apór os resitores de 470 R, variou entre 415 e 417 V. Pelo que estou lendo no datasheet da 6L6, precisarei de uma tensão bem menor (300V) para obter a potência desejada de 30 watts.

Matec

*****
Hand MasterMind
Posts: 2,939
Logged
Jimi
Você pode mostrar o esquema desse amplificador pra gente avaliar aqui?

Jimi

*
Iniciante
Posts: 153
Logged
Quote from: Matec on 09 de April de 2023, as 20:13:30
Jimi
Você pode mostrar o esquema desse amplificador pra gente avaliar aqui?

Há uma modificação no reverb que agora é amplificado por uma Ecl84, postarei em breve. A potência e o pré principal seguem o esquema do Prince "O" Wails, porém com 6L6 na saída. Foram adicionados o Mac Tube na entrada, o reverb e o loop de efeitos depois do pré principal.

https://scontent.fjoi1-1.fna.fbcdn.net/v/t39.30808-6/340842319_571900878254053_3959216715751081593_n.jpg?_nc_cat=110&ccb=1-7&_nc_sid=730e14&_nc_ohc=2ibsa-9egb4AX_53Sy2&_nc_ht=scontent.fjoi1-1.fna&oh=00_AfAVc8oPzKjMWuAcmz5O4KNSOSAZ7BIEi1gVxmiaSVBv3A&oe=64375BE4

Matec

*****
Hand MasterMind
Posts: 2,939
Logged
Quote from: Jimi on 09 de April de 2023, as 21:02:14
Há uma modificação no reverb que agora é amplificado por uma Ecl84, postarei em breve. A potência e o pré principal seguem o esquema do Prince "O" Wails, porém com 6L6 na saída. Foram adicionados o Mac Tube na entrada, o reverb e o loop de efeitos depois do pré principal.

Você precisa aprender melhor como lidar com as ferramentas do fórum...




Sem querer ser falar mal do seu esquema, mas esse seu amplificador está estranho. Ele era diferente, com 6V6 e foi sendo modificado sem critério, ou ele não vai funcionar, ou vai funcionar mal, com várias coisas que tem que ser pensadas antes de serem feitas. A parte da inversora está totalmente errada e saída também. Realmente você deveria ter feito algo mais simples. É melhor repensar antes de ligar ele.

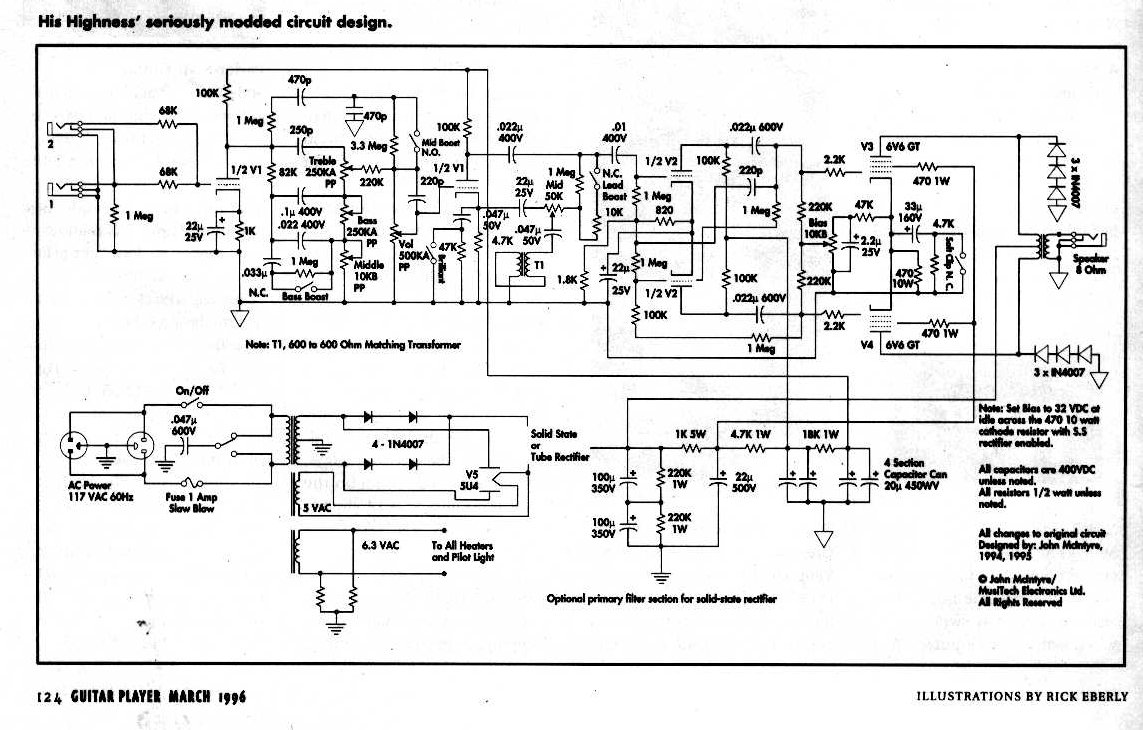

Mesmo esse esquema que achei, dito como Prince "O" Wails "original", eu não vejo muita segurança não.

[spoiler] [/spoiler]


Jimi

*
Iniciante
Posts: 153
Logged
Procurei seguir o esquema, mas claro que vou fazer todas as correções necessárias. A primeira é comparar a parte da inversora. Pois agora que está montado, desejo concluir.
