« Responder #180 : 11 de Setembro de 2021, as 01:47:42 »

Estou juntando umas imagens de placas e esquemas disponibilizados aqui no site  para tentar construir um tremendão.
Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.833

Obrigado
-Dado: 165
-Recebido: 771



« Responder #181 : 11 de Setembro de 2021, as 01:57:11 »

Estou juntando umas imagens de placas e esquemas disponibilizados aqui no site  para tentar construir um tremendão.

Muito bom! O tremendão é um ótimo amplificador.

 Smiley
Registrado
casacunha
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 754

Obrigado
-Dado: 42
-Recebido: 63


page & stratocaster


« Responder #182 : 12 de Setembro de 2021, as 02:08:48 »

Estou juntando umas imagens de placas e esquemas disponibilizados aqui no site  para tentar construir um tremendão.
Viu uma pessoa em um grupo  de valvulado do Facebook  vendendo vários Gianinis valvulados.  Creio que uns 7 amplificadores. A grande maioria precisando de reparo.
Registrado
kem
DIY Freak
******
Offline Offline

Mensagens: 5.127

Obrigado
-Dado: 93
-Recebido: 787



« Responder #183 : 12 de Setembro de 2021, as 06:37:01 »

Viu uma pessoa em um grupo  de valvulado do Facebook  vendendo vários Gianinis valvulados.  Creio que uns 7 amplificadores. A grande maioria precisando de reparo.
Qual o nome do grupo?
Registrado

I don't want to die young...
I want to diode!
casacunha
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 754

Obrigado
-Dado: 42
-Recebido: 63


page & stratocaster


« Responder #184 : 12 de Setembro de 2021, as 17:39:24 »

Valvulados Brasil
« Última modificação: 12 de Setembro de 2021, as 17:50:14 por casacunha » Registrado
tufoeffect
Freqüente
**
Offline Offline

Sexo: Masculino
Mensagens: 365

Obrigado
-Dado: 2
-Recebido: 35


...Like the sign of the southern cross....


« Responder #185 : 06 de Novembro de 2021, as 01:33:55 »

Boa noite pessoal, estou com uma dúvida. Peguei um Tremendão 3 para reformar, porém eles estava sem o transformador de reverb, o qual já encomendei com a Schatz, e o tanque reverb original, um tal de Reverplay, está com uma das duas molas rompidas, então terei de comprar um tanque reverb novo.
Alguém sabe me dizer as características de impedância para esse tanque reverb, ou qual modelo atual o substitui?

Obrigado.
Registrado

...money for nothing!!!
Cesarino
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 2

Obrigado
-Dado: 0
-Recebido: 0



« Responder #186 : 07 de Dezembro de 2021, as 12:58:55 »

Uma alteração:

O transformador de força do giannini A102 é o 4025 e o de saída é o ag 4024. Sei disso porque tenho 3 aparelhos aqui com esses mesmos transformadores(1 foi enrolado). Semana que vem chega um A100, que acredito terem o mesmo conjunto de transformadores(só posso confirmar próxima semana.).

transformador de força A102
https://www.imagebam.com/view/ME5H37Z

transformador de saída
https://www.imagebam.com/view/ME5H383
« Última modificação: 22 de Abril de 2022, as 08:04:37 por Cesarino » Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.833

Obrigado
-Dado: 165
-Recebido: 771



« Responder #187 : 09 de Dezembro de 2021, as 11:49:27 »

Uma alteraçao.

O transformador de força do ginnini A102 é o 4025 e o de saida é o ag 4024. Sei disso porque tenho 3 aparelhos aqui com esses mesmos transformadores(1 foi enrolado). Semana que vem chega um A100, que acredito terem o mesmo conjunto de transformadores(so posso confirmar prox semana.).

transformador força A102
https://www.imagebam.com/view/ME5H37Z

transformador saida
https://www.imagebam.com/view/ME5H383


Sim. Mais um dos muitos "enganos" da documentação da Giannini, é só ver que no Catálogo de Reposição da Willkason, página R-6 que os números estão trocados, consta que o força seja FG-4024 e o áudio AG-4025 para o A100 que é praticamente o mesmo equipamento. Já no esquema dos A102 constam os transformadores FG-4016 e AG-4017, força e saída.Em se tratando das documentações dos Gianninis, eles tem nota Zero.. Existem também no catálogo da Willkason transformadores com numeração 4024 e 4025, porém são saídas de audio; SE de 5W...

Eu já havia conversado com os fabricantes de transformadores sobre esse caso. E com a ajuda de suas fotos já havia feito a alteração na tabela. Porém ainda não me repassaram os valores das tensões, correntes e impedâncias para esses modelos...

Smiley
« Última modificação: 09 de Dezembro de 2021, as 11:59:02 por Matec » Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.833

Obrigado
-Dado: 165
-Recebido: 771



« Responder #188 : 16 de Março de 2022, as 19:34:18 »

O bom de se navegar em redes sociais é que de vez em quando, se consegue alguma informação relevante sobre um equipamentos que à muito acreditava-se  extintos. Eu sou um garimpeiro de informações sobre equipamentos nacionais, que um dia, estiveram à disposição do público, por conta de pessoas que fizeram um esforço danado pra manter uma pequena linha de produção neste país.

O garimpo que eu venho mostrar dessa vez, é o desconhecido Giannini N° 1.






Não sei quem fabricava exatamente, pois nessa época, (final dos anos 1950, começo de 1960), a Giannini ainda não produzia seus próprios equipamentos, e só iria ter uma fábrica própria lá por 1967/68...

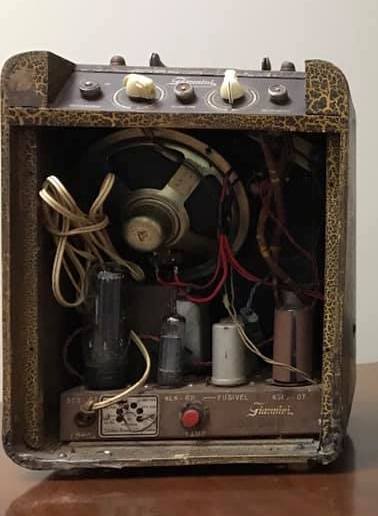

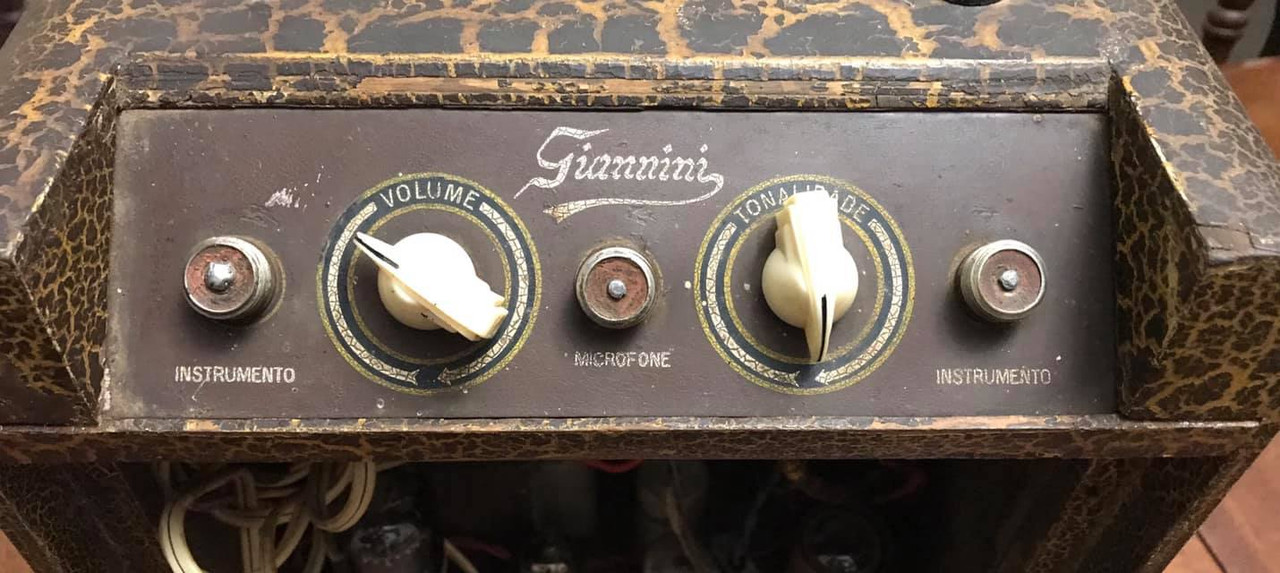

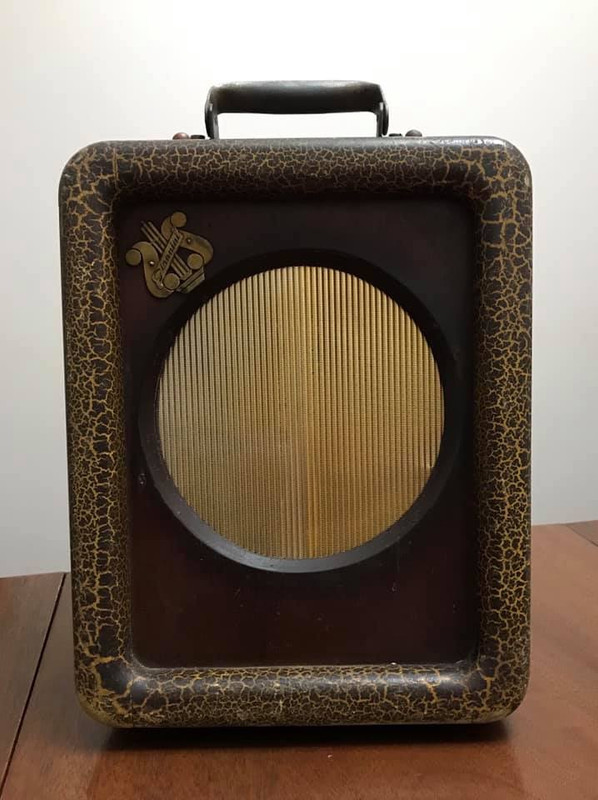

Giannini N1, imagens do Facebook:








Uma das grandes coisas que esse amplificador tinha, e que nenhum dos fabricantes nacionais parece ter coragem de fazer, é enviar o esquema impresso no próprio aparelho... o que é uma mão na roda pra fazer uma manutenção básica.





Esse esquema carece de alguns valores, mas por comparação, podemos utilizar os valores dos Fender Princeton 5B2. Que tem a mesma válvula de pré, e tem o esquema quase igual.....




Se fizermos uma aproximação dos dois esquemas poderemos chegar a algo assim...

Spoiler (clique para mostrar ou esconder)

Por enquanto é isso!

 Smiley











« Última modificação: 16 de Março de 2022, as 20:12:30 por Matec » Registrado
tarsilioyanko
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 136

Obrigado
-Dado: 1
-Recebido: 19


GuitTar!!!


« Responder #189 : 16 de Março de 2022, as 22:17:15 »

Muito interessante! Devia ser meio pesadinho para o tamanho (7,200K). Me chamou a atenção por ser construído com madeira de lei e outra é a chave seletora de voltagem que vai de 70 a 200V.
Registrado
darkislanio
Colaborador
***
Offline Offline

Sexo: Masculino
Mensagens: 744

Obrigado
-Dado: 201
-Recebido: 139


Cookin' sum tubes


« Responder #190 : 16 de Março de 2022, as 22:52:17 »

chave seletora de voltagem que vai de 70 a 200V.

Nem tão incomum assim pra época não. Tenho aqui um transformador antigo que tem primários de 90, 100, 115, 125, 180, 200 e 220v, se não me engano da ultra som.

Citar
composto de 6 válvulas, com falante de 6"...

Engraçado, 6 válvulas? Deve estar contando os capacitores de fonte como válvulas também, e considerando o duplo triodo como duas válvulas. hehehe

Se fosse possível obter fotos internas desse amplificador, se poderia conseguir o valor exato dos componentes. A 6L6 está sub utilizada nesse esquema, não?
« Última modificação: 17 de Março de 2022, as 00:34:05 por darkislanio » Registrado

This friend of no one, time, creases on your face.
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.833

Obrigado
-Dado: 165
-Recebido: 771



« Responder #191 : 16 de Março de 2022, as 23:56:35 »

Muito interessante! Devia ser meio pesadinho para o tamanho (7,200K). Me chamou a atenção por ser construído com madeira de lei e outra é a chave seletora de voltagem que vai de 70 a 200V.


Os equipamentos dessa época eram tanques de guerra. Construídos pra durar. Não eram práticos nem muito potentes, mas eram muito bem feitos.

Nem tão incomum assim pra época não. Tenho aqui um transformador antigo que tem primários de 90, 100, 115, 125, 180, 200 e 220v, se não me engano da ultra som.


E olha que os transformadores Ultrasson nem eram da época. São bem mais recentes...

Citar
Engraçado, 6 válvulas? Deve estar contando os capacitores de fonte como válvulas também, e considerando o duplo triodo como duas válvulas. hehehe

Se fosse possível obter fotos internas desse amplificador, se poderia conseguir o valor exato dos componentes. A 6L6 está sub utilizada nesse esquema, não?

As 6l6 da época desse projeto,(talvez década de 1940), deveria ser aquelas de corpo metálico. Bem menos potentes. Pra uma 6L6GC mais recente, sim conseguiria quase 10w de saída em SE se também o resto do circuito suportasse...

-----
Uma coisa que percebo no interior desse aparelho é que a válvula de saída ja foi trocada. Ali parece que tem uma EL84....
« Última modificação: 17 de Março de 2022, as 00:58:01 por Matec » Registrado
kem
DIY Freak
******
Offline Offline

Mensagens: 5.127

Obrigado
-Dado: 93
-Recebido: 787



« Responder #192 : 17 de Março de 2022, as 09:23:48 »

Engraçado, 6 válvulas? Deve estar contando os capacitores de fonte como válvulas também, e considerando o duplo triodo como duas válvulas. hehehe
Reparei a mesma coisa na propaganda.
Talvez contem o duplo tríodo como 2 e o duplo diodo como 2 também...
Registrado

I don't want to die young...
I want to diode!
hgamal
Hand MasterMind
*****
Offline Offline

Sexo: Masculino
Mensagens: 3.978

Obrigado
-Dado: 22
-Recebido: 506



« Responder #193 : 17 de Março de 2022, as 15:34:39 »

Muito interessante! Devia ser meio pesadinho para o tamanho (7,200K). Me chamou a atenção por ser construído com madeira de lei e outra é a chave seletora de voltagem que vai de 70 a 200V.

Hoje em dia seria madeira fora da lei Smiley

Talvez contem o duplo tríodo como 2 e o duplo diodo como 2 também...

O que dá 5 na contagem tradicional.

"de 70 a 220V": imagina a zorra que eram as tensões fornecidas naquela época? De repente é assim ainda, só não falam!
Registrado

Deus salva... e o Rock alivia! Ainda está em tempo do Rock 'n' Roll te salvar
A.Sim
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.185

Obrigado
-Dado: 72
-Recebido: 343



WWW
« Responder #194 : 17 de Março de 2022, as 15:41:03 »

"de 70 a 220V": imagina a zorra que eram as tensões fornecidas naquela época? De repente é assim ainda, só não falam!

70 é meio exagerado. Acho que os colegas querem dizer 90.

A zorra ainda é grande, por isso a Schatz fabrica os transformadores de força com primário universal em 120/127/220 V com a inclusão do 115 V nos transformadores para amplificadores HiFi. E falta pouco para que eu inclua 100 V ou mesmo 90 V !
Registrado

Transformadores Schatz
...The bitterness of poor quality [transformers] is remembered long after the sweetness of today's funny gadgets low price has faded from memory... (obsoletetellyemuseum)
