Autor Tópico: Restauro de um Tremendão SL - O que fazer?  (Lida 5471 vezes)
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« : 30 de Janeiro de 2021, as 18:52:09 »

Pessoal, boa noite.
Peguei um Tremendão SL para fazer "qualquer" coisa possível com ele, mas tentando aproveitar algumas peças que tenho em mãos.
No início pensei em buscar o esquema dele e refazer, mas acredito que dá pra fazer algo melhor.
Estudo eletrônica como passatempo e não sou iniciado na prática de montagem de amplificadores, porém gosto muito de estudar como as coisas funcionam e não tenho pressa para o projeto.
Estou lendo o fórum para buscar mais informações, mas queria pedir para me darem um norte do que eu devo fazer primeiro.

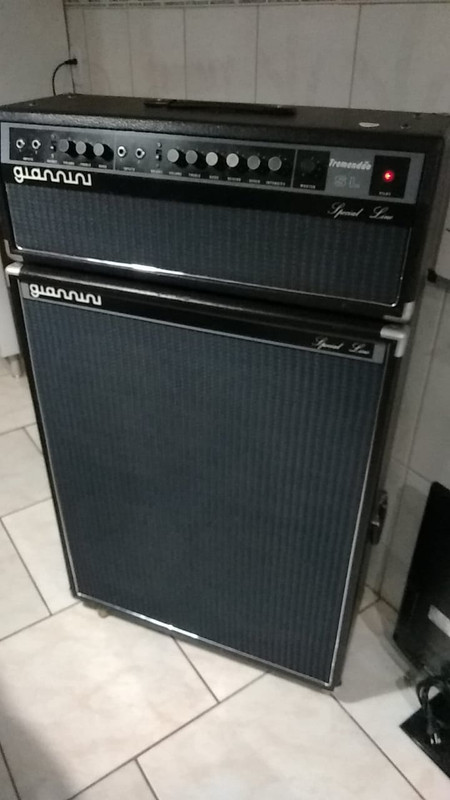

Seguem as fotos do Tremendão já parcialmente desmontado:

Spoiler (clique para mostrar ou esconder)

Eu sei que não tenho condições de montar um amplificador valvulado completo agora, mas com essas peças, principalmente os transformadores e válvulas, eu poderia montar qual/quais projetos?

Agradeço desde já.

Editei o assunto do tópico.
Editei a mensagem para colocar as imagens no spoiler, que só aprendi a usar agora.
« Última modificação: 10 de Fevereiro de 2021, as 09:35:27 por Pedro Augusto » Registrado
guikusch
Iniciante
*
Offline Offline

Sexo: Masculino
Mensagens: 69

Obrigado
-Dado: 1
-Recebido: 3



« Responder #1 : 30 de Janeiro de 2021, as 19:56:05 »

Quais as valvulas? Ve se da pra montar aquela versão de 5 knobs do jcm800, ou um High Octane...
Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #2 : 30 de Janeiro de 2021, as 20:12:11 »

As válvulas são 6l6gc,12ax7a e 12at7.
Registrado
emanuelneto
Colaborador
***
Offline Offline

Mensagens: 512

Obrigado
-Dado: 244
-Recebido: 62



« Responder #3 : 30 de Janeiro de 2021, as 20:33:13 »

Você pode iniciar pelos transformadores (principalmente saída e força) informado as tensões medidas neles sem carga (não esqueça de usar lâmpada série)..
No transformador de saída ligue o primário na sua rede elétrica com lâmpada série e informe as tensões medidas em cada um dos secundários...
^^
Precisamos saber primeiramente o estado das peças para termos um norte do que indicar montar com ele
Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #4 : 31 de Janeiro de 2021, as 00:17:56 »

Pessoal, boa noite.
Peguei um Tremendão SL para fazer "qualquer" coisa possível com ele, mas tentando aproveitar algumas peças que tenho em mãos.
No início pensei em buscar o esquema dele e refazer, mas acredito que dá pra fazer algo melhor.
Estudo eletrônica como passatempo e não sou iniciado na prática de montagem de amplificadores, porém gosto muito de estudar como as coisas funcionam e não tenho pressa para o projeto.
Estou lendo o fórum para buscar mais informações, mas queria pedir para me darem um norte do que eu devo fazer primeiro.
Seguem as fotos do Tremendão já parcialmente desmontado:

https://drive.google.com/file/d/1-D5ZjxZ4iXKlr-padTQ9kuEHAPYtL7ah/view?usp=sharing
https://drive.google.com/file/d/1M0NtNYlWct9roSXvn1PjoAS-5wdMmGra/view?usp=sharing
https://drive.google.com/file/d/1g14FDiMYY0SSTSY87JuZS7FfmhlwkP6g/view?usp=sharing
https://drive.google.com/file/d/1PBNKB_qA6ZGdGBIYmRrtRWMrVUPPAPpJ/view?usp=sharing

Eu sei que não tenho condições de montar um amplificador valvulado completo agora, mas com essas peças, principalmente os transformadores e válvulas, eu poderia montar qual/quais projetos?

Agradeço desde já.

Esse amplificador está em boas condições, é um clone de um Fender twin, e você vai fazer a besteira de mudar? Sei lá, o amplificador é seu, mas ele do jeito que está já vale um bom dinheiro. Mas se você fizer mods ou coisa parecida, vai depreciar seu amplificador. Duvido que se faça coisa melhor do que ele já é.
« Última modificação: 31 de Janeiro de 2021, as 00:33:12 por Matec » Registrado
raphaelCoelho
Freqüente
**
Offline Offline

Sexo: Masculino
Mensagens: 421

Obrigado
-Dado: 162
-Recebido: 87



« Responder #5 : 31 de Janeiro de 2021, as 00:40:36 »

Eu to com o Matec, mais fácil a galera te ajudar a "restaurar" esse amplificador, que é um clássico da giannini. Se deixares ele funcionando perfeitamente, vais ter um amplificador poderoso...
Registrado

Grande abraço, Raphael!
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #6 : 31 de Janeiro de 2021, as 13:22:52 »

Obrigado pelas respostas!
Como eu havia dito, estava precisando de um norte do que fazer com ele.
Vou fazer o restauro dele então.
Estou estudando como testar esses transformadores, se eu não sentir segurança em fazer, procurarei alguém que saiba.

Achei pelo fórum esses dois esquemas
https://drive.google.com/file/d/0B2-sj-rhDw7Dbi1sU3NvMXJkQm8/view
http://ampwares.com/schematics/100W_Mast_Vol_SF_Twin_Rev.pdf
« Última modificação: 31 de Janeiro de 2021, as 13:26:45 por Pedro Augusto » Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #7 : 31 de Janeiro de 2021, as 15:29:09 »

Sim, ambos os esquemas servem, mas o primeiro é o mais correto. O do Fender tem a fonte diferente.

O teste dos transformadores é simples, pode ser feito com a ligação de 1 transformador na rede elétrica via uma lâmpada em série, de uns 40w. No caso dos transformadores estarem íntegros, a lâmpada permanecerá apagada. Caso não tenha ficado claro, pergunte.

 Smiley
Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #8 : 31 de Janeiro de 2021, as 20:52:20 »

Obrigado, Matec, vou atrás de uma lâmpada incandescente e um plug macho pra conectar nos fios dos transformadores.
Os 4 transformadores podem ser testados ligando direto na rede elétrica 220v?

Estou fazendo o levantamento dos componentes que fazem parte do circuito, esses são os resistores que eu consegui enxergar no esquemático:
13x 100K
8x   470R
7x   1M
6x   68K
6x   1k5
4x   220K
3x   820R
2x   150K
2x   6k8
2x   470K
2x   1k

Abaixo, todos 1x:
22R
47R
12K
50K
82K
2K7
2K2
22K
5K6
10K
3M3
10M
2M2
Registrado
silvioalvim
Iniciante
*
Offline Offline

Mensagens: 88

Obrigado
-Dado: 38
-Recebido: 5


Aprendendo a jogar


« Responder #9 : 31 de Janeiro de 2021, as 21:06:02 »

Que bom que decidiu restaurar o SL! Eu peguei um em estado pior que o seu, e após a restauração com a ajuda de um amigo, ele ficou ótimo.

« Última modificação: 31 de Janeiro de 2021, as 21:08:22 por silvioalvim » Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #10 : 31 de Janeiro de 2021, as 21:17:25 »

Ficou muito bom, Silvio. Espero conseguir algo próximo.

Os capacitores que consegui enxergar foram:

7x 22uF/25V
6x 100nF
4x 47nF
3x 10nF
3x 22uF/500V
2x 100uF/350V
2x 22nF
2x 150pF
2x 220pF
1x 120pF
1x 10pF
1x 500pF
1x 3n3F
1x 1nF
1x 47uF/150V

Acrescento os potenciômetros:
4x 250K
3x 1M
2x 10K
1x 2M2
1x 100K
« Última modificação: 31 de Janeiro de 2021, as 21:25:24 por Pedro Augusto » Registrado
silvioalvim
Iniciante
*
Offline Offline

Mensagens: 88

Obrigado
-Dado: 38
-Recebido: 5


Aprendendo a jogar


« Responder #11 : 31 de Janeiro de 2021, as 23:34:34 »

Os 4 transformadores podem ser testados ligando direto na rede elétrica 220v?

Esse vídeo tem um bom roteiro para testar o transformador de força

https://www.youtube.com/watch?v=rBG1UFjtv8A

Tome cuidado para alimentar os fios corretos do primário!
Após anotar as tensões obtidas no secundário, compare com as da tabela elaborada pelo Matec no tópico abaixo

http://www.handmades.com.br/forum/index.php?topic=9172.0

« Última modificação: 31 de Janeiro de 2021, as 23:38:10 por silvioalvim » Registrado
Matec
Administrator
Hand MasterMind
*****
Offline Offline

Mensagens: 2.712

Obrigado
-Dado: 152
-Recebido: 687



« Responder #12 : 31 de Janeiro de 2021, as 23:36:24 »

Obrigado, Matec, vou atrás de uma lâmpada incandescente e um plug macho pra conectar nos fios dos transformadores.
Os 4 transformadores podem ser testados ligando direto na rede elétrica 220v?

Estou fazendo o levantamento dos componentes que fazem parte do circuito, esses são os resistores que eu consegui enxergar no esquemático:


Não Pedro Augusto, só o transformador de força e o de saída, (os 2 maiores).

Pode testar em 120v.

O outro um pouco menor é o choque, basta saber se não está  com o enrolamento rompido, na escala de resistências deve dar algo próximo de 80 ohms.

O transformador pequeno, do reverb, também deve ser visto com o multimetro. No primário deve ter uma resistência alta, acima de 1K....

 Smiley
« Última modificação: 31 de Janeiro de 2021, as 23:38:39 por Matec » Registrado
silvioalvim
Iniciante
*
Offline Offline

Mensagens: 88

Obrigado
-Dado: 38
-Recebido: 5


Aprendendo a jogar


« Responder #13 : 02 de Fevereiro de 2021, as 15:30:59 »

Citar
Estou fazendo o levantamento dos componentes que fazem parte do circuito, esses são os resistores que eu consegui enxergar no esquemático:

Uma informação que o esquema não dá é com relação à dissipação desses resistores. Os da fonte e do filtro de são bem grandões no original, e os daquela placa central são menores. Hoje em dia eles ficaram menores, mas também gostaria de saber dos colegas qual a indicação deles para a dissipação desses resistores.
Registrado
Pedro Augusto
Iniciante
*
Offline Offline

Mensagens: 134

Obrigado
-Dado: 31
-Recebido: 8



« Responder #14 : 04 de Fevereiro de 2021, as 23:44:03 »

Hoje verifiquei a resistência dos fios dos transformadores.

Preto x verde 1.2 ohms
Fios vermelho e azul não deram sinal com nenhum fio
Spoiler (clique para mostrar ou esconder)

59 ohms
Spoiler (clique para mostrar ou esconder)

Em cima:
Vermelho x vermelho 18.6 ohms
Marrom x vermelho 9.4 ohms
Vermelho x vermelho 15.3 ohms
0.3 ohms em qualquer combinação.
Embaixo (primário?)
Vermelho x preto 4 ohms
Marrom x preto 3.7ohms
Spoiler (clique para mostrar ou esconder)

Cima:
Azul x azul/amarelo 33.3 ohms
Vermelho x azul/amarelo 17.6 ohms
Azul x vermelho 16 ohms
Embaixo, 0.4 ohm em qualquer combinação
Spoiler (clique para mostrar ou esconder)

Pretendo fazer o teste de tensão amanhã.
Tem como saber quais são os fios que devo ligar na tomada 110V?
« Última modificação: 10 de Fevereiro de 2021, as 09:38:39 por Pedro Augusto » Registrado
